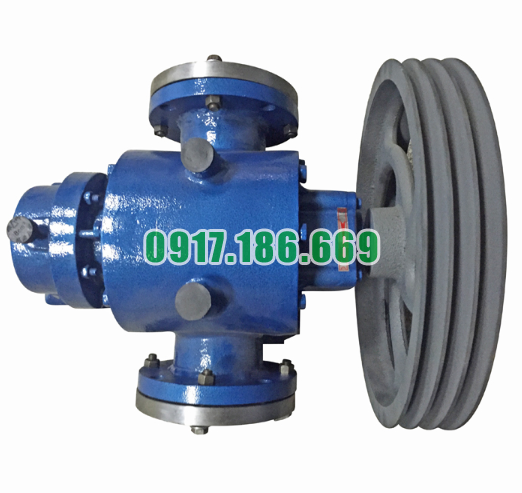

Bơm bánh răng LC-38/0.6

Đặc Điểm Của Bơm Dầu Bánh Răng LC

Bơm bánh răng LC là model bơm dầu kiểu bánh răng chuyển động tích cực của Hebei Hengsheng (HBS). Là công ty chuyên sản xuất bơm xuất khẩu nổi tiếng của Trung Quốc nên các sản phẩm của HBS có chất lượng đạt tiêu chuẩn quốc tế.

Bơm cánh khế LC có lợi thế về tốc độ quay thấp, hiệu suất cao, khối lượng nhỏ, lưu lượng lớn, công suất tiêu thụ thấp. Nó được sử dụng rộng rãi trong việc vận chuyển dầu và các sản phẩm dầu (khi giao xăng, cần có lá bơm đồng) và vận chuyển nhiều loại dầu khác nhau nhà máy chất lỏng, chẳng hạn như dầu thô, sơn, chất bôi trơn, xi măng thủy tinh, axit gốc dầu, kem đánh răng và chất lỏng kiềm loãng. Trong các lĩnh vực chế biến thực phẩm, bơm các chất lỏng khác nhau, chẳng hạn như nước sốt đậu, mật ong, đường mạch nha mỏng, v.v...Bơm LC có đặc tính tốc độ cao, hiệu quả cao và dễ vận hành.

Bơm Cánh khế LCW được thiết kế cơ bản dựa trên bơm LC dùng cho các loại chất lỏng có độ nhớt cao, như vận chuyển dầu bitum, dầu Cle. Lớp cách điện được thêm vào bên ngoài vỏ bơm hoặc nắp cuối.  Sử dụng hơi nước để cho thân bơm của máy bơm bằng cách sử dụng hơi nước, nó có thể cung cấp vòng tuần hoàn dầu dẫn nhiệt, vì vậy thuận tiện và điều kiện tốt cho công việc liên tục và làm việc gián đoạn của máy bơm.

Để tăng hiệu suất sử dụng bơm LC, vui lòng đọc kĩ hướng dẫn vận hành kèm theo máy trước khi sử dụng..

Đặc điểm cấu trúc bơm bánh răng LC :

Bơm LC thuộc dạng bánh răng vận chuyển tích cực. Và lực động được truyền đến các bánh răng thông qua trục. Một cặp bánh răng được đồng bộ hóa điều khiển xoay đồng bộ vi sai để phân chia không gian làm việc của máy bơm vào vùng hút (vùng áp suất thấp) và vùng chiết (vùng áp suất cao).  Môi trường liên tục bị hút vào vùng hút và được tách ra khỏi vùng áp suất cao cùng với vòng quay của bánh công tác bơm. Do đó, chất lỏng được dịch chuyển.

Cấu trúc của model LC10/0.6 - LC38/0.6

Bơm cánh khế LC thuộc loại bơm dầu trục ngang. Hai cánh bơm 8 mặt trong vòng quay được đặt bên trong buồng bơm. Lực động được truyền qua trục truyền động và bánh răng đến các cánh bơm.  Bơm cánh khế LC được cấu thành chủ yếu bởi trục bơm, bánh răng, cánh bơm, thân bơm, khối chịu lực, nắp bơm bên phải, nắp bơm chịu lực v.v... Thân bơm sử dụng khối chịu lực và nắp bơm bên phải làm nắp bên của thân bơm để tạo thành buồng làm việc của bơm.  Hai cánh bơm quay ngược nhau bên trong buồng Bơm.  Nhìn từ khớp nối bơm hoặc đầu ròng rọc vành đai, ống hút phía bên trái được quay theo chiều kim đồng hồ, ống xả được kết nối ở phía bên phải. Ngược lại, trong vòng quay ngược chiều kim đồng hồ, ống hút được kết nối ở phía bên trái và ống xả được kết nối ở phía bên phải. Dựa theo điều kiện làm việc, các đường ống có thể được lắp đặt theo ý muốn mà không phân biệt cổng hút và cổng xả, và xoay theo chiều kim đồng hồ và xoay ngược chiều kim đồng hồ có thể được chấp nhận, mà không ảnh hưởng  về hiệu quả làm việc và các thông số hiệu suất, v.v ...

Có hai hộp đóng gói trên nắp bơm bên phải, và có phớt tút bên trong. Một vòng hồi dầu được lắp ở giữa và hai lỗ hồi dầu được trang bị để giao tiếp với cổng hút của bơm (Khi bơm quay ngược chiều kim đồng hồ, các lỗ hồi dầu có tác dụng phụ.  không được đề xuất thông thường) để đảm bảo hiệu quả của phớt tút. Thân bơm, khối ổ trục, nắp bơm bên phải và nắp bơm vòng bi được siết chặt với nhau bằng bu lông.  Có thể sử dụng miếng giấy để điều chỉnh để đảm bảo khe hở giữa hai mặt bên của cánh bơm và nắp bên.  Để đảm bảo độ chính xác định tâm của lỗ trục, hai đinh cố định được sử dụng ở mỗi bên để định vị.  Đế bơm được cố định bởi thân bơm và nắp bơm bên phải bằng bốn bu lông.  Để đáp ứng nhu cầu vận chuyển các môi trường dày như nhựa đường, v.v., 1 lớp cách nhiệt nhiệt phải được trang bị trên máy bơm.  Dầu dẫn hoặc hơi nước có thể được sử dụng để làm nóng trước.

Cấu trúc của model LC50/0.6 - LC100/0.6

Các bơm này là loại bơm trục ngang.  Các bộ phận chính bao gồm: thân bơm, bánh răng, vỏ trước, thân hộp, trục truyền động, trục dẫn động, bánh răng và ổ trục.

Buồng làm việc của thân bơm được cấu tạo bởi thân bơm và nắp trước. Một cặp cánh quạt quay ngược trong buồng làm việc. Các bánh răng sử dụng dầu máy 20 # -40 # để bôi trơn.  Vật liệu của bánh răng là thép 45 # hoặc 40Cr.  Hai loại phớt được thông qua: loại mê cung và loại cơ khí.  Phớt được sử dụng để ngăn chặn rò rỉ chất lỏng theo hướng dọc trục, quan sát từ kết nối của lỗ rò rỉ.  Vòng bi lăn được dùng và được bôi trơn bởi dầu mỡ.  Một số khe hở nhất định được hình thành giữa bề mặt bên trong của vỏ trước, thân bơm và mặt bên của bánh răng. Những khoảng trống bên này phải được điều chỉnh trong quá trình lắp ráp và sửa chữa. Đầu mở rộng của trục ổ đĩa được kết nối với bộ giảm tốc thông qua khớp nối chốt hình trụ, Nhìn từ đầu khớp nối bơm, nếu trục ổ đĩa quay theo chiều kim đồng hồ, thì cổng hút nằm ở bên trái và cổng xả ở bên phải  bên.  Mặt khác, cổng xả ở phía bên trái và cổng hút ở phía bên phải.

Thông số Kỹ thuật Của Bơm bánh răng LC-38/0.6

Kích thước bơm LC

Quý vị có thể tham khảo thêm các sản phẩm Bơm Bánh Răng HEBEI HENGSHENG thuộc các seri KCB, 2CY, ... tại ĐÂY
