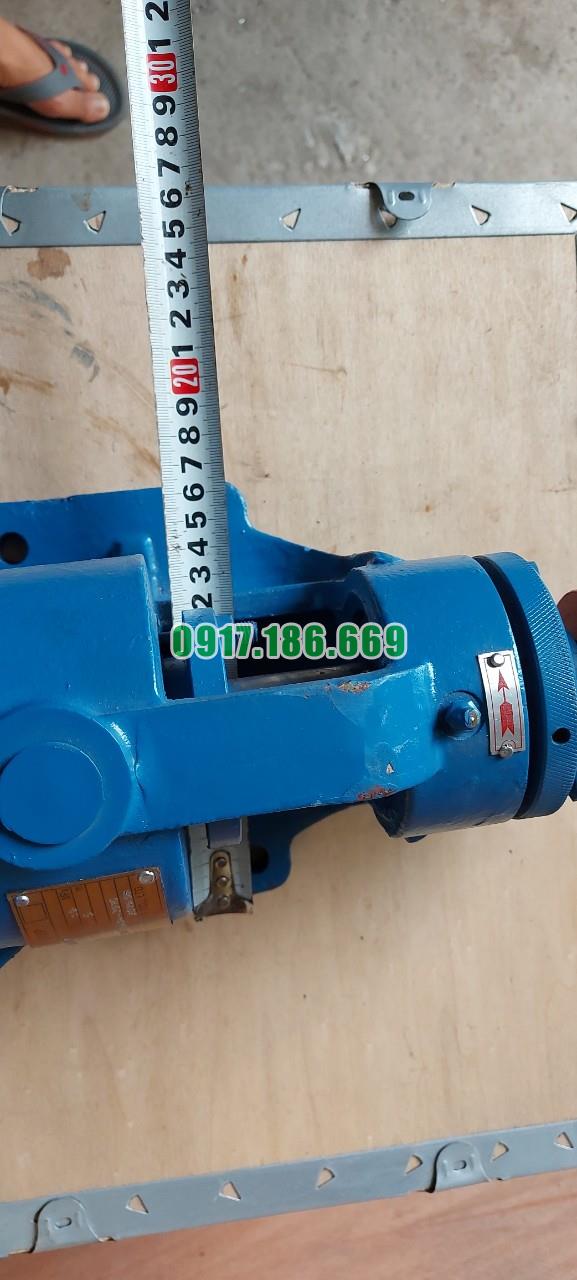

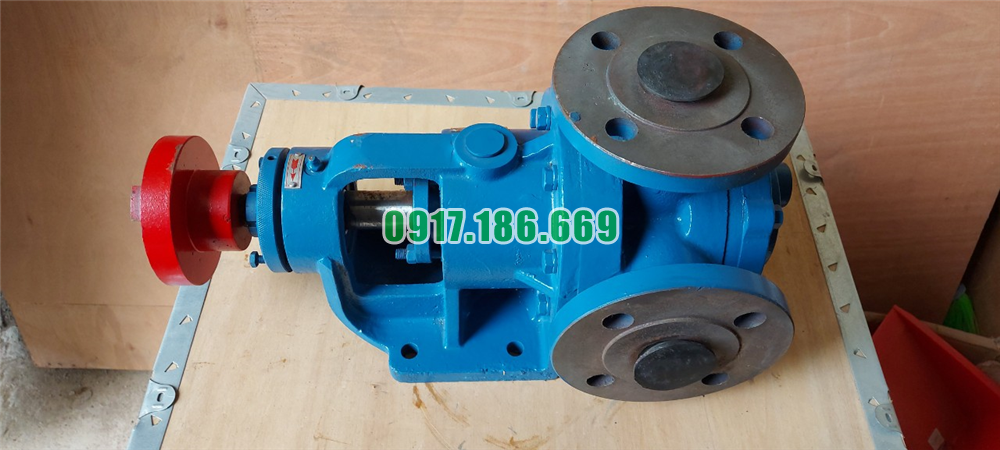

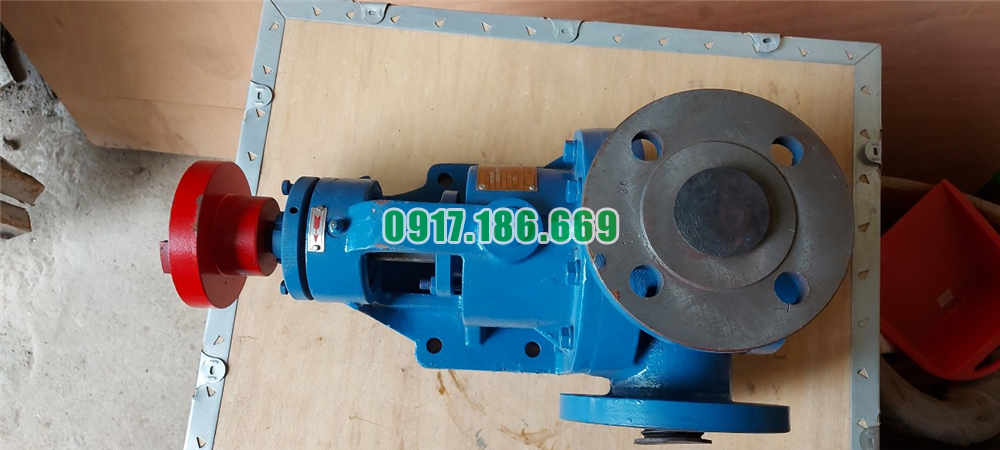

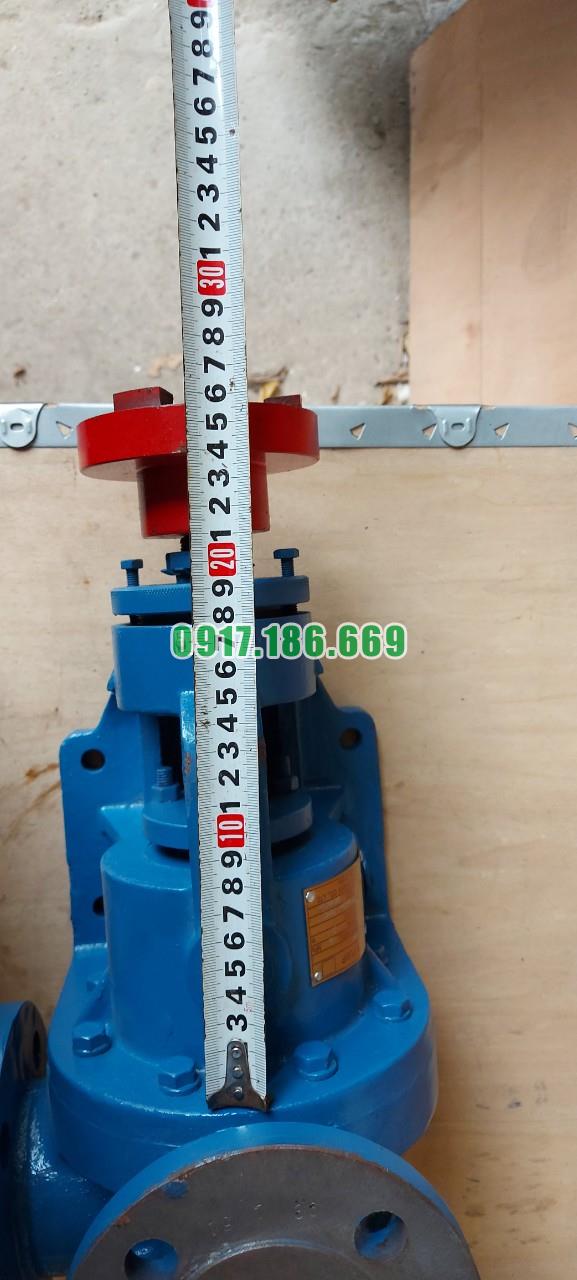

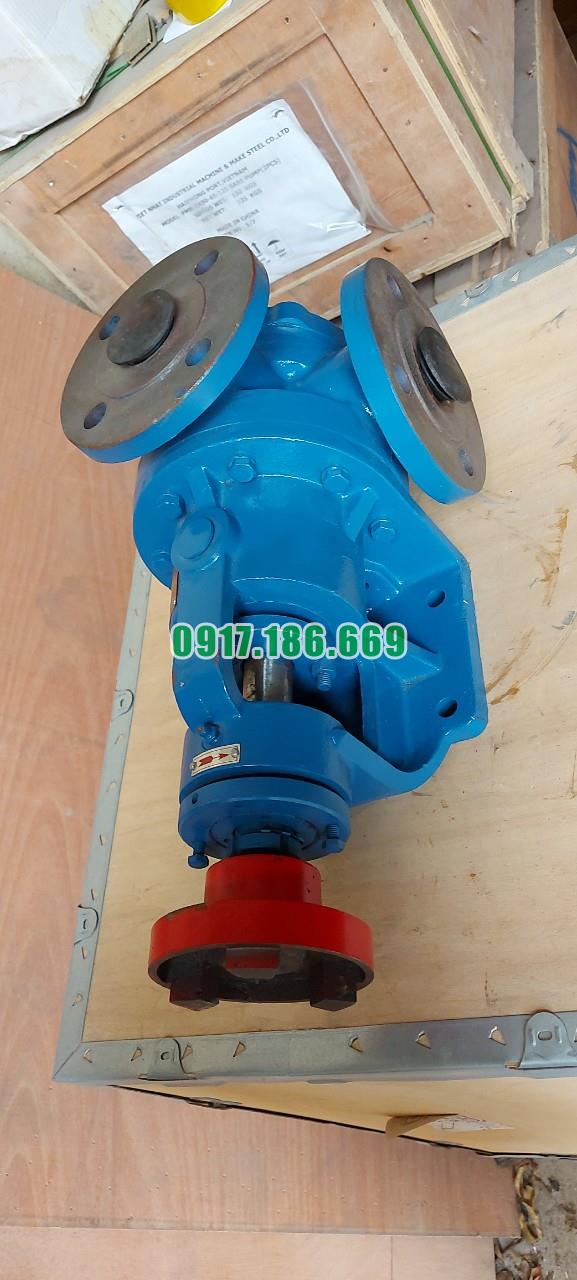

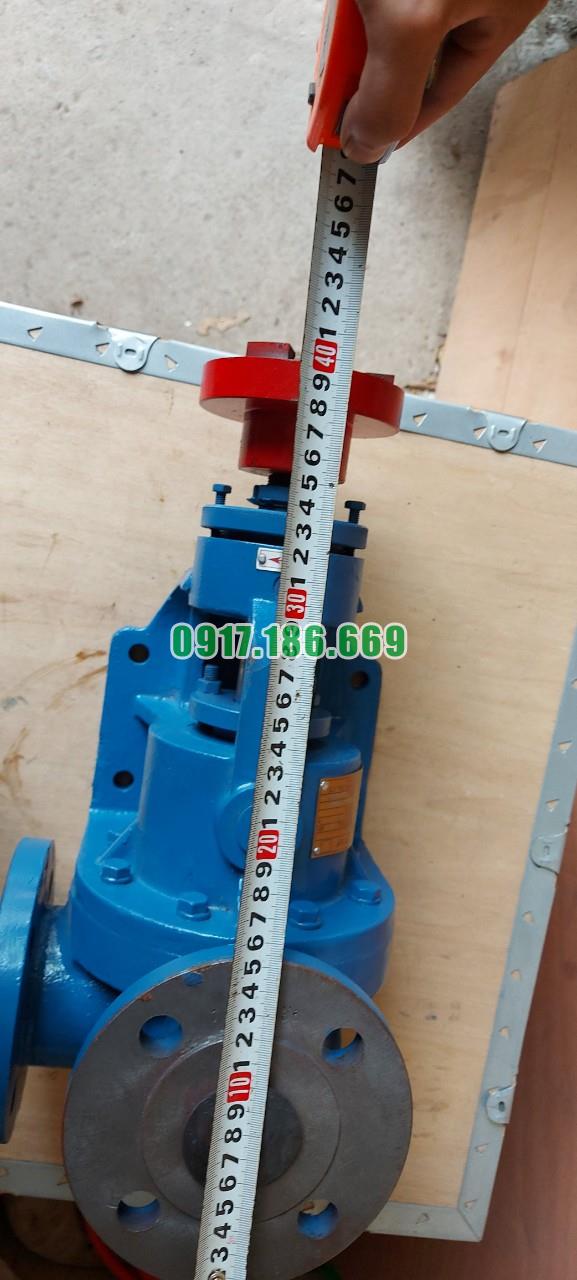

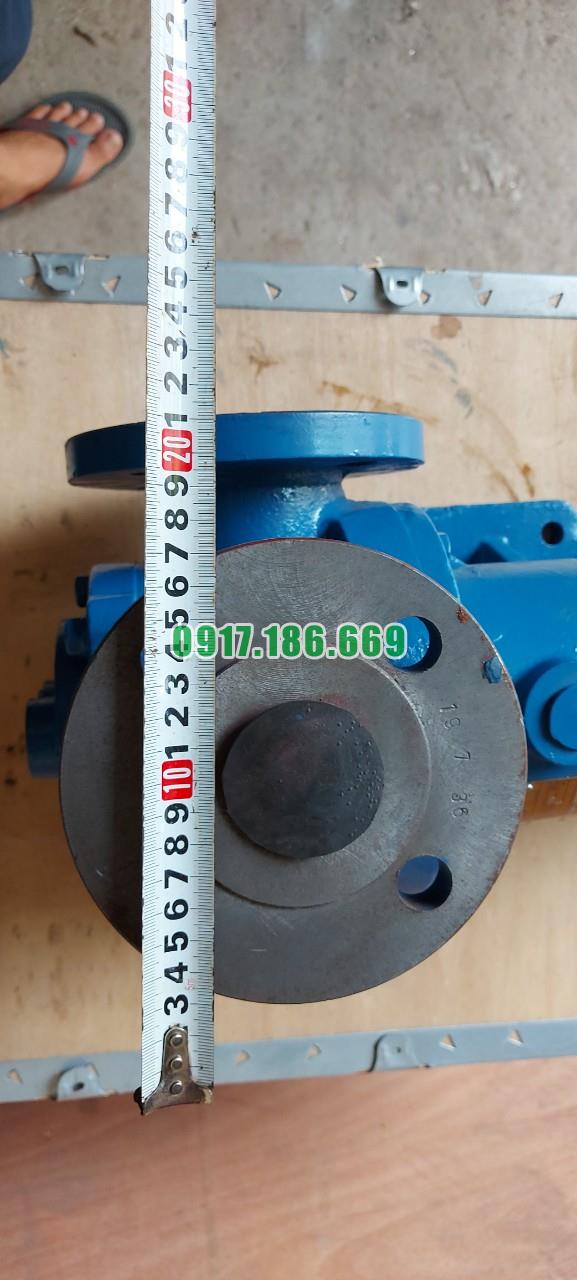

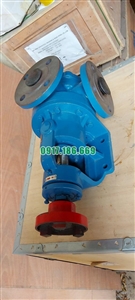

Bơm bánh răng NYP7.0

Đặc Điểm Của Bơm Dầu Bánh Răng NYP7.0

Bơm bánh răng NYP7.0 là model bơm dầu kiểu bánh răng ăn khớp trong của Hebei Hengsheng (HBS). Là công ty chuyên sản xuất bơm xuất khẩu nổi tiếng của Trung Quốc nên các sản phẩm của HBS có chất lượng đạt tiêu chuẩn quốc tế.

Bơm NYP7.0 thuộc kiểu bơm bánh răng ăn khớp trong mới được thiết kế theo các yêu cầu khác nhau phù hợp với ngành công nghiệp dầu mỏ, công nghiệp hóa chất, sơn, dầu mỡ, dược phẩm, thực phẩm, v.v...Nó được áp dụng rộng rãi để bơm nhiều loại môi trường có tính chất và độ nhớt khác nhau do cấu trúc đặc biệt và các vật liệu bơm khác nhau được chọn. Nhiệt độ trung bình phù hợp: -10 ° C ~ 200 ° C. Độ nhớt trung bình phù hợp: 1.0cst ~ 300000cSt. Để tăng hiệu suất sử dụng bơm LB, vui lòng đọc kĩ hướng dẫn vận hành kèm theo máy trước khi sử dụng..

Đặc điểm cấu trúc bơm bánh răng NYP :

Bơm bánh răng NYP có cấu trúc gồm bánh răng bên trong và bánh răng bên ngoài và luôn đặt lệch tâm. Khi bánh răng chủ động quay kéo theo bánh bị động quay cùng chiều Stator. Chất lỏng ở trong các rãnh răng theo chiều quay của các bánh răng vận chuyển từ khoang hút đến khoang đẩy vòng theo vỏ bơm. Khoang hút và khoang đẩy được ngăn cách với nhau bởi lưới chắn. Miệng và cổng xả được tách ra.  Khi quay, một áp suất âm được hình thành tại cổng hút, chất lỏng bị hút vào, bánh răng đưa chất lỏng đến cổng xả và áp suất được xả ra khỏi hệ thống để hoàn thành quá trình truyền chất lỏng.

Cấu trúc của bơm NYB được thể hiện như hình trên.

• Thân bơm bánh răng được thiết kế với vật liệu đa dạng từ inox đến gang đúc và thép không rỉ, hình thức thân bơm được trau chuốt tỉ mỉ với khả năng chịu lực cao
• Bánh răng chủ động là bánh răng lớn sử dụng vật liệu thép hoặc inox tùy vào từng model bơm
• Bánh răng bị động là bánh răng nhỏ với số răng ít hơn bánh răng chủ động cũng có vật liệu tương tự vật liệu của bơm bánh răng chủ động
• Bơm dầu bánh răng ăn khớp trong có 1 trục bơm nằm lệch tâm với hai bánh răng dưới dạng trục xoay
• Lưỡi liềm có tác dụng tạo khoang bơm chứa chất lỏng và dẫn chất lỏng từ buồng hút sang buồng đẩy
• Phớt bơm sử dụng cho bơm dầu bánh răng ăn khớp trong là phớt cơ khí với hiệu quả làm kín cao hơn, an toàn hơn và bền hơn
• Van bơm giúp bảo vệ máy bơm trong trường hợp bơm quá tải

Có hai loại phớt được sử dụng trong bơm NYP gồm phớt cơ khí và phớt tút (phớt chèn sợi). Đối với nhiệt độ cao, độ nhớt cao và ăn mòn mạnh, con dấu đóng gói được chọn (yêu cầu đặc biệt, ổ đĩa từ, cấu trúc rò rỉ có thể được chọn).  Khi vận chuyển các vật liệu dễ kết tinh, vỏ trước và thân máy có thể được thiết kế với vỏ cách nhiệt, dùng phớt cơ khí để đảm bảo an toàn hệ thống.  Bộ phận bơm bao gồm một máy bơm, một động cơ và một bệ đỡ. Có hai loại phương thức truyền: bơm vành đai và bơm khớp nối.  Nhìn từ đầu động cơ đến máy bơm thì xoay theo chiều kim đồng hồ, cổng vào bên phải và cổng ra ra phía bên trên.

Ưu điểm của sản phẩm

- Vận chuyển chất lỏng ổn định mà không có xung, ít rung và tiếng ồn thấp.

- Có khả năng tự mồi.

- Giải lưu lượng rộng và cột áp rất rộng, khách hàng có thể lựa chọn phù hợp với nhu cầu sử dụng và theo độ nhớt của chất lỏng.
