Thân bơm
Thân bơm là phần vỏ chính bao bọc toàn bộ buồng công tác bên trong. Được chế tạo từ gang cầu hoặc inox, thân bơm có khả năng chịu áp lực cao, chống ăn mòn và chịu nhiệt tốt. Trên thân được tích hợp các mặt bích hút – xả nằm thẳng hàng, theo dạng inline, cho phép dòng chảy đi qua bơm theo đường thẳng, giúp tối ưu lắp đặt trên các tuyến ống đứng hoặc ngang trong hệ thống kín.
Buồng công tác (vỏ xoắn)
Bên trong thân bơm là buồng công tác có cấu trúc dạng xoắn ốc, nơi dòng chất lỏng được định hướng và gom lại sau khi được cánh bơm đẩy ra. Thiết kế này giúp tăng áp suất, giảm tổn thất năng lượng và tạo hiệu quả thủy lực cao khi vận hành.
Cánh bơm
Cánh bơm đóng vai trò là bộ phận tạo ra lực ly tâm để đẩy chất lỏng ra khỏi bơm. Thường được đúc bằng đồng, thép không gỉ hoặc nhựa kỹ thuật chịu mài mòn, cánh bơm có hình dạng cong xoắn, được gia công chính xác và cân bằng động để giảm rung, tăng hiệu quả và vận hành êm ái.
Trục bơm
Trục bơm là bộ phận truyền động từ động cơ đến cánh bơm. Được chế tạo từ thép hợp kim tôi luyện không gỉ, trục có độ bền cơ học cao, chịu xoắn tốt và không bị ăn mòn khi tiếp xúc liên tục với nước. Trục được gắn trực tiếp vào động cơ và được đỡ bằng vòng bi chất lượng cao.
Phớt cơ khí
Phớt cơ khí là bộ phận làm kín, ngăn chất lỏng không rò rỉ ra ngoài tại vị trí trục quay. Cấu tạo từ cặp mặt tiếp xúc carbon – ceramic hoặc silicon carbide, phớt cơ khí có tính năng chống mài mòn, chịu áp lực và nhiệt độ cao, đảm bảo độ bền và an toàn cho thiết bị.
Động cơ điện
Động cơ là phần sinh công để vận hành bơm. Với model ISG32-200A và IRG32-200A, động cơ công suất 3kW, tốc độ quay 2900 vòng/phút, sử dụng nguồn điện 3 pha 380V. Động cơ được thiết kế liền trục với bơm (kiểu monoblock), có vỏ nhôm hoặc gang tản nhiệt tốt và chống bụi, chống nước theo tiêu chuẩn IP55 hoặc cao hơn.
Vòng bi và đế đỡ
Trục được giữ cố định bởi các vòng bi đôi, có khả năng chịu tải trọng hướng trục và hướng kính, đồng thời giảm ma sát quay. Đế bơm được thiết kế bằng gang hoặc thép, vững chắc, có thể tích hợp đệm cao su giảm rung, giúp ổn định máy trong quá trình vận hành liên tục.
Mặt bích đầu hút – xả
Hai mặt bích nối ống được gắn trên cùng một trục ngang, giúp kết nối dễ dàng vào hệ thống ống thẳng mà không cần điều chỉnh. Kích thước mặt bích được sản xuất theo tiêu chuẩn JIS hoặc DIN để phù hợp với đường ống phổ thông trong các công trình.

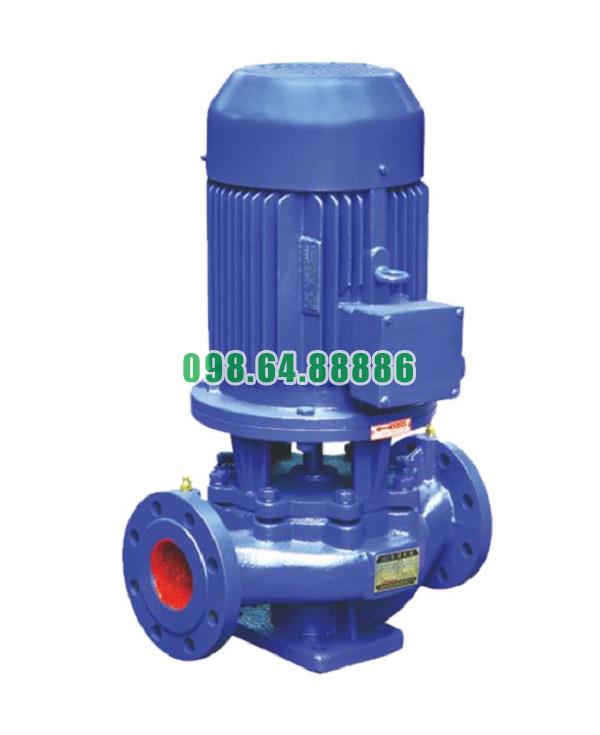

Bơm inline ISG32-200A và IRG32-200A có cấu tạo gồm các bộ phận chính như thân bơm, buồng công tác, cánh bơm, trục quay, phớt cơ khí, động cơ điện, vòng bi và mặt bích kết nối, tất cả được thiết kế đồng bộ và chính xác. Cấu trúc đồng trục thẳng đứng, dạng inline, giúp thiết bị gọn gàng, dễ lắp đặt, vận hành bền bỉ và hiệu quả, phù hợp với hệ thống cấp nước, tăng áp và tuần hoàn trong các công trình kỹ thuật hiện đại.
Người vận hành trực tiếp bật/tắt bơm bằng công tắc hoặc khởi động từ
Thường áp dụng cho hệ thống đơn giản, ít thay đổi lưu lượng hoặc áp lực
Dễ lắp đặt, chi phí thấp
Phù hợp với hệ thống không yêu cầu tự động hóa
Dễ quên tắt máy, gây quá tải hoặc chạy khô
Không tự điều chỉnh khi có thay đổi trong hệ thống
Bơm được điều khiển bằng tín hiệu từ cảm biến áp suất, rơ-le mức nước hoặc bộ lập trình PLC
Bơm sẽ tự khởi động hoặc dừng khi áp suất hoặc mức nước đạt ngưỡng cài đặt
Tiết kiệm năng lượng, giảm thời gian vận hành không cần thiết
Đảm bảo áp lực ổn định, chống gián đoạn cấp nước
Cần thiết bị điều khiển, cảm biến và đấu nối phức tạp hơn
Chi phí đầu tư ban đầu cao hơn chế độ thủ công
Bơm sử dụng biến tần để điều chỉnh tốc độ quay của mô-tơ theo tải thực tế
Áp suất đầu ra được duy trì ổn định theo cài đặt
Tiết kiệm điện tối ưu, giảm mài mòn cơ khí
Hoạt động êm ái, phù hợp cho hệ thống cấp nước áp lực thay đổi liên tục
Giảm số lần khởi động/dừng đột ngột, tăng tuổi thọ bơm
Cần đầu tư biến tần và kỹ thuật cài đặt
Yêu cầu vận hành kỹ thuật cao hơn
Thường áp dụng khi có hai bơm lắp song song
Các bơm sẽ hoạt động thay phiên nhau để chia đều thời gian làm việc, tránh quá tải một bơm
Tăng độ bền hệ thống
Có thể kết hợp với chế độ chạy dự phòng khi bơm chính hỏng
Cần hệ thống điều khiển có khả năng lập trình hoặc tủ điện điều phối chuyên dụng
Bơm hoạt động 24/24 hoặc theo ca sản xuất dài
Áp dụng cho các hệ thống yêu cầu cấp nước ổn định liên tục như PCCC, làm mát công nghiệp, tuần hoàn
Đảm bảo lưu lượng và áp suất không gián đoạn
Phù hợp với các dây chuyền công nghiệp hoặc hệ thống vận hành không dừng
Cần thiết kế bơm có khả năng tản nhiệt tốt, chịu tải lâu dài
Phải bảo trì định kỳ để tránh quá nhiệt và mài mòn
Bơm inline ISG32-200A và IRG32-200A có thể linh hoạt hoạt động theo nhiều chế độ: thủ công, tự động, biến tần, chạy luân phiên, chạy liên tục, tùy thuộc vào yêu cầu thực tế và mức độ tự động hóa của hệ thống. Việc chọn chế độ phù hợp giúp tối ưu hóa hiệu quả vận hành, giảm chi phí và kéo dài tuổi thọ thiết bị.
