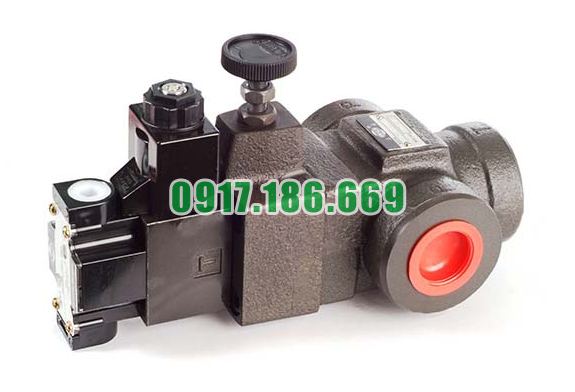

Van Điều Khiển Áp Suất BST10

• Van điều khiển áp suất Van giảm áp điều khiển điện từ là sự kết hợp của van xả và van điện từ. Van điện từ của các thành phần thủy lực được gắn trực tiếp trên van xả và được kết nối với lỗ thông hơi van xả.
• Đường ống giữa hai van được loại bỏ vì van điện từ được gắn trực tiếp trên van xả và được kết nối với lỗ thông hơi của van xả. Áp suất bơm có thể được dỡ từ xa bằng tín hiệu điện đến đế điện hoặc bằng cách kết nối van xả thí điểm với các cổng van điện từ.
• Bằng cách kiểm tra tín hiệu điện với điện từ, hoặc kết nối các van cứu trợ vận hành với các cổng van điện từ có thể dễ dàng giảm áp suất bơm.
• Cấu trúc của loại Van điều khiển điện từ này trong các dịch vụ thủy lực rất đơn giản và thường được sử dụng cho máy truyền thống nói chung.
• Hướng của dòng dầu được xác định bởi vị trí của ống chỉ.
• Van thủy lực được chia thành ba loại chính: van điều khiển hướng, van điều khiển áp suất và van điều khiển dòng chảy. Tất cả các van hoạt động một chức năng khác nhau trong hệ thống thủy lực.

Ý Nghĩa Của Các Kí Tự Mô Tả Van Điều Khiển Áp Suất BST10

1. BS : số seri đời máy / Van điều khiển điện từ
2. T : Kiểu lắp. T : Kiểu ren, G : Kiểu gioăng
3. 06 : Kích thước cổng - 06 : 3/4", - 10 : 1-1/4"
4. 1 : Áp Suất Phạm vi : 1(7-70kgf/cm2), 2(10-140kgf/cm), 3(15-210kgf/cm2)
5. 2B2 : Loại thông hơi :2B2/2B2B/2B3A/2B3B
6. A1 : Loại điện áp : A1:AC110V/60HZ

   A2:AC220V/60HZ

   A3:AC380V/50HZ

   A4: AC110V/50HZ

   A5:AC220V/50HZ

   D1:DC12V

   D2:DC24V

7. 10 : mã số thiết kế

Bảng Thông Số Kỹ Thuật Van Điều Khiển Áp Suất BST10
