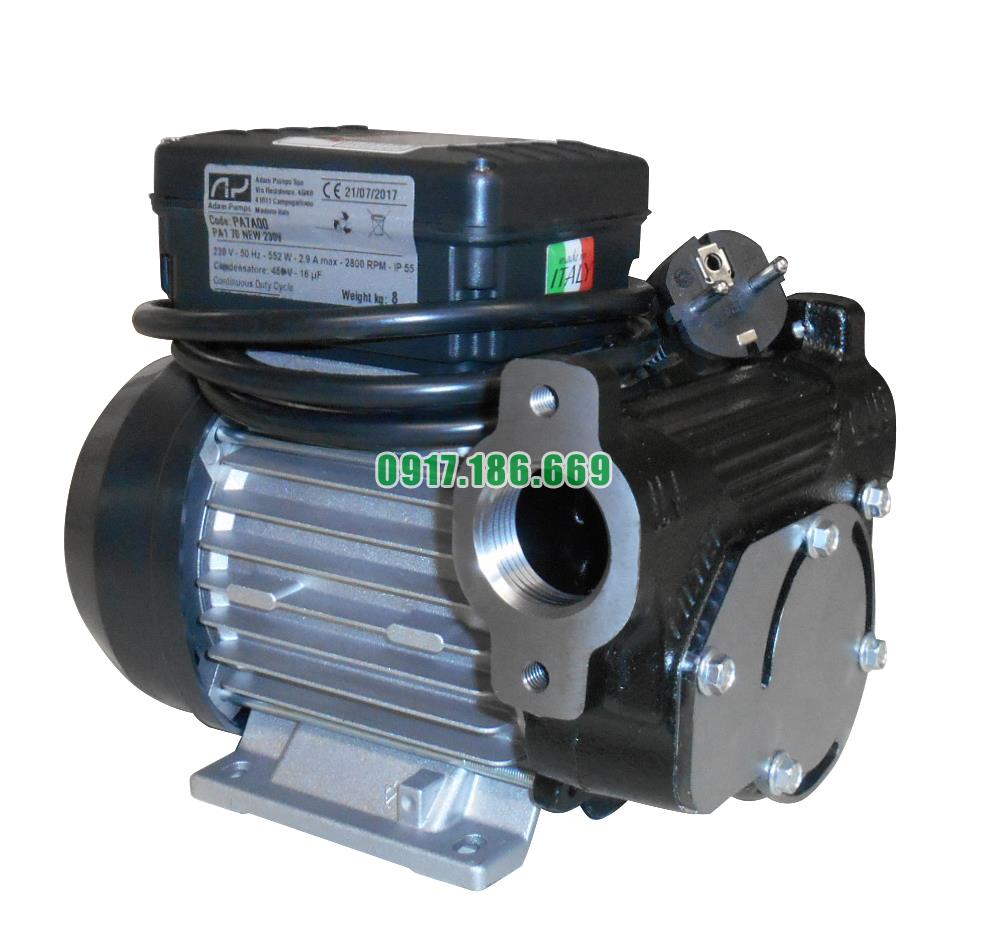

Bơm Dầu Diesel PA7A00

Thông Tin Cấu Tạo Sản Phẩm Máy Bơm Dầu Diesel PA7A00

Máy Bơm Dầu Diesel PA7A00 là Bơm cánh gạt điện tự mồi thể tích để chuyển nhiên liệu diesel. Được trang bị động cơ một pha tự thông gió với cấp bảo vệ IP55, cách điện cấp F và bảo vệ quá tải nhiệt được lắp vào cuộn dây. Van by-pass và bộ lọc bằng thép không gỉ được tích hợp. Thân máy bơm bằng gang được xử lý sơn chống ăn mòn, hoàn chỉnh với cánh bơm bằng thép nung kết và cánh gạt bằng nhựa acetal. Một máy bơm mạnh mẽ để đảm bảo độ tin cậy và độ bền.

Các tính năng chung

• Nguồn điện 230V

• Tốc độ dòng chảy 70 l / phút

• Đầu vào / đầu ra 1” F

Tùy chọn

• Có sẵn nhiều phích cắm khác nhau

• Chuỗi đầu vào-đầu ra NPT

• Bộ chống siphon

Chất lỏng

• Dầu đi-e-zel

Đời Máy	PB1 70	PB2 80	PB2 100	PB3 150
Điện áp DC [V, Hz]	230, 50/60	230, 50	230, 50/60	230, 50
Dòng điện Tối đa hiện tại [A]	2,9/3,5	4,1	4,5/5	14,5
Công Suất [W]	550/650	750	805/900	3300
Động cơ bảo vệ	IP55	IP55	IP55	New Cell
Công Tắc Bật / Tắt	Có	Có	Có	Có
Dây Cáp [m]	2	2	2	2
Chu Kì [phút]	S1 Continuous	S1 Continuous	S1 Continuous	S1 Continuous
Tốc độ dòng chảy danh nghĩa [l / phút / GPM]	70 / 15,85	80 / 21,13	100 / 26,42	150/ 39,63
Áp suất tối đa [bar / psi]	2	2.5	2.5	2.5
Chiều cao hút khô [m]:	2	2	2	2
By-Pass nội bộ	có	có	có	có
Đầu vào [BSP / G]	1” F	1” F	1” F	1” F
Đầu ra [BSP / G]	1” F	1” F	1” F	1” F
Vật liệu Thân Bơm	Gang thép	Gang thép	Gang thép	Gang thép
Vật liệu cánh quạt	Thép thiêu kết	Thép thiêu kết	Thép thiêu kết	Thép thiêu kết
Vật liệu van	POM	POM	POM	POM
Vật liệu roăng	HNBR	HNBR	HNBR	HNBR
Vật liệu đệm	NBR	NBR	NBR	NBR
Bộ lọc nội bộ	Có	Có	Có	Có
Hỗ trợ động cơ	Có	Có	Có	Có
Nhiệt độ tối thiểu / tối đa [° C]	-20/+50	-20/+50	-20/+50	-20/+50
Độ nhớt chất lỏng tối đa [cSt] (40 ° C):	2 ÷ 5	2 ÷ 5	2 ÷ 5	2 ÷ 5
Chất lỏng cho phép	diesel	diesel	diesel	diesel
Chất lỏng bị cấm	khí, rượu, nước, xăng, dầu hỏa	khí, rượu, nước, xăng, dầu hỏa	khí, rượu, nước, xăng, dầu hỏa	khí, rượu, nước, xăng, dầu hỏa
Độ ồn dưới 1 mét [dB]	< 70	85	85	< 90
Khối lượng tịnh [kg]	8	13	13	16
Khối lượng tổng [kg]	8.5	13.5	13.5	16.5

Cấu Tạo Của Máy Bơm Dầu Diesel PA7A00

1. Quấn stator p80

2 Tấm chắn gia công p.80

3 Trục động cơ ME034 p.80

4 Vòng bi 6201 2rs

5 Phớt bộ lọc OR037

6 Phớt trục động cơ

7 o-ring nbr70 57x2 Thân Bơm

8 Tấm khóa xoay

9 Bộ lọc inox 16x49

10 Tụ 14μf

11 Khóa tụ

12 Quạt fb63 d11 đen wo / vòng 1

13 Vòng d11 cho quạt fb63 đen 1

14 Thân máy bơm CP009X pa 70l x-treme

15 Pin 3x3x12 uni 6604-a

16 Roto ø45

17 Van cánh nhỏ

18 Van by-pass

19 Nắp van bypass tăng cường màu đen

20 Vòng đệm by pass

21 Nắp quạt 1

22 o-ring 2015 nbr

23 Vòng bồi

24 Thanh giằng m5 x 125

25 Hộp tụ

26 Mặt bích gắn vít te m5x12

27 Công tắc màu xanh lam 22x30

28 Khóa cáp

29 Vít tc ø3,5x16

30 Cao su đệm cáp

31 Đai ốc vòng đệm cáp

32 Cáp shuko 230v

33 Vít tc 3,5x12

34 Vít tc 4x25

35. Chổi quét

36 Nắp
