Giải thích nguyên tắc hoạt động cánh gạt của Bơm khí dầu mỏ hóa lỏng YAB10-5A
Tổng quan về nguyên tắc cánh gạt của bơm YAB10-5A

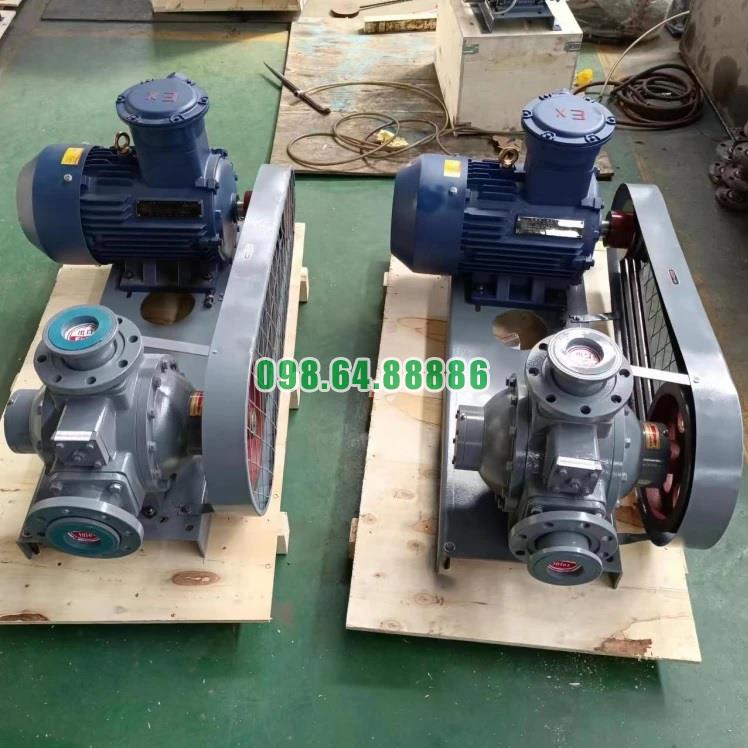

Bơm khí dầu mỏ hóa lỏng YAB10-5A là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như khí dầu mỏ hóa lỏng, amoni lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien. Điểm quan trọng trong cơ chế vận hành của bơm là nguyên tắc hoạt động cánh gạt.
Nguyên tắc này dựa trên chuyển động quay của rotor và sự trượt ra vào của các cánh gạt bên trong buồng bơm. Khi rotor quay, cánh gạt áp sát vào thành vỏ bơm, tạo ra các khoang chứa chất lỏng có thể tích thay đổi. Nhờ đó, bơm thực hiện quá trình hút, vận chuyển và đẩy chất lỏng ra ngoài.
Cấu tạo cánh gạt trong Bơm khí dầu mỏ hóa lỏng YAB10-5A
Cánh gạt nằm trong rãnh rotor
Trong Bơm khí dầu mỏ hóa lỏng YAB10-5A, cánh gạt được lắp trong các rãnh của rotor. Khi động cơ YB112M-4 công suất 4KW truyền lực làm rotor quay, các cánh gạt trượt ra ngoài nhờ lực ly tâm.
Khi cánh gạt áp sát vào thành trong của vỏ bơm, buồng bơm được chia thành nhiều khoang nhỏ. Các khoang này lần lượt thực hiện nhiệm vụ hút chất lỏng, giữ chất lỏng và đẩy chất lỏng ra ngoài.
Cánh gạt kết hợp với vỏ bơm
Vỏ bơm YAB10-5A được làm bằng gang hợp kim chịu mài mòn mật độ cao, bề mặt bên trong được gia công nhẵn. Bề mặt nhẵn giúp cánh gạt trượt đều hơn, giảm ma sát và hạn chế mài mòn trong quá trình vận hành.
Sự kết hợp giữa cánh gạt, rotor và vỏ bơm chính là nền tảng tạo nên nguyên tắc hoạt động ổn định của bơm khí dầu mỏ hóa lỏng YAB10-5A.
Nguyên tắc hoạt động cánh gạt của Bơm khí dầu mỏ hóa lỏng YAB10-5A
Giai đoạn hút chất lỏng
Khi rotor quay ở tốc độ 600r.Pm, các cánh gạt bắt đầu trượt ra ngoài và tạo ra vùng thể tích tăng dần tại khu vực đầu hút. Khi thể tích khoang tăng lên, áp suất trong khoang giảm xuống, tạo lực hút đưa chất lỏng vào buồng bơm.
Với đầu vào kích thước 2, Bơm khí dầu mỏ hóa lỏng YAB10-5A có thể tiếp nhận môi chất phù hợp với lưu lượng thiết kế 10m3/h. Giai đoạn hút ổn định giúp bơm hạn chế tình trạng thiếu môi chất, hút khí hoặc dòng chảy không đều.
Giai đoạn vận chuyển chất lỏng
Sau khi chất lỏng được hút vào, các khoang giữa cánh gạt, rotor và vỏ bơm sẽ giữ chất lỏng bên trong. Khi rotor tiếp tục quay, các khoang này di chuyển từ vùng đầu hút sang vùng đầu xả.
Ở giai đoạn này, cánh gạt đóng vai trò như vách ngăn di động, giúp hạn chế chất lỏng chảy ngược về phía đầu hút. Nhờ đó, Bơm khí dầu mỏ hóa lỏng YAB10-5A duy trì được dòng chảy một chiều và giảm tổn thất trong buồng bơm.
Giai đoạn đẩy chất lỏng ra ngoài
Khi khoang chứa chất lỏng tiến đến cửa xả, thể tích khoang bắt đầu giảm dần. Sự giảm thể tích này làm áp suất trong khoang tăng lên, tạo lực đẩy chất lỏng ra ngoài qua đầu ra kích thước 2.
Với chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa, Bơm khí dầu mỏ hóa lỏng YAB10-5A có thể tạo lực đẩy ổn định, phù hợp với hệ thống đường ống kín trong ngành khí đốt, dầu khí và hóa chất.
Vì sao nguyên tắc cánh gạt phù hợp với chất lỏng dễ bay hơi?
Tạo dòng chảy đều và ổn định
Nguyên tắc cánh gạt giúp Bơm khí dầu mỏ hóa lỏng YAB10-5A tạo dòng chảy liên tục. Quá trình hút, giữ và đẩy diễn ra đều theo vòng quay của rotor, giúp bơm duy trì lưu lượng 10m3/h ổn định hơn.
Dòng chảy ổn định rất quan trọng khi vận chuyển khí dầu mỏ hóa lỏng, amoni lỏng, methanol hoặc các hóa chất dễ bay hơi, vì nó giúp giảm dao động áp suất và hạn chế rung động đường ống.
Hỗ trợ khả năng làm kín
Cánh gạt áp sát vào thành bơm giúp tạo ra các khoang kín tương đối. Khi kết hợp với vòng đệm chuyên dụng, bơm hạn chế được tình trạng rò rỉ môi chất ra bên ngoài.
Đây là yếu tố quan trọng vì các chất lỏng dễ bay hơi nếu bị rò rỉ có thể gây thất thoát, phát tán hơi hóa chất và ảnh hưởng đến an toàn khu vực vận hành.
Giảm hiện tượng chảy ngược
Trong quá trình bơm, nếu chất lỏng chảy ngược từ vùng áp suất cao về vùng áp suất thấp, hiệu suất bơm sẽ giảm. Cánh gạt của YAB10-5A giúp chia khoang rõ ràng, hạn chế chảy ngược và giúp bơm giữ áp tốt hơn.
Ưu điểm của cơ cấu cánh gạt trên YAB10-5A
Cánh gạt chống mài mòn tốt
Cánh gạt của Bơm khí dầu mỏ hóa lỏng YAB10-5A được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Điều này giúp cánh gạt hoạt động ổn định khi thường xuyên tiếp xúc với thành buồng bơm.
Vận hành êm ở tốc độ 600r.Pm
Tốc độ quay 600r.Pm giúp cơ cấu cánh gạt làm việc đều, hạn chế ma sát quá mức và giảm tiếng ồn bất thường. Khi cánh gạt trượt ổn định, bơm vận hành êm hơn và ít gây rung động cho hệ thống đường ống.
Duy trì hiệu suất bơm lâu dài
Khi cánh gạt ít bị mài mòn, khe hở trong buồng bơm được duy trì ổn định. Nhờ đó, bơm giữ được lưu lượng, áp suất và khả năng làm kín tốt hơn trong quá trình sử dụng lâu dài.
Lưu ý để cánh gạt hoạt động hiệu quả
Không để bơm chạy khô
Bơm khí dầu mỏ hóa lỏng YAB10-5A không nên chạy khô vì cánh gạt và vòng đệm cần môi chất để giảm ma sát và hỗ trợ làm mát. Nếu chạy khô, cánh gạt có thể bị nóng, mài mòn nhanh và làm giảm khả năng làm kín.
Theo dõi áp suất và lưu lượng
Trong quá trình vận hành, cần theo dõi lưu lượng 10m3/h, chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa. Nếu lưu lượng giảm, áp suất dao động hoặc bơm phát tiếng kêu lạ, có thể cánh gạt đã bị mòn, kẹt hoặc hoạt động không đều.
Bảo trì cánh gạt định kỳ
Cánh gạt là bộ phận trực tiếp tạo ra quá trình hút và đẩy chất lỏng. Vì vậy, cần kiểm tra định kỳ để phát hiện sớm tình trạng mài mòn, nứt, biến dạng hoặc kẹt trong rãnh rotor.
Nguyên tắc hoạt động cánh gạt của Bơm khí dầu mỏ hóa lỏng YAB10-5A dựa trên sự thay đổi thể tích khoang bơm khi rotor quay. Cánh gạt trượt ra vào trong rãnh rotor, áp sát vào thành bơm để tạo lực hút, vận chuyển chất lỏng và đẩy chất lỏng ra ngoài.
Nhờ nguyên tắc cánh gạt, Bơm khí dầu mỏ hóa lỏng YAB10-5A có thể duy trì lưu lượng 10m3/h, tốc độ quay 600r.Pm, chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa. Với cánh gạt chống mài mòn, vòng đệm chuyên dụng và vỏ bơm gang hợp kim bền chắc, bơm phù hợp để vận chuyển khí dầu mỏ hóa lỏng, amoni lỏng, methanol, etylen oxit, butadien và nhiều chất lỏng dễ bay hơi trong môi trường công nghiệp.
