Trang chủ » BƠM LI TÂM» Bơm li tâm trục ngang

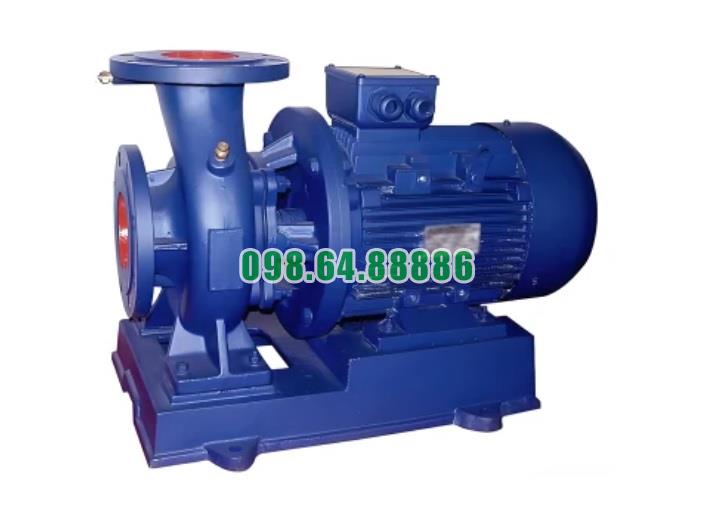

Bơm li tâm trục ngang ISW32-100-I

Tải báo giá
• Mã SP
: ISW32-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 8.3 m3/h hoặc 2.32 L/s, đẩy cao max 13.2m, năng xuất 54%, động cơ 0.75 kw, tốc độ quay 2900 r/min, độ hút sâu 2m, khối lượng 40 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên lý hoạt động của bơm li tâm trục ngang ISW32-100-I

Bơm li tâm trục ngang ISW32-100-I là một loại bơm thường được sử dụng trong các ứng dụng cấp nước, cấp phối, hệ thống làm mát và các hệ thống xử lý nước khác. Dưới đây là cấu tạo và nguyên lý hoạt động của bơm này:

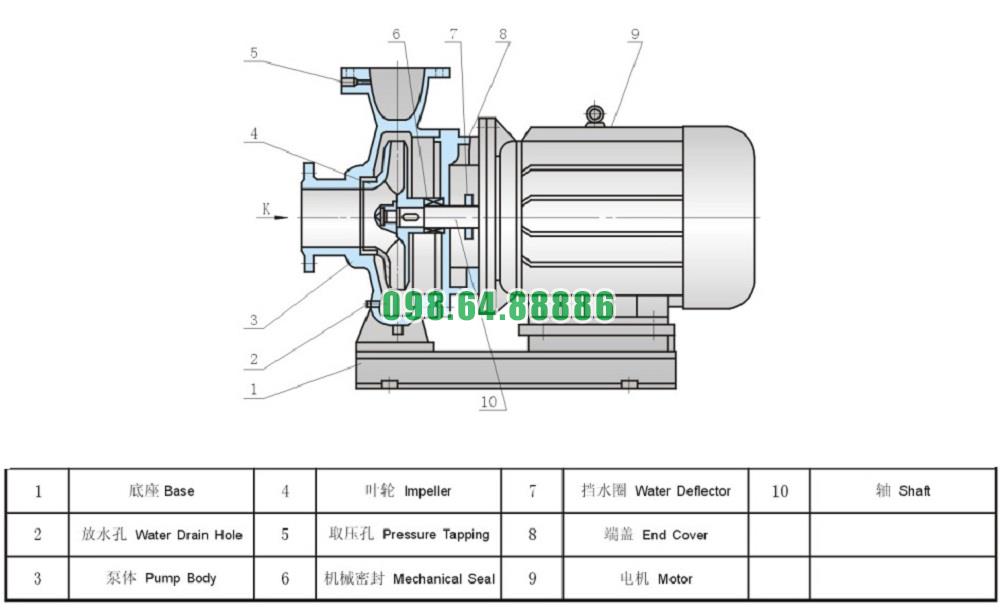

Cấu tạo

  1. Vỏ bơm (Casing): Là phần vỏ bọc bên ngoài của bơm, có nhiệm vụ chứa các thành phần cấu tạo bên trong và hướng dẫn dòng chảy của chất lỏng.

  2. Cánh bơm (Impeller): Là bộ phận quay của bơm, được gắn vào trục quay. Cánh bơm có vai trò tạo ra sức hút và áp lực để đẩy chất lỏng đi qua hệ thống.

  3. Trục bơm (Shaft): Là trục chuyển động quay nối cánh bơm với động cơ ngoài.

  4. Động cơ (Motor): Là phần cung cấp năng lượng cho bơm, thường được tích hợp ngay phía sau hoặc phía trên bơm.

  5. Mặt bích (Flanges): Là phần có lỗ để nối ống đường dẫn nước vào và ra khỏi bơm.

Nguyên lý hoạt động

Bơm li tâm trục ngang ISW32-100-I hoạt động dựa trên nguyên lý hoạt động của bơm li tâm, gồm các bước chính sau:

  1. Hút chất lỏng: Khi động cơ được khởi động, cánh quạt (impeller) quay, tạo ra một sự hút và dòng chảy tại khu vực hút của bơm. Chất lỏng từ bên ngoài được hút vào thông qua mặt bích hút.

  2. Nâng cao áp lực: Khi chất lỏng bị hút vào bên trong bơm, cánh quạt tạo ra sức ép đẩy chất lỏng ra khỏi bơm thông qua mặt bích xả. Áp lực tăng lên đủ mức để chất lỏng có thể được đẩy ra hệ thống ống dẫn.

  3. Đẩy chất lỏng ra ngoài: Chất lỏng được bơm từ vỏ bơm qua các ống dẫn và được sử dụng trong các ứng dụng cụ thể như cung cấp nước, xử lý nước, hoặc làm mát.

Bơm ISW32-100-I có các thông số kỹ thuật như 32-100 thể hiện đường kính hút vào và đường kính xả ra của bơm, cùng với một số chỉ số khác như hiệu suất, lưu lượng và áp suất làm việc. Cấu tạo và nguyên lý hoạt động này làm cho bơm li tâm trục ngang ISW32-100-I trở thành một trong những lựa chọn phổ biến cho các ứng dụng công nghiệp và dân dụng.

Bơm li tâm trục ngang ISW32-100-I để điều áp tuần hoàn lạnh và nóng nước và các thiết bị khác

Bơm ly tâm trục ngang như ISW32-100-I là một giải pháp phổ biến để điều áp tuần hoàn cho hệ thống nước lạnh và nóng trong các ứng dụng công nghiệp và dân dụng. Đây là một số lời khuyên về việc sử dụng và lựa chọn bơm này:

  1. Lựa chọn bơm:

    • ISW32-100-I có nghĩa là loại bơm ly tâm trục ngang, với đường kính đầu vào và đầu ra là 100 mm (tương đương khoảng 4 inch).
    • Việc lựa chọn bơm phụ thuộc vào yêu cầu về lưu lượng (m3/h) và áp suất (m) của hệ thống. Đảm bảo rằng bơm được chọn phù hợp với nhu cầu cụ thể của bạn, bao gồm cả nhiệt độ và tính chất của chất lỏng được bơm.
  2. Ứng dụng:

    • Bơm ISW32-100-I có thể được sử dụng để tuần hoàn nước trong hệ thống làm mát hoặc hệ thống nước nóng.
    • Nó cũng có thể được sử dụng cho các thiết bị khác như bể bơi, hệ thống bơm chữa cháy, hệ thống cung cấp nước dân dụng, vv.
  3. Cài đặt và bảo trì:

    • Đảm bảo cài đặt bơm theo hướng dẫn của nhà sản xuất và theo các quy định an toàn cũng như quy định kỹ thuật địa phương.
    • Bảo trì định kỳ để đảm bảo hiệu suất hoạt động tối đa của bơm. Điều này có thể bao gồm kiểm tra vệ sinh, bôi trơn, và kiểm tra hệ thống điện.
  4. Tính năng bảo vệ:

    • Nếu sử dụng cho hệ thống nước nóng, hãy xem xét các tính năng bảo vệ như cảm biến nhiệt độ để đảm bảo bơm không bị quá nhiệt.
  5. Hiệu suất và tiết kiệm năng lượng:

    • Chọn bơm có hiệu suất cao để giảm thiểu chi phí vận hành.
    • Nếu cần, có thể xem xét các giải pháp tiết kiệm năng lượng như sử dụng bơm biến tần.

Việc chọn và sử dụng bơm ISW32-100-I cho hệ thống của bạn cần phải dựa trên nhu cầu cụ thể và yêu cầu kỹ thuật. Nếu cần thêm thông tin chi tiết hoặc hỗ trợ về sản phẩm này, bạn nên liên hệ với nhà sản xuất hoặc đơn vị cung cấp thiết bị điện để có được sự tư vấn chuyên sâu hơn.

Điều kiện làm việc bơm li tâm trục ngang ISW32-100-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

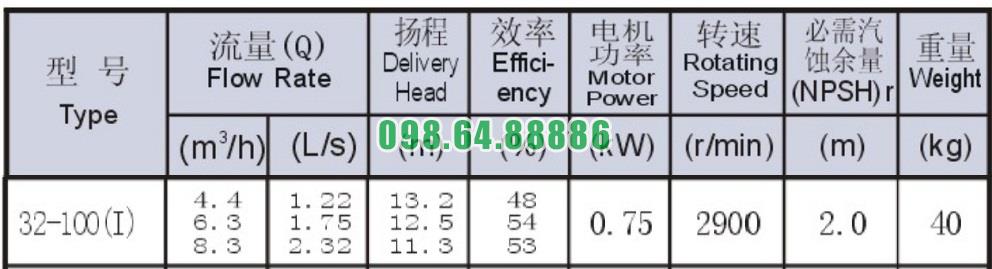

Bảng thông số kỹ thuật bơm li tâm trục ngang ISW32-100-I

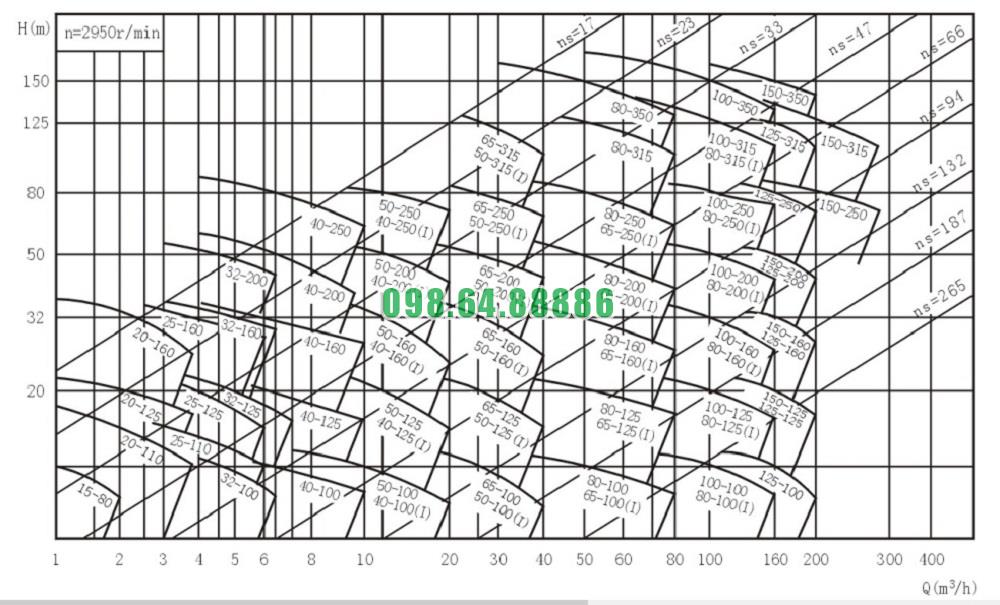

Đường cong hiệu suất bơm li tâm trục ngang ISW32-100-I

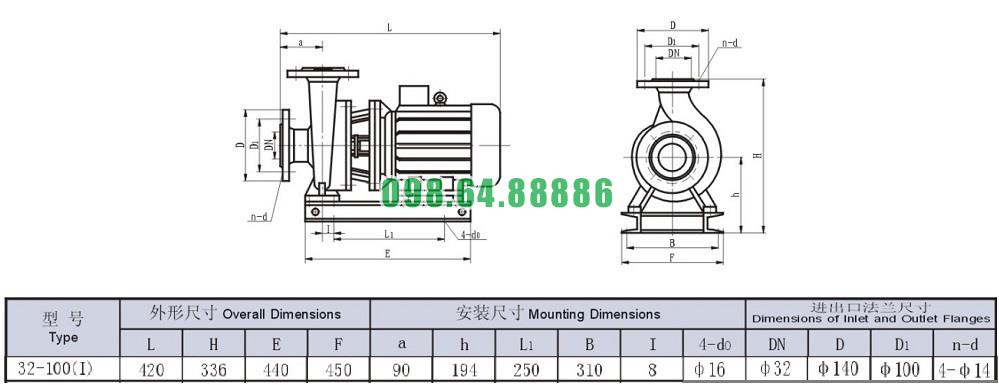

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang ISW32-100-I
