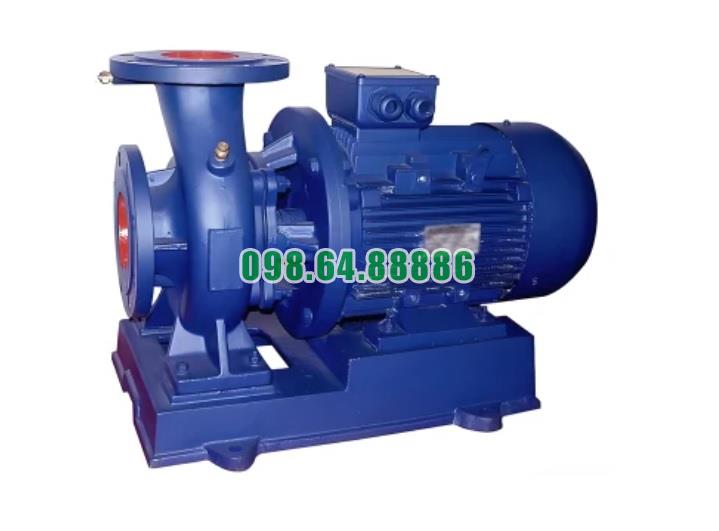

Bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h

Tải báo giá
• Mã SP
: ISW32-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 5.3 m3/h hoặc 1.47 L/s, đẩy cao max 13.5m, năng xuất 47%, động cơ 0.55 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3 m, khối lượng 37 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên lý hoạt động của bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h

Bơm li tâm trục ngang mã ISW32-100 là một loại bơm thông dụng trong các ứng dụng cấp nước, chiller, hệ thống làm mát, và các ứng dụng công nghiệp khác. Dưới đây là cấu tạo và nguyên lý hoạt động của bơm này:

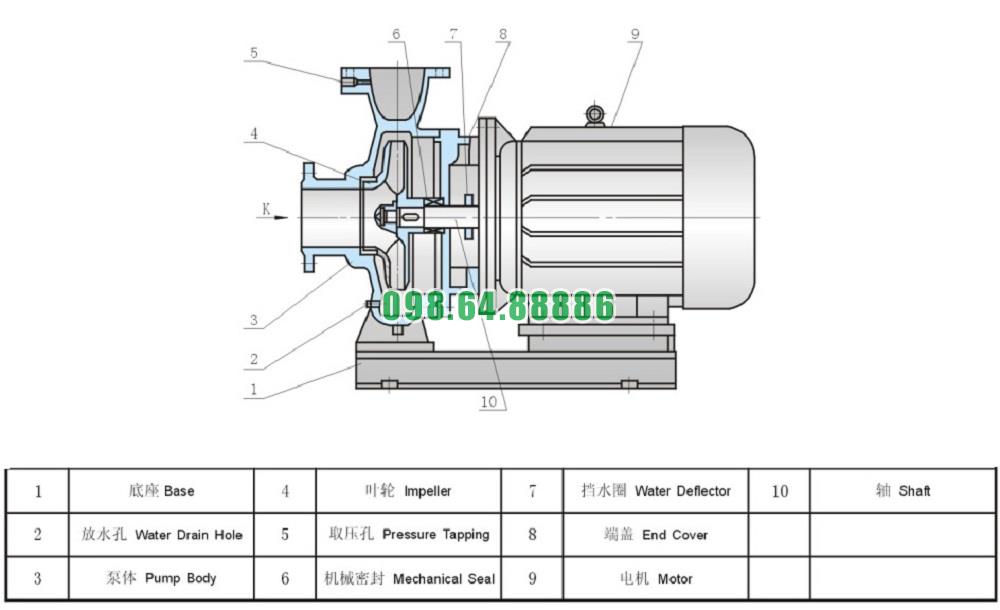

Cấu tạo của bơm li tâm trục ngang ISW32-100:

  1. Thân bơm: Là phần chính của bơm, thường là hợp kim thép, có chức năng chứa các bộ phận khác của bơm.

  2. Mô-tơ điện: Được gắn trên thân bơm, cung cấp nguồn điện để hoạt động cho bơm.

  3. Cánh quạt (Impeller): Là bộ phận quay của bơm, được gắn vào trục của mô-tơ. Cánh quạt có vai trò tạo ra lực ly tâm để đẩy chất lỏng đi ra xa từ trục quay của bơm.

  4. Trục quay (Shaft): Là trục kết nối giữa mô-tơ và cánh quạt, truyền động chuyển động quay từ mô-tơ sang cánh quạt.

  5. Ổ bi (Bearings): Là các bộ phận hỗ trợ trục quay, giúp giảm ma sát và mài mòn trong quá trình hoạt động của bơm.

  6. Hộp bơm (Pump casing): Là phần chứa cánh quạt và chất lỏng được bơm, giúp tạo ra lực hút và lực đẩy cần thiết để chuyển chất lỏng qua bên ngoài.

Nguyên lý hoạt động của bơm li tâm trục ngang ISW32-100:

  1. Hút chất lỏng: Khi bơm được kích hoạt, cánh quạt quay và tạo ra lực hút ở trục quay. Lực hút này làm cho chất lỏng từ bể hoặc từ nguồn cung cấp chuyển vào bên trong hộp bơm thông qua cổng hút.

  2. Lực ly tâm: Khi chất lỏng đi vào hộp bơm, cánh quạt quay với tốc độ cao tạo ra lực ly tâm. Lực ly tâm này đẩy chất lỏng ra khỏi trục quay của bơm, đi từ cổng xả ra bên ngoài hộp bơm.

  3. Đẩy chất lỏng: Chất lỏng được đẩy đi ra khỏi bơm thông qua cổng xả, tiếp tục lưu thông trong hệ thống cấp nước hay hệ thống đang sử dụng bơm.

  4. Lưu lượng và áp suất: Bơm li tâm trục ngang có thể cung cấp lưu lượng và áp suất tương đối ổn định cho các ứng dụng, phụ thuộc vào thiết kế của bơm và điều kiện vận hành.

Bơm li tâm trục ngang ISW32-100 với lưu lượng 5.3 m3/h là một lựa chọn phổ biến trong các hệ thống cung cấp nước và làm mát công nghiệp, với đặc tính hiệu suất cao và độ bền trong vận hành.

Những lĩnh vực ứng dụng của bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h

Bơm li tâm trục ngang mã ISW32-100 với lưu lượng 5.3 m3/h có thể được áp dụng trong các lĩnh vực sau đây:

  1. Hệ thống cấp nước sinh hoạt: Bơm ISW32-100 có công suất và lưu lượng phù hợp để cung cấp nước sạch cho các tòa nhà, khu dân cư nhỏ, và các khu vực cần cấp nước cho sinh hoạt hàng ngày.

  2. Hệ thống cấp nước công nghiệp nhẹ: Trong các nhà máy sản xuất nhỏ, nơi cần đưa nước từ nguồn cấp vào các thiết bị sản xuất, bơm ISW32-100 có thể được sử dụng để cung cấp nước cho quá trình sản xuất.

  3. Hệ thống tưới tiêu và cung cấp nước cho nông nghiệp: Bơm có thể được sử dụng trong hệ thống tưới tiêu đơn giản hoặc hệ thống cung cấp nước cho các khu vườn, nông trại nhỏ.

  4. Hệ thống làm mát: Bơm có thể được sử dụng trong các hệ thống làm mát không khí, đặc biệt là trong các tòa nhà văn phòng, khu thương mại để tuần hoàn nước làm mát.

  5. Ứng dụng trong xử lý nước: Bơm ISW32-100 có thể được sử dụng trong các hệ thống xử lý nước để cung cấp nước cho các thiết bị xử lý, lọc nước.

  6. Hệ thống bơm chữa cháy: Trong một số trường hợp, bơm li tâm ISW32-100 cũng có thể được sử dụng làm bơm chữa cháy cho các khu vực yêu cầu.

Những lĩnh vực trên cho thấy rằng bơm li tâm trục ngang ISW32-100 với lưu lượng 5.3 m3/h có khả năng áp dụng rộng rãi trong các ứng dụng khác nhau, từ dân dụng đến công nghiệp nhẹ và nông nghiệp, đáp ứng nhu cầu cung cấp nước và tuần hoàn nước trong các hệ thống khác nhau.

Điều kiện làm việc bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

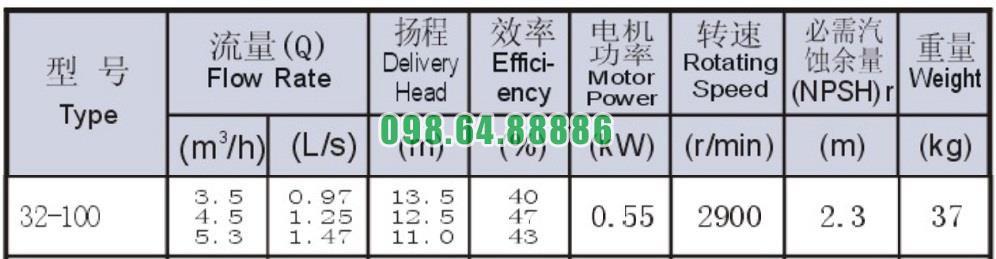

Bảng thông số kỹ thuật bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h

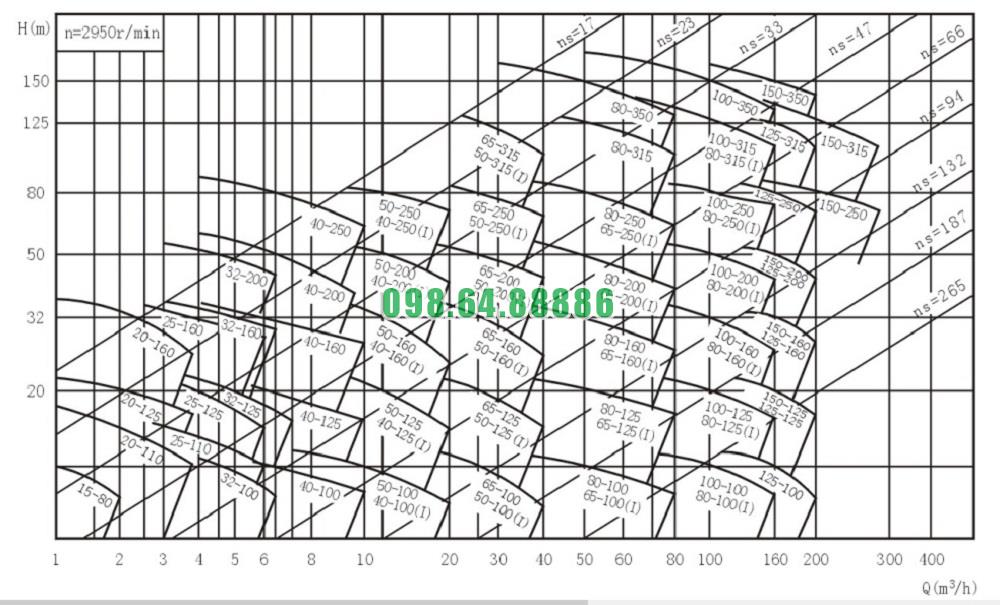

Đường cong hiệu suất bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h

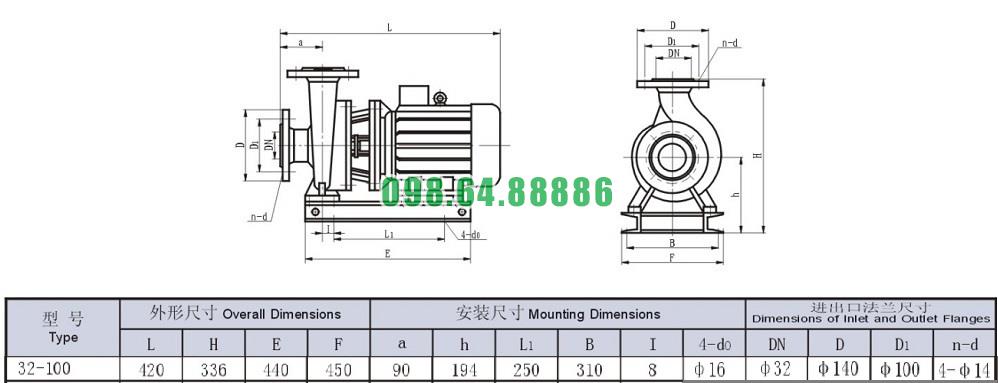

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mã ISW32-100 lưu lượng 5.3 m3/h
