Bơm ISG32-125 và IRG32-125 là dòng bơm ly tâm trục đứng, thiết kế inline, tức là đầu hút và đầu xả nằm cùng trục, giúp dòng chảy thẳng và hạn chế tổn thất áp lực. Đây là yếu tố hỗ trợ hiệu quả cho việc đẩy cao tới 20 mét cột áp.
Chất liệu: Gang cầu hoặc thép không gỉ (inox)
Chức năng: Bao bọc và bảo vệ các chi tiết bên trong, đồng thời tạo buồng làm việc để dòng nước chuyển động và tạo áp lực
Cấu tạo: Dạng kín hoặc bán kín, lắp trực tiếp lên trục bơm
Vật liệu: Đồng, gang, hoặc inox tùy theo yêu cầu sử dụng
Chức năng: Truyền năng lượng từ trục quay sang nước, tạo dòng chảy và sinh áp lực cao, hỗ trợ đẩy nước lên đến 20m
Chất liệu: Thép không gỉ
Chức năng: Truyền chuyển động quay từ động cơ tới cánh bơm; độ đồng tâm cao giúp vận hành ổn định, ít rung lắc
Cấu tạo: Gồm hai mặt trượt (một quay, một đứng yên) làm từ gốm, carbon hoặc silicon
Chức năng: Ngăn rò rỉ nước từ buồng bơm ra ngoài, bảo vệ trục và động cơ khỏi ẩm ướt
Chức năng: Đỡ trục quay, giảm ma sát khi trục quay ở tốc độ cao (2900 vòng/phút)
Loại: Vòng bi kín, được bôi trơn vĩnh viễn hoặc theo chu kỳ bảo trì
Chức năng: Làm giá đỡ, giúp cố định bơm vững chắc xuống nền hoặc bệ máy
Thiết kế: Có lỗ bắt bu-lông để cố định dễ dàng
Công suất: 0.75 kW
Tốc độ quay: 2900 vòng/phút
Chức năng: Cung cấp năng lượng quay cho trục bơm, từ đó vận hành toàn bộ hệ thống
Cấp bảo vệ: IP55 chống bụi và nước, phù hợp môi trường kỹ thuật
Cánh bơm có đường kính lớn và thiết kế tạo lực ly tâm mạnh giúp tăng áp lực đầu ra
Khoang bơm dạng xoắn ốc giúp chuyển đổi tối đa động năng thành áp năng
Độ kín cao ở trục và vỏ bơm giúp hạn chế thất thoát áp lực trong quá trình làm việc
Mặt bích hút – xả tiêu chuẩn, dễ kết nối vào hệ thống đường ống
Cấu hình thẳng đứng giúp giảm chiếm diện tích mặt bằng, dễ tích hợp trong hệ thống hiện có
Cấu tạo của bơm lùa trục đứng ISG32-125, IRG32-125 cho thấy đây là dòng bơm được thiết kế tối ưu về mặt kết cấu và vật liệu để đạt hiệu suất cao, độ ổn định lớn và khả năng đẩy nước lên đến 20m cột áp. Các chi tiết như cánh bơm hiệu suất cao, trục đồng tâm, phớt kín nước và động cơ mạnh mẽ cùng tạo nên khả năng vận hành bền bỉ, phù hợp cho cả dân dụng và công nghiệp.
Trong các hệ thống HVAC (Heating, Ventilation and Air Conditioning – sưởi, thông gió và điều hòa không khí), việc lựa chọn máy bơm tuần hoàn nước đóng vai trò then chốt đối với hiệu suất vận hành và độ ổn định của toàn bộ hệ thống. Dòng bơm lùa trục đứng ISG32-125 và IRG32-125, với cột áp đẩy cao lên đến 20m, là một lựa chọn đáng tin cậy trong nhiều công trình dân dụng và công nghiệp.
Bơm có nhiệm vụ tuần hoàn nước lạnh từ hệ thống chiller (bộ làm lạnh trung tâm) đến các dàn lạnh FCU/AHU và ngược lại. Đảm bảo áp lực đủ lớn giúp nước đi khắp hệ thống mà không bị sụt áp.
Bơm giúp duy trì lưu lượng ổn định ở mọi tầng, mọi khu vực, kể cả khi có nhiều nhánh phụ và trở lực đường ống khác nhau.
Cấu trúc trục đứng và thiết kế lắp thẳng hàng với đường ống, giúp tiết kiệm diện tích lắp đặt trong phòng kỹ thuật chật hẹp, thuận tiện cho việc bảo trì.
Cột áp đẩy cao lên tới 20 mét, phù hợp cho các tòa nhà từ 5 đến 7 tầng hoặc hệ thống HVAC có trở lực cao do đường ống dài và nhiều thiết bị phụ trợ.
Cấu trúc đồng trục, rô to cân bằng động tốt và bạc đạn chất lượng cao giúp máy bơm vận hành êm, giảm độ ồn, không ảnh hưởng đến không gian sinh hoạt hoặc làm việc.
Lưu lượng này phù hợp với dàn FCU công suất nhỏ đến trung bình, hoặc được bố trí theo cụm bơm để điều phối theo từng khu vực.
Tuần hoàn nước từ chiller đến các FCU/AHU
Lắp theo cụm song song (bơm chính – bơm dự phòng) để đảm bảo liên tục
Kết hợp với biến tần hoặc van điều tiết lưu lượng
Dùng để bơm nước nóng từ nồi hơi tới các bộ phân phối nhiệt tại sàn hoặc tường
Được chọn với vật liệu chịu nhiệt nếu dùng cho nước > 90°C
Bơm cấp nước cho bộ thu hồi nhiệt (heat exchanger) sử dụng môi chất nước
Yêu cầu bơm có khả năng chạy liên tục nhiều giờ/ngày, động cơ ổn định
Cần tính toán tổng trở lực đường ống (Head loss) để đảm bảo 20m cột áp là đủ
Tránh sử dụng sai dẫn đến áp lực không đủ, gây sụt lưu lượng ở cuối nhánh
Lắp van một chiều, van chặn, van xả khí để đảm bảo nước không tràn ngược, không bị xâm thực
Dùng cao su chống rung hoặc đế bê tông riêng cho bơm
Khi tải thay đổi (nhiệt độ tăng/giảm trong ngày), có thể điều khiển bơm bằng inverter để tiết kiệm điện
Tránh tình trạng bơm chạy quá tải khi tải tiêu thụ thấp
Máy bơm lùa trục đứng ISG32-125 và IRG32-125 với lưu lượng 5 m³/h, cột áp 20m là giải pháp lý tưởng cho hệ thống HVAC quy mô vừa, đảm bảo tuần hoàn nước hiệu quả, ổn định áp lực, giảm chi phí vận hành và bảo trì. Sự kết hợp giữa thiết kế nhỏ gọn, hiệu suất ổn định và khả năng lắp linh hoạt giúp thiết bị này ngày càng được ưa chuộng trong các công trình văn phòng, khách sạn, nhà máy và khu dân cư hiện đại.

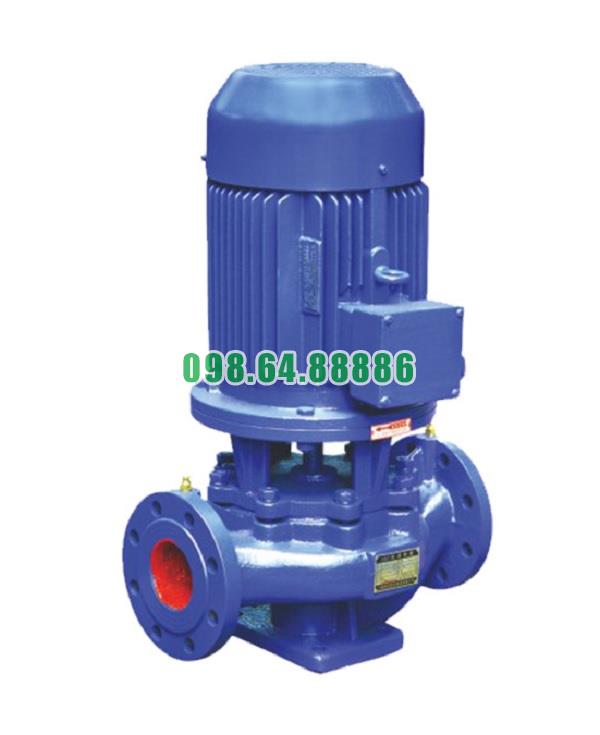

Bơm lùa trục đứng model ISG32-125, bơm IRG32-125 cột áp đẩy cao 20m
4.060.800 VND
