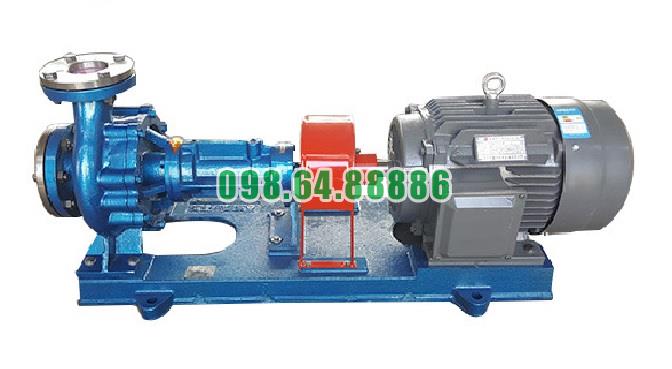

Bơm tuần hoàn dầu gia nhiệt RY20-20-125 lưu lượng 1.5 m3/h, công suất 0.75 kW

Tìm hiểu cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng hệ thống làm kín kết hợp giữa phớt chèn và phớt dầu chịu nhiệt tại khu vực trục đi xuyên qua nắp bơm. Kết cấu này có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ theo khe hở quanh trục, đồng thời vẫn bảo đảm trục có thể quay ổn định trong quá trình vận hành.

Vị trí của buồng làm kín

Buồng làm kín được bố trí tại nắp bơm, xung quanh vị trí trục bơm đi qua phần cố định của bơm.

Đây là vị trí cần được làm kín bởi trục phải quay liên tục, trong khi nắp bơm đứng yên. Giữa hai bộ phận luôn tồn tại khe hở cần thiết cho chuyển động của trục. Buồng làm kín được tạo tại khu vực này để bố trí các chi tiết ngăn dầu thoát ra ngoài.

Có thể hình dung theo hướng kết cấu:

Khoang dầu trong bơm → nắp bơm → khu vực làm kín quanh trục → phía cụm ổ trục.

Nắp bơm tạo không gian cho buồng làm kín

Nắp bơm là bộ phận quan trọng trong kết cấu buồng làm kín của RY20-20-125. Tại vị trí trục đi xuyên qua, nắp bơm tạo không gian để bố trí bộ chèn và các chi tiết giữ kín.

Buồng này giúp các vòng chèn được đặt bao quanh trục và duy trì đúng vị trí trong quá trình trục quay.

Nhờ đó, dầu muốn di chuyển từ khoang bơm ra ngoài theo trục phải đi qua khu vực làm kín trước.

Phớt chèn bao quanh trục bơm

Phớt chèn là thành phần chính trong buồng làm kín. Bộ chèn được bố trí bao quanh bề mặt trục tại vị trí trục đi qua nắp bơm.

Khi lắp đặt, phớt chèn tạo lực ép lên bề mặt trục, hình thành một vùng cản đối với dòng dầu.

Nguyên lý làm kín có thể mô tả:

Dầu tiến về khe hở quanh trục → gặp phớt chèn → khe hở bị thu hẹp → lượng dầu rò ra ngoài được hạn chế.

Phớt chèn phải làm việc với trục quay liên tục

Trục của Bơm dầu truyền nhiệt RY20-20-125 quay với tốc độ 2.800 vòng/phút. Trong khi đó, bộ chèn được giữ cố định trong buồng làm kín.

Do đó, tại vị trí tiếp xúc giữa phớt chèn và trục luôn xuất hiện ma sát.

Điểm quan trọng của kết cấu này là phải tạo được sự cân bằng giữa hai yêu cầu:

Đủ lực ép để hạn chế rò dầu nhưng không ép quá chặt làm tăng ma sát với trục.

Nếu bộ chèn quá lỏng, dầu dễ rò ra ngoài. Ngược lại, nếu ép quá chặt, ma sát và nhiệt tại khu vực làm kín có thể tăng.

Phớt dầu chịu nhiệt bổ sung khả năng làm kín

Ngoài phớt chèn, cụm làm kín của RY20-20-125 còn có phớt dầu chịu nhiệt.

Chi tiết này bổ sung thêm khả năng hạn chế dầu tiếp tục di chuyển về phía sau của cụm bơm. Như vậy, hệ thống không phụ thuộc hoàn toàn vào một lớp làm kín duy nhất.

Có thể hiểu theo nguyên tắc:

Phớt chèn kiểm soát lượng dầu rò quanh trục → phớt dầu chịu nhiệt hỗ trợ làm kín bổ sung.

Sự kết hợp này đặc biệt phù hợp với vị trí phải làm việc đồng thời với trục quay và dầu có nhiệt độ cao.

Vòng chặn giữ bộ chèn đúng vị trí

Trong kết cấu buồng làm kín còn có vòng chặn dùng để giữ bộ chèn bên trong vị trí làm việc.

Khi trục quay, ma sát có thể tạo lực tác động lên phớt chèn. Vòng chặn giúp hạn chế bộ chèn dịch chuyển khỏi khu vực được bố trí.

Nhờ vậy, các phần tử làm kín tiếp tục bao quanh đúng vị trí trên trục trong suốt quá trình bơm hoạt động.

Trục bơm là bề mặt tiếp xúc trực tiếp với bộ chèn

Hiệu quả của phớt chèn phụ thuộc nhiều vào vùng bề mặt trục mà nó tiếp xúc.

Khi bề mặt trục đều và ổn định, phớt chèn có thể tạo tiếp xúc tương đối đồng đều quanh chu vi. Nếu khu vực này bị mòn hoặc xuất hiện vết xước đáng kể, khe hở cục bộ có thể hình thành và làm lượng dầu rò tăng lên.

Vì vậy, trong cấu tạo buồng làm kín, phớt chèn và bề mặt trục là hai thành phần làm việc trực tiếp với nhau.

Kết cấu làm kín nhiều thành phần

Buồng làm kín của RY20-20-125 không hoạt động nhờ một chi tiết riêng lẻ mà là sự phối hợp của nhiều thành phần.

Sự phối hợp giữa các chi tiết này tạo thành một cụm kiểm soát rò rỉ tại khu vực trục.

Khả năng làm kín không đồng nghĩa với ép chặt tuyệt đối

Đối với kết cấu phớt chèn, không nên hiểu rằng hiệu quả làm kín càng cao khi ép bộ chèn càng mạnh.

Phớt chèn phải tiếp xúc với trục đang quay, vì vậy lực ép quá lớn có thể dẫn đến ma sát tăng và sinh nhiệt tại vị trí tiếp xúc.

Trong giai đoạn đầu sử dụng, một lượng rò nhỏ có thể xuất hiện và giảm dần khi bộ chèn ổn định với bề mặt làm việc.

Do đó, trạng thái làm kín phù hợp là kiểm soát rò rỉ đồng thời duy trì chuyển động bình thường của trục.

Buồng làm kín có thể tháo để kiểm tra

Khi bảo dưỡng RY20-20-125, các chi tiết chèn có thể được lấy ra khỏi buồng làm kín trên nắp bơm để kiểm tra.

Đây là đặc điểm quan trọng bởi phớt chèn là bộ phận thường xuyên chịu:

Ma sát + nhiệt độ + tiếp xúc với dầu truyền nhiệt.

Sau thời gian làm việc, bộ chèn có thể bị mòn và cần được kiểm tra hoặc thay thế để duy trì khả năng làm kín quanh trục.

Cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125 tập trung tại khu vực trục đi xuyên qua nắp bơm. Các thành phần chính gồm nắp bơm tạo buồng làm kín, phớt chèn bao quanh trục, vòng chặn và phớt dầu chịu nhiệt.

Trong đó, phớt chèn đảm nhiệm vai trò chính trong việc hạn chế dầu rò theo khe hở quanh trục, còn phớt dầu chịu nhiệt tạo thêm lớp hỗ trợ làm kín. Kết cấu này vừa kiểm soát dầu rò ra ngoài vừa cho phép trục RY20-20-125 tiếp tục quay ổn định trong quá trình vận hành.

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY20-20-125 được ưa chuộng

Bơm dầu truyền nhiệt RY20-20-125 là model có thông số làm việc gồm lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW. Với cấu hình này, bơm phù hợp với các hệ thống tuần hoàn dầu tải nhiệt quy mô nhỏ, đặc biệt là những mạch gia nhiệt cần lưu lượng vừa phải nhưng vẫn yêu cầu dòng dầu ổn định.

Những ưu điểm nổi bật của RY20-20-125 tập trung vào khả năng làm việc với dầu nóng, kết cấu chuyên dụng, vận hành ổn định và công suất phù hợp với các vòng tuần hoàn nhỏ.

Khả năng chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Ưu điểm quan trọng của Bơm dầu truyền nhiệt RY20-20-125 là được thiết kế cho nhiệm vụ tuần hoàn dầu nóng.

Khác với những máy bơm chất lỏng thông thường, RY20-20-125 có kết cấu phù hợp hơn với môi trường nhiệt độ cao, giúp bơm duy trì dòng dầu liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Phù hợp với hệ thống gia nhiệt liên tục

Trong một vòng dầu tải nhiệt, bơm thường phải hoạt động trong thời gian dài để liên tục đưa dầu từ nguồn nhiệt đến thiết bị và đưa dầu hồi trở lại.

RY20-20-125 đáp ứng tốt yêu cầu này khi hệ thống có nhu cầu gần với điểm làm việc 1,5 m³/h – 22 m.

Lưu lượng 1,5 m³/h phù hợp với mạch dầu nhỏ

RY20-20-125 có lưu lượng thiết kế khoảng 1,5 m³/h, phù hợp với các vòng dầu nóng có quy mô nhỏ.

Đây là lợi thế khi doanh nghiệp chỉ cần cấp dầu truyền nhiệt cho một bồn gia nhiệt, một bộ trao đổi nhiệt hoặc một nhánh nhiệt độc lập.

Tránh sử dụng bơm quá lớn

Nếu nhu cầu thực tế chỉ khoảng 1,5 m³/h nhưng sử dụng một máy bơm có lưu lượng quá lớn, hệ thống thường phải điều tiết nhiều bằng van.

Lựa chọn RY20-20-125 đúng với nhu cầu giúp hạn chế tình trạng dư lưu lượng, đồng thời tạo điều kiện cho bơm hoạt động gần vùng thiết kế.

Cột áp 22 m giúp dầu vượt qua trở lực hệ thống

Dầu tải nhiệt phải di chuyển qua đường ống, van, các đoạn co, áo gia nhiệt và bộ trao đổi nhiệt. Những thành phần này đều tạo ra tổn thất áp suất.

RY20-20-125 có cột áp 22 m, giúp dầu vượt qua tổng trở lực trong những hệ thống được thiết kế phù hợp.

Duy trì tuần hoàn dầu ổn định

Khi cột áp của bơm tương ứng với trở lực thực tế, dầu có thể tiếp tục lưu thông qua toàn bộ vòng tuần hoàn.

Nhờ đó, nguồn nhiệt được vận chuyển liên tục đến thiết bị sử dụng mà không bị suy giảm lưu lượng quá mức trên đường ống.

Động cơ 0,75 kW có công suất vừa phải

Một ưu điểm khác của RY20-20-125 là sử dụng động cơ công suất 0,75 kW.

Mức công suất này phù hợp với đặc tính lưu lượng và cột áp của một model bơm nhỏ, giúp tránh phải lắp động cơ có công suất quá lớn so với nhu cầu của mạch tuần hoàn.

Thuận lợi cho hệ thống vận hành nhiều giờ

Bơm dầu truyền nhiệt thường hoạt động liên tục trong suốt quá trình gia nhiệt. Vì vậy, lựa chọn động cơ đúng công suất có ý nghĩa đối với việc sử dụng điện hợp lý.

Khi RY20-20-125 được sử dụng đúng với tải thiết kế, động cơ 0,75 kW đáp ứng nhiệm vụ tuần hoàn mà không cần tăng công suất lắp đặt không cần thiết.

Tốc độ 2.800 vòng/phút giúp duy trì đặc tính làm việc

Động cơ truyền chuyển động đến bánh công tác với tốc độ khoảng 2.800 vòng/phút.

Bánh công tác quay liên tục để truyền năng lượng cho dầu, tạo ra lưu lượng 1,5 m³/h và cột áp 22 m tại điểm làm việc tương ứng.

Tốc độ ổn định giúp bơm duy trì dòng dầu tương đối đều, hỗ trợ hệ thống gia nhiệt vận hành ổn định hơn.

Kết cấu khớp nối mềm thuận lợi cho truyền động

RY20-20-125 sử dụng khớp nối mềm giữa động cơ và trục bơm.

Cấu tạo này giúp truyền mô-men từ động cơ đến bánh công tác, đồng thời có khả năng hấp thụ một phần rung động và xung lực nhỏ phát sinh trong hệ truyền động.

Hỗ trợ giảm tác động của sai lệch nhỏ

Khi cụm bơm được căn chỉnh đúng, khớp nối mềm có thể hỗ trợ thích nghi với những sai lệch rất nhỏ giữa trục động cơ và trục bơm.

Điều này giúp hệ truyền động hoạt động ổn định hơn và hạn chế tải bất lợi truyền trực tiếp đến ổ bi.

Tản nhiệt tự nhiên giúp kết cấu đơn giản

RY20-20-125 sử dụng cơ chế tản nhiệt tự nhiên qua cụm gối đỡ, giúp phân tán nhiệt truyền từ khu vực bơm dầu nóng ra môi trường.

Điểm đáng chú ý là bơm không cần phụ thuộc vào một hệ thống nước làm mát riêng cho cụm gối đỡ.

Giảm thiết bị phụ trợ

Không cần bố trí thêm đường cấp và hồi nước làm mát giúp hệ thống đơn giản hơn.

Điều này cũng giảm số lượng đường ống, van và kết nối phụ trợ phải lắp đặt xung quanh bơm.

Kết cấu chịu áp đến 16 bar

Các bộ phận chịu áp của dòng RY được thiết kế với mức chịu áp đến 16 bar.

Đặc điểm này tạo độ bền cần thiết cho thân và nắp bơm khi làm việc trong hệ thống dầu nóng có áp suất.

Tăng độ an toàn của khoang chứa dầu

Khả năng chịu áp tốt giúp hạn chế biến dạng của các bộ phận chịu áp và hỗ trợ duy trì độ kín trong quá trình vận hành.

Cần phân biệt rằng 16 bar là khả năng chịu áp của kết cấu, không phải áp suất đầu đẩy mà RY20-20-125 tạo ra ở điểm làm việc 1,5 m³/h – 22 m.

Kết cấu gọn phù hợp với từng nhánh gia nhiệt

RY20-20-125 có thông số tương đối nhỏ nên thuận lợi khi bố trí cho từng vòng dầu nóng độc lập.

Một bơm có thể phục vụ riêng cho một bồn gia nhiệt, một bộ trao đổi nhiệt hoặc một thiết bị cần nguồn nhiệt riêng.

Dễ phân chia hệ thống thành nhiều vòng tuần hoàn

Trong dây chuyền có nhiều thiết bị sử dụng nhiệt, việc sử dụng từng bơm nhỏ cho từng mạch giúp mỗi thiết bị có dòng dầu tuần hoàn riêng.

Điều này phù hợp với những hệ thống cần vận hành độc lập từng khu vực thay vì sử dụng một máy bơm lớn cho toàn bộ dây chuyền.

Khả năng duy trì dòng dầu liên tục

Một ưu điểm cốt lõi của RY20-20-125 là khả năng tạo dòng tuần hoàn liên tục:

Dầu hồi → Bơm → Nguồn gia nhiệt → Thiết bị sử dụng nhiệt → Đường hồi → Bơm

Dòng dầu liên tục giúp nhiệt được vận chuyển đều giữa nguồn nhiệt và thiết bị.

Hỗ trợ duy trì nhiệt độ ổn định

Khi lưu lượng dầu ít biến động, lượng nhiệt được đưa tới thiết bị cũng ổn định hơn.

RY20-20-125 vì vậy tạo nền tảng dòng chảy phù hợp để hệ thống cảm biến và bộ điều khiển nhiệt độ làm việc hiệu quả hơn.

Phù hợp với nhiều dạng thiết bị gia nhiệt nhỏ

Nhờ đặc tính 1,5 m³/h – 22 m, RY20-20-125 có thể đáp ứng nhiều mạch tuần hoàn dầu nóng quy mô nhỏ như:

• Áo gia nhiệt bồn chứa.
• Bồn khuấy có gia nhiệt.
• Bộ trao đổi nhiệt nhỏ.
• Dàn gia nhiệt dầu – không khí.
• Thiết bị sấy sử dụng dầu tải nhiệt.
• Các vòng dầu nóng độc lập trong dây chuyền.

Điểm chung của các ứng dụng này là yêu cầu một lượng dầu tuần hoàn không quá lớn nhưng phải duy trì liên tục.

Bảo dưỡng và kiểm tra tương đối thuận tiện

Kết cấu bơm và động cơ được liên kết bằng khớp nối giúp việc kiểm tra từng cụm thuận tiện hơn.

Các bộ phận như khớp nối, ổ bi, trục và cụm làm kín có thể được theo dõi định kỳ để phát hiện rung, nóng hoặc rò rỉ bất thường.

Việc bảo dưỡng đúng giúp RY20-20-125 duy trì khả năng làm việc ổn định trong các hệ thống dầu truyền nhiệt hoạt động nhiều giờ.

Kết luận

Những ưu điểm nổi bật giúp Bơm dầu truyền nhiệt RY20-20-125 được ưa chuộng nằm ở sự cân đối giữa khả năng tuần hoàn dầu nóng và thông số vận hành nhỏ gọn. Model có lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, phù hợp với các vòng dầu truyền nhiệt độc lập có quy mô nhỏ.

Bên cạnh đó, kết cấu chuyên dụng cho dầu nóng, tản nhiệt tự nhiên, khớp nối mềm, khả năng chịu áp của các bộ phận chịu áp đến 16 bar và công suất động cơ vừa phải giúp RY20-20-125 trở thành lựa chọn phù hợp cho những hệ thống cần tuần hoàn dầu ổn định, kết cấu đơn giản và vận hành liên tục.
