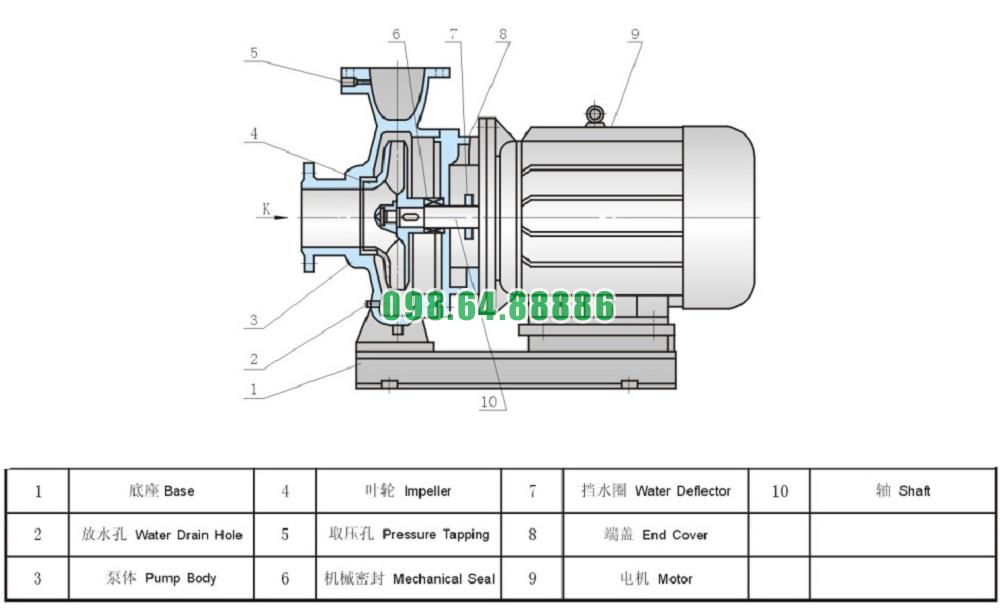

Cấu tạo của bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m
Bơm nước ly tâm trục ngang model SLW100-ISW100-200-I được thiết kế với cấu trúc hiện đại, tối ưu hóa cho các ứng dụng đòi hỏi hiệu suất cao. Dưới đây là chi tiết cấu tạo chính:
1. Thân bơm (Pump Casing):
- Vật liệu: Làm từ thép không gỉ IHWB, chống ăn mòn và mài mòn tốt, phù hợp với nước sạch hoặc nước có chứa hóa chất nhẹ.
- Thiết kế: Dạng xoắn ốc (Volute) giúp tối ưu hóa dòng chảy, giảm tổn thất áp lực, và tăng hiệu suất đẩy nước.
2. Cánh bơm (Impeller):
- Loại cánh: Cánh kín, phù hợp cho các ứng dụng yêu cầu cột áp cao và lưu lượng lớn.
- Vật liệu: Thép không gỉ, chịu được áp lực và mài mòn trong môi trường nước.
- Tính năng:
- Được cân bằng động chính xác, giúp giảm rung động và tiếng ồn.
- Chuyển hóa năng lượng cơ học từ trục bơm thành năng lượng động lực cho dòng nước.
3. Trục bơm (Pump Shaft):
- Vật liệu: Làm từ thép không gỉ, đảm bảo độ cứng và khả năng chịu tải lớn.
- Chức năng: Truyền lực quay từ động cơ đến cánh bơm một cách hiệu quả và ổn định.
- Bảo vệ: Trục được bọc kín để chống ăn mòn và đảm bảo tuổi thọ cao.
4. Phớt làm kín (Mechanical Seal):
- Loại phớt: Phớt cơ khí cao cấp.
- Chức năng:
- Ngăn chặn rò rỉ nước từ buồng bơm ra bên ngoài.
- Bảo vệ trục bơm và động cơ, tăng độ an toàn và hiệu quả vận hành.
5. Động cơ (Motor):
- Công suất: 37 kW.
- Chuẩn bảo vệ: IP54, đảm bảo khả năng chống bụi và nước bắn từ mọi hướng.
- Tính năng:
- Làm mát bằng quạt tích hợp, giúp động cơ hoạt động liên tục mà không bị quá nhiệt.
- Hiệu suất cao, cung cấp đủ năng lượng để bơm vận hành ở cột áp 54m và lưu lượng tối đa 192 m³/h.
6. Vòng bi (Bearings):
- Loại vòng bi: Chất lượng cao, chịu tải lớn và ma sát thấp.
- Chức năng:
- Giảm rung động, đảm bảo vận hành êm ái và ổn định.
- Tăng tuổi thọ của trục bơm và động cơ.
7. Đế bơm (Base Frame):
- Vật liệu: Thép chắc chắn, được thiết kế để giữ cố định bơm và động cơ.
- Chức năng:
- Giảm rung động trong quá trình vận hành.
- Tăng độ bền và ổn định cho toàn bộ hệ thống.
8. Cổng hút và cổng xả:
- Kích thước: Thiết kế theo tiêu chuẩn để đảm bảo lưu lượng lớn và áp lực cao.
- Chức năng:
- Cổng hút: Kéo nước vào buồng bơm nhờ sự chênh lệch áp suất.
- Cổng xả: Đẩy nước ra ngoài với lưu lượng và áp suất được tăng cường.
9. Buồng bơm (Pump Chamber):
- Vật liệu: Thép không gỉ chịu được áp lực cao.
- Chức năng: Chứa cánh bơm và dẫn hướng dòng nước, đảm bảo sự lưu thông liên tục.
10. Gioăng làm kín (Gasket):
- Chất liệu: Cao su hoặc composite chất lượng cao, chịu được áp lực và nhiệt độ lớn.
- Chức năng: Tăng độ kín giữa các mối nối, ngăn rò rỉ và giảm thất thoát áp suất.
11. Quạt làm mát động cơ (Cooling Fan):
- Chức năng: Làm mát động cơ trong quá trình vận hành, đảm bảo nhiệt độ luôn ở mức an toàn.
- Lợi ích: Tăng độ bền và hiệu suất cho động cơ, đặc biệt trong môi trường làm việc liên tục
Ứng dụng của bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m
Máy bơm nước trục ngang SLW100-ISW100-200-I với công suất 37 kW, khả năng đẩy cao 54m, và lưu lượng lớn (96-192 m³/h) có nhiều ứng dụng quan trọng trong các lĩnh vực khác nhau. Dưới đây là các ứng dụng nổi bật của máy bơm này:
1. Nông nghiệp
Tưới tiêu quy mô lớn:
- Đáp ứng nhu cầu tưới nước cho đồng lúa, cây ăn quả, cây công nghiệp (cao su, cà phê, mía).
- Hoạt động hiệu quả với các hệ thống phun mưa, tưới nhỏ giọt, hoặc bơm qua kênh mương.
Cấp nước trong mùa khô:
- Hút nước từ ao, hồ, sông để tưới tiêu cho cây trồng trong mùa khô hạn, đặc biệt ở các khu vực có địa hình cao.
Nuôi trồng thủy sản:
- Cấp nước liên tục cho ao, hồ nuôi tôm, cá.
- Tuần hoàn và làm sạch nước trong các hệ thống nuôi trồng thủy sản.
2. Công nghiệp
3. Xây dựng
4. Cấp nước sinh hoạt
5. Hệ thống phòng cháy chữa cháy
- Bơm cứu hỏa:
- Sử dụng làm bơm chính trong các hệ thống phòng cháy chữa cháy cho nhà máy, tòa nhà cao tầng, hoặc các khu công nghiệp lớn.
- Đảm bảo áp suất cao và lưu lượng lớn để dập tắt các đám cháy hiệu quả.
6. Môi trường
7. Các ứng dụng đặc thù
Cấp nước cho hệ thống năng lượng tái tạo:
- Dùng trong các dự án năng lượng mặt trời hoặc địa nhiệt, đảm bảo lưu lượng và áp suất ổn định.
Nuôi trồng thủy sản ven biển:
- Nhờ vật liệu thép không gỉ IHWB, máy bơm hoạt động tốt trong môi trường nước mặn hoặc nước lợ.
Cấp nước cho các dự án thủy điện:
- Hỗ trợ các hệ thống bơm trong dự án thủy điện nhỏ hoặc cung cấp nước làm mát cho các tua-bin
Điều kiện làm việc bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

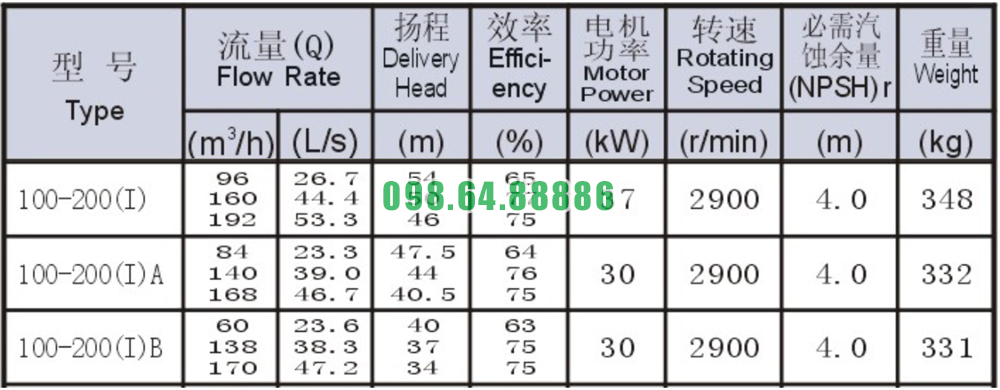

Bảng thông số kỹ thuật bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m

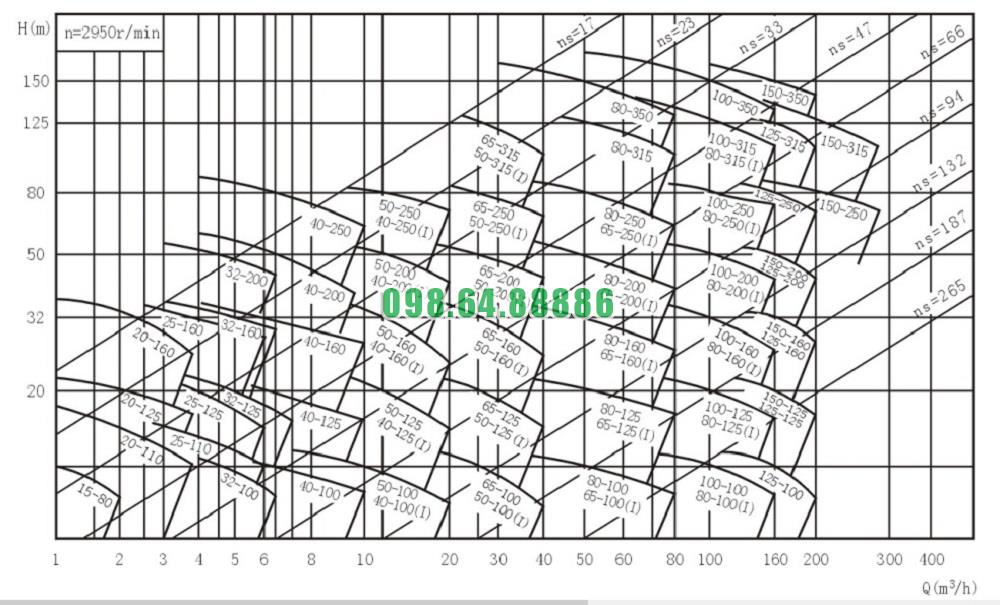

Đường cong hiệu suất bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m

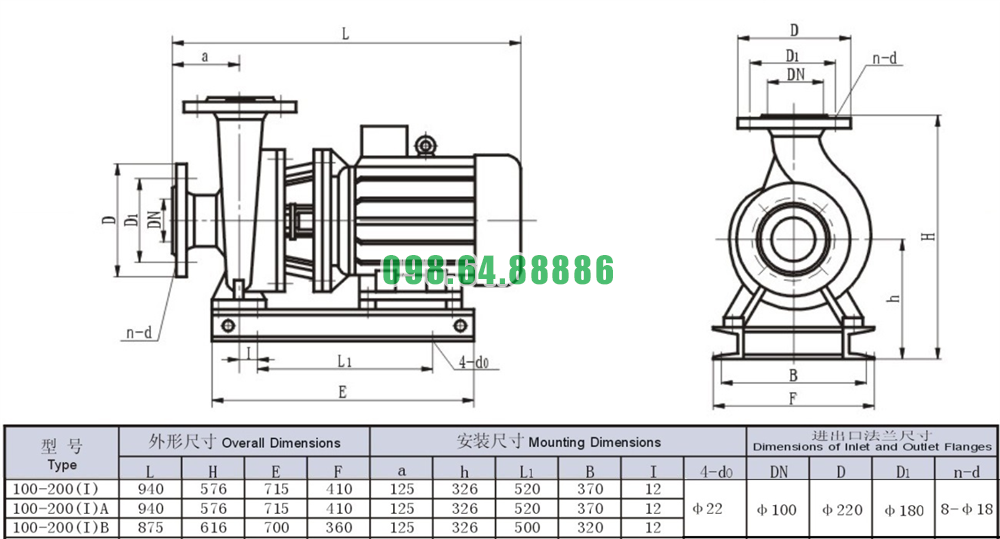

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100-ISW100-200-I công suất 37 kw đẩy cao 54m
