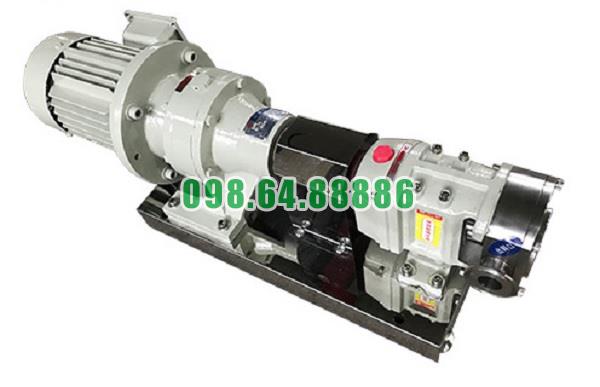

Máy bơm cánh khế 3RP-80 có khả năng làm việc tốt với chất lỏng nhiệt độ cao nhờ kết cấu cơ khí chắc chắn, tốc độ quay thấp và cơ chế cánh khế không tiếp xúc trực tiếp. Đây là ưu điểm quan trọng khi máy được sử dụng để vận chuyển chocolate nóng chảy, siro gia nhiệt, mật đường, dầu nóng, mỡ, sáp hoặc các nguyên liệu cần duy trì nhiệt độ để giữ trạng thái lỏng.

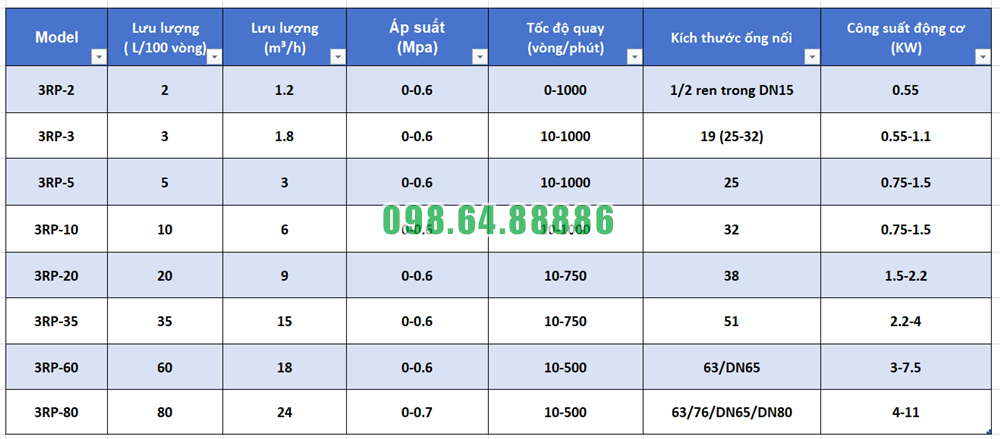

Với lưu lượng khoảng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, máy có thể đáp ứng các dây chuyền bơm chất nóng khi vật liệu thân bơm, cánh khế, phớt và gioăng được lựa chọn đúng theo nhiệt độ vận hành thực tế.
Thân máy bơm cánh khế 3RP-80 là bộ phận trực tiếp bao quanh buồng chứa chất lỏng nóng. Kết cấu thân có độ cứng cao giúp hạn chế biến dạng khi nhiệt độ và áp suất cùng tăng trong quá trình vận hành.
Khả năng giữ ổn định hình dạng của thân bơm rất quan trọng vì bên trong đầu bơm tồn tại các khe hở nhỏ giữa:
Hai cánh khế
Cánh khế và thành buồng bơm
Mặt bên cánh khế và nắp bơm
Nếu thân bơm bị biến dạng do nhiệt, các khe hở này có thể thay đổi, làm cánh khế cọ vào thân hoặc làm tăng rò rỉ nội bộ. Kết cấu chắc chắn giúp duy trì vị trí tương đối chính xác giữa các bộ phận khi máy làm việc trong phạm vi nhiệt độ thiết kế.
Hai cánh khế bên trong máy bơm 3RP-80 quay sát nhau nhưng không chạm trực tiếp. Cặp bánh răng đồng bộ giữ hai cánh quay đúng pha và duy trì khe hở kỹ thuật.
Do không có sự ma sát trực tiếp giữa hai cánh, lượng nhiệt phát sinh trong buồng bơm được hạn chế. Đây là ưu điểm rõ rệt khi chất lỏng đưa vào máy đã có nhiệt độ cao.
Cơ chế không tiếp xúc giúp:
Giảm nhiệt sinh ra do ma sát
Hạn chế cánh khế giãn nở quá mức
Bảo vệ bề mặt cánh
Giảm tải nhiệt lên phớt cơ khí
Hạn chế làm sản phẩm nóng thêm
Nhờ đó, máy vận chuyển chất nóng mà không tạo thêm tác động nhiệt quá lớn lên nguyên liệu.
Máy bơm cánh khế 3RP-80 vận hành ở tốc độ khoảng 500 vòng/phút. Đây là tốc độ tương đối thấp, phù hợp với việc vận chuyển chất lỏng nóng và có độ nhớt cao.
Tốc độ thấp giúp giảm:
Ma sát tại ổ bi
Ma sát tại phớt cơ khí
Nhiệt phát sinh trong hộp bánh răng
Lực cắt tác động lên sản phẩm
Rung động của đầu bơm
Khi lượng nhiệt phát sinh từ chuyển động cơ khí được hạn chế, máy dễ duy trì trạng thái làm việc ổn định hơn trong môi trường nhiệt độ cao.
Khả năng chịu nhiệt thực tế của máy bơm cánh khế 3RP-80 phụ thuộc lớn vào vật liệu của những bộ phận tiếp xúc trực tiếp với chất lỏng.
Thân bơm và cánh khế cần có:
Độ bền cơ học phù hợp
Khả năng chống biến dạng nhiệt
Khả năng chống ăn mòn
Tính ổn định khi nhiệt độ thay đổi
Bề mặt ít bám dính nguyên liệu
Trong nhiều ứng dụng thực phẩm, mỹ phẩm hoặc hóa chất, vật liệu inox phù hợp thường được ưu tiên. Tuy nhiên, cấp vật liệu cụ thể phải được xác định theo nhiệt độ, thành phần hóa học và tính ăn mòn của từng chất bơm.
Không nên chỉ dựa vào tên model 3RP-80 để xác định nhiệt độ tối đa nếu chưa kiểm tra cấu hình vật liệu thực tế của máy.
Kim loại sẽ giãn nở khi nhiệt độ tăng. Vì vậy, khe hở giữa cánh khế và thân bơm phải được tính toán để vừa hạn chế rò rỉ nội bộ, vừa tạo đủ khoảng trống cho các chi tiết giãn nở.
Nếu khe hở quá nhỏ, khi nhiệt độ tăng có thể xảy ra:
Cánh khế cọ vào thành bơm
Hai cánh khế va chạm
Động cơ tăng dòng điện
Đầu bơm rung và phát tiếng kêu
Trục hoặc bánh răng chịu tải bất thường
Khe hở nhiệt phù hợp giúp cặp cánh tiếp tục quay ổn định khi chất bơm nóng lên, đồng thời bảo vệ các bộ phận truyền động khỏi hiện tượng bó kẹt.
Phớt cơ khí là bộ phận đặc biệt quan trọng khi máy bơm cánh khế 3RP-80 làm việc với chất lỏng nóng. Phớt phải vừa ngăn rò rỉ theo trục, vừa chịu ma sát và nhiệt độ của sản phẩm.
Vật liệu mặt phớt cần bảo đảm:
Chịu nhiệt phù hợp
Chống mài mòn
Không biến dạng nhanh
Tương thích với chất bơm
Duy trì bề mặt làm kín ổn định
Với chất lỏng có nhiệt độ cao hoặc dễ kết tinh, có thể cần sử dụng phớt đôi kết hợp chất lỏng đệm. Hệ thống này giúp làm mát, bôi trơn mặt phớt và hạn chế sản phẩm nóng tiếp xúc trực tiếp với vùng làm kín.
Gioăng được lắp tại nắp bơm, cụm phớt và các mặt ghép cố định. Khi tiếp xúc lâu với nhiệt độ cao, vật liệu gioăng không phù hợp có thể bị cứng, nứt, trương nở hoặc mất độ đàn hồi.
Gioăng sử dụng cho máy bơm chất nóng cần được lựa chọn theo:
Nhiệt độ làm việc
Thành phần hóa học của chất lỏng
Hàm lượng dầu hoặc dung môi
Áp suất hệ thống
Hóa chất vệ sinh sử dụng
Gioăng phù hợp giúp duy trì độ kín, hạn chế chất nóng rò ra ngoài và bảo vệ khu vực lắp đặt.
Một số chất lỏng chỉ có thể bơm được khi duy trì ở nhiệt độ nhất định. Nếu nhiệt độ giảm, sản phẩm có thể tăng độ nhớt, đông đặc hoặc bám cứng trong buồng bơm.
Máy bơm cánh khế 3RP-80 có thể được kết hợp với áo gia nhiệt quanh đầu bơm. Hơi nóng, nước nóng hoặc dầu tải nhiệt đi qua áo để giữ thân bơm ở nhiệt độ phù hợp.
Giải pháp này đặc biệt hữu ích khi bơm:
Chocolate nóng chảy
Mật rỉ đường
Mỡ động vật
Dầu thực vật dễ đông
Sáp nóng
Nhựa lỏng
Keo dán cần gia nhiệt
Áo gia nhiệt chủ yếu giữ sản phẩm không đông trong đầu bơm, không nên dùng để làm nguyên liệu nóng vượt quá giới hạn cho phép.
Nhiệt độ có ảnh hưởng trực tiếp đến độ nhớt của chất lỏng. Khi nhiệt độ giảm, nhiều sản phẩm trở nên đặc hơn và làm lực cản trong đầu bơm tăng lên.
Động cơ 11 kW kết hợp hộp giảm tốc tạo mô-men xoắn lớn tại tốc độ 500 vòng/phút. Nguồn lực này giúp cặp cánh khế:
Duy trì chuyển động khi nguyên liệu đặc lên
Thắng lực bám dính của sản phẩm
Hạn chế tụt tốc
Đẩy chất lỏng qua đường ống
Làm việc với áp suất đến khoảng 0,7 MPa
Tuy nhiên, không nên cố khởi động nếu chất lỏng đã đông cứng hoàn toàn trong buồng bơm. Mô-men xoắn lớn có thể làm hỏng cánh khế, trục hoặc hộp giảm tốc.
Cửa hút và cửa xả DN80 tạo tiết diện dòng chảy rộng, phù hợp với chất lỏng nóng có độ nhớt cao.
Kết nối DN80 giúp:
Giảm trở lực tại cửa hút
Hỗ trợ sản phẩm điền đầy khoang bơm
Hạn chế sụt áp cục bộ
Giảm nguy cơ đông tại vị trí thắt
Phù hợp với lưu lượng khoảng 24 m³/h
Đối với chất dễ đặc lại khi mất nhiệt, đường ống nối với máy cũng cần được bảo ôn hoặc gia nhiệt đồng bộ để tránh hình thành các điểm đông cứng.
Khi bơm chất lỏng nóng, không nên đưa sản phẩm nhiệt độ cao đột ngột vào một đầu bơm đang lạnh. Chênh lệch nhiệt quá lớn có thể làm các chi tiết giãn nở không đều.
Quy trình khởi động phù hợp nên gồm:
Gia nhiệt đầu bơm từ từ
Làm nóng đường ống đồng đều
Kiểm tra phớt và gioăng
Mở hoàn toàn van hút và van xả
Quay thử trục bằng tay
Khởi động ở tốc độ thấp
Theo dõi nhiệt độ và dòng điện
Tăng nhiệt có kiểm soát giúp thân bơm, cánh khế và trục giãn nở đồng đều, giảm nguy cơ bó cánh.
Sau khi máy dừng, chất lỏng nóng còn lại trong buồng bơm có thể nguội và đông cứng. Đây là nguyên nhân thường gặp khiến cánh khế bị kẹt trong lần khởi động tiếp theo.
Tùy loại sản phẩm, cần:
Xả hết chất lỏng còn lại
Tuần hoàn dung dịch vệ sinh phù hợp
Duy trì gia nhiệt trong thời gian cần thiết
Làm sạch cánh khế và buồng bơm
Kiểm tra khả năng quay trước khi khởi động lại
Việc vệ sinh đúng thời điểm giúp bảo vệ đầu bơm và duy trì khả năng làm việc với chất lỏng nhiệt độ cao trong thời gian dài.
Khả năng chịu nhiệt của máy bơm cánh khế 3RP-80 không chỉ do thân bơm quyết định. Giới hạn vận hành thực tế thường phụ thuộc vào bộ phận có khả năng chịu nhiệt thấp nhất.
Các yếu tố cần kiểm tra gồm:
Vật liệu thân bơm
Vật liệu cánh khế
Loại phớt cơ khí
Vật liệu gioăng
Dầu bôi trơn hộp bánh răng
Khả năng làm mát ổ bi
Khớp nối truyền động
Phương pháp gia nhiệt
Tốc độ tăng hoặc giảm nhiệt
Trước khi sử dụng với chất nóng, cần xác nhận nhiệt độ cho phép từ hồ sơ kỹ thuật của cấu hình máy cụ thể.
Khả năng chịu nhiệt độ cao của máy bơm cánh khế 3RP-80 đến từ kết cấu thân bơm ổn định, cặp cánh khế không tiếp xúc, tốc độ 500 vòng/phút và khả năng kết hợp áo gia nhiệt.
Động cơ 11 kW cung cấp mô-men xoắn lớn để vận chuyển chất lỏng nóng có độ nhớt cao, trong khi kết nối DN80 giúp nguyên liệu lưu thông thuận lợi. Tốc độ thấp còn hạn chế ma sát, sinh nhiệt và tác động lên cấu trúc sản phẩm.
Tuy nhiên, mức nhiệt độ tối đa phải được xác định theo vật liệu thân bơm, phớt, gioăng và cấu hình thực tế. Khi lựa chọn đúng vật liệu, gia nhiệt từ từ và không để sản phẩm đông cứng trong buồng bơm, máy bơm cánh khế 3RP-80 có thể làm việc ổn định trong nhiều hệ thống vận chuyển chất lỏng nóng.
Máy bơm cánh khế 3RP-80 có khả năng làm việc tốt với chất lỏng nhiệt độ cao nhờ kết cấu cơ khí chắc chắn, tốc độ quay thấp và cơ chế cánh khế không tiếp xúc trực tiếp. Đây là ưu điểm quan trọng khi máy được sử dụng để vận chuyển chocolate nóng chảy, siro gia nhiệt, mật đường, dầu nóng, mỡ, sáp hoặc các nguyên liệu cần duy trì nhiệt độ để giữ trạng thái lỏng.
Với lưu lượng khoảng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, máy có thể đáp ứng các dây chuyền bơm chất nóng khi vật liệu thân bơm, cánh khế, phớt và gioăng được lựa chọn đúng theo nhiệt độ vận hành thực tế.
Thân máy bơm cánh khế 3RP-80 là bộ phận trực tiếp bao quanh buồng chứa chất lỏng nóng. Kết cấu thân có độ cứng cao giúp hạn chế biến dạng khi nhiệt độ và áp suất cùng tăng trong quá trình vận hành.
Khả năng giữ ổn định hình dạng của thân bơm rất quan trọng vì bên trong đầu bơm tồn tại các khe hở nhỏ giữa:
Hai cánh khế
Cánh khế và thành buồng bơm
Mặt bên cánh khế và nắp bơm
Nếu thân bơm bị biến dạng do nhiệt, các khe hở này có thể thay đổi, làm cánh khế cọ vào thân hoặc làm tăng rò rỉ nội bộ. Kết cấu chắc chắn giúp duy trì vị trí tương đối chính xác giữa các bộ phận khi máy làm việc trong phạm vi nhiệt độ thiết kế.
Hai cánh khế bên trong máy bơm 3RP-80 quay sát nhau nhưng không chạm trực tiếp. Cặp bánh răng đồng bộ giữ hai cánh quay đúng pha và duy trì khe hở kỹ thuật.
Do không có sự ma sát trực tiếp giữa hai cánh, lượng nhiệt phát sinh trong buồng bơm được hạn chế. Đây là ưu điểm rõ rệt khi chất lỏng đưa vào máy đã có nhiệt độ cao.
Cơ chế không tiếp xúc giúp:
Giảm nhiệt sinh ra do ma sát
Hạn chế cánh khế giãn nở quá mức
Bảo vệ bề mặt cánh
Giảm tải nhiệt lên phớt cơ khí
Hạn chế làm sản phẩm nóng thêm
Nhờ đó, máy vận chuyển chất nóng mà không tạo thêm tác động nhiệt quá lớn lên nguyên liệu.
Máy bơm cánh khế 3RP-80 vận hành ở tốc độ khoảng 500 vòng/phút. Đây là tốc độ tương đối thấp, phù hợp với việc vận chuyển chất lỏng nóng và có độ nhớt cao.
Tốc độ thấp giúp giảm:
Ma sát tại ổ bi
Ma sát tại phớt cơ khí
Nhiệt phát sinh trong hộp bánh răng
Lực cắt tác động lên sản phẩm
Rung động của đầu bơm
Khi lượng nhiệt phát sinh từ chuyển động cơ khí được hạn chế, máy dễ duy trì trạng thái làm việc ổn định hơn trong môi trường nhiệt độ cao.
Khả năng chịu nhiệt thực tế của máy bơm cánh khế 3RP-80 phụ thuộc lớn vào vật liệu của những bộ phận tiếp xúc trực tiếp với chất lỏng.
Thân bơm và cánh khế cần có:
Độ bền cơ học phù hợp
Khả năng chống biến dạng nhiệt
Khả năng chống ăn mòn
Tính ổn định khi nhiệt độ thay đổi
Bề mặt ít bám dính nguyên liệu
Trong nhiều ứng dụng thực phẩm, mỹ phẩm hoặc hóa chất, vật liệu inox phù hợp thường được ưu tiên. Tuy nhiên, cấp vật liệu cụ thể phải được xác định theo nhiệt độ, thành phần hóa học và tính ăn mòn của từng chất bơm.
Không nên chỉ dựa vào tên model 3RP-80 để xác định nhiệt độ tối đa nếu chưa kiểm tra cấu hình vật liệu thực tế của máy.
Kim loại sẽ giãn nở khi nhiệt độ tăng. Vì vậy, khe hở giữa cánh khế và thân bơm phải được tính toán để vừa hạn chế rò rỉ nội bộ, vừa tạo đủ khoảng trống cho các chi tiết giãn nở.
Nếu khe hở quá nhỏ, khi nhiệt độ tăng có thể xảy ra:
Cánh khế cọ vào thành bơm
Hai cánh khế va chạm
Động cơ tăng dòng điện
Đầu bơm rung và phát tiếng kêu
Trục hoặc bánh răng chịu tải bất thường
Khe hở nhiệt phù hợp giúp cặp cánh tiếp tục quay ổn định khi chất bơm nóng lên, đồng thời bảo vệ các bộ phận truyền động khỏi hiện tượng bó kẹt.
Phớt cơ khí là bộ phận đặc biệt quan trọng khi máy bơm cánh khế 3RP-80 làm việc với chất lỏng nóng. Phớt phải vừa ngăn rò rỉ theo trục, vừa chịu ma sát và nhiệt độ của sản phẩm.
Vật liệu mặt phớt cần bảo đảm:
Chịu nhiệt phù hợp
Chống mài mòn
Không biến dạng nhanh
Tương thích với chất bơm
Duy trì bề mặt làm kín ổn định
Với chất lỏng có nhiệt độ cao hoặc dễ kết tinh, có thể cần sử dụng phớt đôi kết hợp chất lỏng đệm. Hệ thống này giúp làm mát, bôi trơn mặt phớt và hạn chế sản phẩm nóng tiếp xúc trực tiếp với vùng làm kín.
Gioăng được lắp tại nắp bơm, cụm phớt và các mặt ghép cố định. Khi tiếp xúc lâu với nhiệt độ cao, vật liệu gioăng không phù hợp có thể bị cứng, nứt, trương nở hoặc mất độ đàn hồi.
Gioăng sử dụng cho máy bơm chất nóng cần được lựa chọn theo:
Nhiệt độ làm việc
Thành phần hóa học của chất lỏng
Hàm lượng dầu hoặc dung môi
Áp suất hệ thống
Hóa chất vệ sinh sử dụng
Gioăng phù hợp giúp duy trì độ kín, hạn chế chất nóng rò ra ngoài và bảo vệ khu vực lắp đặt.
Một số chất lỏng chỉ có thể bơm được khi duy trì ở nhiệt độ nhất định. Nếu nhiệt độ giảm, sản phẩm có thể tăng độ nhớt, đông đặc hoặc bám cứng trong buồng bơm.
Máy bơm cánh khế 3RP-80 có thể được kết hợp với áo gia nhiệt quanh đầu bơm. Hơi nóng, nước nóng hoặc dầu tải nhiệt đi qua áo để giữ thân bơm ở nhiệt độ phù hợp.
Giải pháp này đặc biệt hữu ích khi bơm:
Chocolate nóng chảy
Mật rỉ đường
Mỡ động vật
Dầu thực vật dễ đông
Sáp nóng
Nhựa lỏng
Keo dán cần gia nhiệt
Áo gia nhiệt chủ yếu giữ sản phẩm không đông trong đầu bơm, không nên dùng để làm nguyên liệu nóng vượt quá giới hạn cho phép.
Nhiệt độ có ảnh hưởng trực tiếp đến độ nhớt của chất lỏng. Khi nhiệt độ giảm, nhiều sản phẩm trở nên đặc hơn và làm lực cản trong đầu bơm tăng lên.
Động cơ 11 kW kết hợp hộp giảm tốc tạo mô-men xoắn lớn tại tốc độ 500 vòng/phút. Nguồn lực này giúp cặp cánh khế:
Duy trì chuyển động khi nguyên liệu đặc lên
Thắng lực bám dính của sản phẩm
Hạn chế tụt tốc
Đẩy chất lỏng qua đường ống
Làm việc với áp suất đến khoảng 0,7 MPa
Tuy nhiên, không nên cố khởi động nếu chất lỏng đã đông cứng hoàn toàn trong buồng bơm. Mô-men xoắn lớn có thể làm hỏng cánh khế, trục hoặc hộp giảm tốc.
Cửa hút và cửa xả DN80 tạo tiết diện dòng chảy rộng, phù hợp với chất lỏng nóng có độ nhớt cao.
Kết nối DN80 giúp:
Giảm trở lực tại cửa hút
Hỗ trợ sản phẩm điền đầy khoang bơm
Hạn chế sụt áp cục bộ
Giảm nguy cơ đông tại vị trí thắt
Phù hợp với lưu lượng khoảng 24 m³/h
Đối với chất dễ đặc lại khi mất nhiệt, đường ống nối với máy cũng cần được bảo ôn hoặc gia nhiệt đồng bộ để tránh hình thành các điểm đông cứng.
Khi bơm chất lỏng nóng, không nên đưa sản phẩm nhiệt độ cao đột ngột vào một đầu bơm đang lạnh. Chênh lệch nhiệt quá lớn có thể làm các chi tiết giãn nở không đều.
Quy trình khởi động phù hợp nên gồm:
Gia nhiệt đầu bơm từ từ
Làm nóng đường ống đồng đều
Kiểm tra phớt và gioăng
Mở hoàn toàn van hút và van xả
Quay thử trục bằng tay
Khởi động ở tốc độ thấp
Theo dõi nhiệt độ và dòng điện
Tăng nhiệt có kiểm soát giúp thân bơm, cánh khế và trục giãn nở đồng đều, giảm nguy cơ bó cánh.
Sau khi máy dừng, chất lỏng nóng còn lại trong buồng bơm có thể nguội và đông cứng. Đây là nguyên nhân thường gặp khiến cánh khế bị kẹt trong lần khởi động tiếp theo.
Tùy loại sản phẩm, cần:
Xả hết chất lỏng còn lại
Tuần hoàn dung dịch vệ sinh phù hợp
Duy trì gia nhiệt trong thời gian cần thiết
Làm sạch cánh khế và buồng bơm
Kiểm tra khả năng quay trước khi khởi động lại
Việc vệ sinh đúng thời điểm giúp bảo vệ đầu bơm và duy trì khả năng làm việc với chất lỏng nhiệt độ cao trong thời gian dài.
Khả năng chịu nhiệt của máy bơm cánh khế 3RP-80 không chỉ do thân bơm quyết định. Giới hạn vận hành thực tế thường phụ thuộc vào bộ phận có khả năng chịu nhiệt thấp nhất.
Các yếu tố cần kiểm tra gồm:
Vật liệu thân bơm
Vật liệu cánh khế
Loại phớt cơ khí
Vật liệu gioăng
Dầu bôi trơn hộp bánh răng
Khả năng làm mát ổ bi
Khớp nối truyền động
Phương pháp gia nhiệt
Tốc độ tăng hoặc giảm nhiệt
Trước khi sử dụng với chất nóng, cần xác nhận nhiệt độ cho phép từ hồ sơ kỹ thuật của cấu hình máy cụ thể.
Khả năng chịu nhiệt độ cao của máy bơm cánh khế 3RP-80 đến từ kết cấu thân bơm ổn định, cặp cánh khế không tiếp xúc, tốc độ 500 vòng/phút và khả năng kết hợp áo gia nhiệt.
Động cơ 11 kW cung cấp mô-men xoắn lớn để vận chuyển chất lỏng nóng có độ nhớt cao, trong khi kết nối DN80 giúp nguyên liệu lưu thông thuận lợi. Tốc độ thấp còn hạn chế ma sát, sinh nhiệt và tác động lên cấu trúc sản phẩm.
Tuy nhiên, mức nhiệt độ tối đa phải được xác định theo vật liệu thân bơm, phớt, gioăng và cấu hình thực tế. Khi lựa chọn đúng vật liệu, gia nhiệt từ từ và không để sản phẩm đông cứng trong buồng bơm, máy bơm cánh khế 3RP-80 có thể làm việc ổn định trong nhiều hệ thống vận chuyển chất lỏng nóng.
Máy bơm cánh khế 3RP-80 công suất 11 kW tốc độ quay 500 vòng/phút kết nối DN80
