Thiết kế mặt bích của bơm inline model ISG100-250A, IRG100-250A là yếu tố quan trọng giúp dòng bơm này dễ dàng lắp đặt vào hệ thống đường ống, đảm bảo độ kín khít, ổn định và an toàn khi vận hành. Với cấu hình hút – xả đồng trục, mặt bích tiêu chuẩn và độ bền cao, hai model ISG và IRG mang lại hiệu quả lắp đặt vượt trội trong các hệ thống cấp nước, HVAC, PCCC và công nghiệp.
Mặt bích hút và xả được bố trí nằm trên cùng một đường thẳng, giúp:
Lắp trực tiếp vào tuyến ống thẳng
Không cần thay đổi kết cấu đường ống
Tiết kiệm diện tích, đặc biệt trong phòng máy nhỏ hoặc giếng kỹ thuật
Vì dòng chảy không bị đổi hướng gấp khúc, thiết kế mặt bích đồng trục giúp:
Duy trì áp lực ổn định
Giảm lực cản dòng
Tăng hiệu suất bơm
Mặt bích của bơm ISG100-250A và IRG100-250A thường tuân theo tiêu chuẩn:
DIN / ISO PN16 hoặc PN25
Độ dày và kết cấu chịu áp tốt
Khoảng cách lỗ bu lông chuẩn hóa
Nhờ đó, bơm dễ dàng kết nối với các loại van, ống thép, ống gang hoặc phụ kiện tiêu chuẩn.
Với tiêu chuẩn PN16 – PN25, mặt bích chịu được:
Áp lực vận hành cao
Rung động mạnh
Tải trọng đường ống
Điều này giúp bơm vận hành an toàn trong các hệ thống áp suất lớn như PCCC hoặc HVAC.
Mặt bích thường chế tạo từ gang:
Chịu lực siết tốt
Ít biến dạng theo thời gian
Chống ăn mòn nhờ lớp sơn phủ epoxy
Dùng trong ứng dụng nước nóng, hóa chất nhẹ hoặc môi trường ẩm mặn.
Khoảng cách lỗ bu lông và độ dày mặt bích đảm bảo:
Tải trọng đường ống không tác động lệch lên trục
Hạn chế cong vênh thân bơm
Tăng độ ổn định khi vận hành
Thiết kế mặt bích dày, liền khối giúp bơm:
Đứng vững khi vận hành áp cao
Giảm truyền rung lên hệ thống đường ống
Bảo vệ vòng bi và phớt cơ khí
Khi cần tháo buồng bơm để bảo trì:
Không phải tháo cả hệ thống đường ống
Chỉ cần tháo bu lông mặt bích là có thể tách thân bơm
Thời gian bảo trì ngắn, phù hợp hệ thống vận hành liên tục
Mặt bích chuẩn giúp dễ lắp với:
Van một chiều
Van cổng
Van bướm
Đồng hồ áp
Khớp nối mềm
Điều này hỗ trợ tối ưu cho các hệ thống cần thay đổi cấu trúc hoặc nâng cấp.
Tùy môi trường nước, mặt bích dùng gioăng:
EPDM → nước sạch, nước nóng, HVAC
NBR → nước có dầu nhẹ hoặc hệ thống công nghiệp
Gioăng giúp:
Ngăn rò rỉ
Giữ áp ổn định
Tăng tuổi thọ mặt bích
Dễ đấu nối với đường ống
Đảm bảo kín khít tuyệt đối khi vận hành
Giảm rung – giảm tiếng ồn
Dễ bảo trì, tháo lắp nhanh
Tiết kiệm diện tích nhờ thiết kế thẳng hàng
Tương thích tiêu chuẩn – dễ thay thế
Thiết kế mặt bích của bơm inline model ISG100-250A, IRG100-250A mang lại nhiều lợi ích vượt trội, từ tối ưu không gian lắp đặt, giảm tổn thất thủy lực đến tăng độ chắc chắn và độ kín khít của hệ thống. Nhờ tiêu chuẩn quốc tế, vật liệu bền và khả năng chịu áp cao, hai model này phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp. Đây chính là một trong những điểm mạnh làm cho bơm inline trở thành lựa chọn hàng đầu trong các hệ thống cấp nước và HVAC hiện đại.
Các bộ phận chính của bơm inline model ISG100-250A, IRG100-250A được thiết kế theo cấu trúc trục thẳng hàng, liền khối và tối ưu cho hiệu suất – độ bền – khả năng bảo trì. Việc nắm rõ từng bộ phận giúp vận hành, lắp đặt và bảo dưỡng bơm đúng kỹ thuật.
Thân bơm được đúc từ gang hoặc inox, tạo thành buồng xoắn (volute) bao quanh cánh bơm. Chức năng của thân bơm là:
Chịu áp lực dòng chảy trong quá trình vận hành
Dẫn hướng nước từ cánh bơm ra ống xả
Giữ toàn bộ kết cấu bơm vững chắc
Thiết kế thân bơm dạng liền khối giúp giảm rung, tăng độ ổn định.
Cánh bơm là bộ phận tạo lực ly tâm, giúp hút nước từ tâm và đẩy mạnh ra mép ngoài.
Đặc điểm của cánh bơm ISG100-250A, IRG100-250A:
Dạng kín hoặc bán kín, hiệu suất cao
Gia công chính xác để giảm tổn thất thủy lực
Được cân bằng động để giảm rung và mài mòn
Cánh bơm giữ vai trò quyết định lưu lượng và cột áp của bơm.
Trục nối liền động cơ và cánh bơm theo dạng đồng tâm inline.
Đặc điểm:
Làm từ thép hợp kim bền, chịu lực tốt
Truyền lực trực tiếp từ động cơ đến cánh bơm
Giảm thất thoát năng lượng do không có khớp nối trung gian
Phớt cơ khí nằm giữa trục và thân bơm, nhiệm vụ chính:
Ngăn nước rò rỉ ra ngoài
Bảo vệ vòng bi và động cơ khỏi hơi nước, bụi, chất lỏng
Phớt thường làm từ ceramic, tungsten carbide hoặc silicon carbide để tăng độ bền và chống mài mòn.
Hai mặt bích nằm trên cùng một trục thẳng hàng (inline).
Lợi ích:
Lắp trực tiếp vào đường ống mà không cần thay đổi hướng
Tiết kiệm diện tích
Giảm tổn thất áp lực tại điểm nối
Đây là đặc trưng quan trọng của bơm inline.
Là bộ phận cung cấp lực quay cho toàn bộ bơm.
Đặc điểm:
Thường dùng động cơ chuẩn IE2/IE3, hiệu suất cao
Vỏ động cơ có khe tản nhiệt giúp giảm nhiệt độ
Tương thích với biến tần để điều chỉnh tốc độ
Động cơ đặt trên thân bơm theo dạng đứng, giúp tiết kiệm diện tích.
Vòng bi đỡ trục, giúp trục quay nhẹ và ổn định.
Chức năng:
Giảm ma sát khi trục quay
Chịu tải xuyên tâm và tải dọc trục
Ổn định trục trong vận hành liên tục
Vòng bi chất lượng tốt giúp giảm rung và tăng tuổi thọ bơm.
Là khoang dẫn nước bao quanh cánh bơm.
Vai trò:
Giảm tốc độ dòng chảy
Tăng áp lực
Dẫn nước ra ống xả một cách hiệu quả
Buồng volute được thiết kế theo tiêu chuẩn thủy lực để đạt hiệu suất cao nhất.
Chân đế giúp ổn định bơm trong quá trình lắp đặt và vận hành.
Chức năng:
Hạn chế rung truyền xuống nền
Giữ bơm đứng thẳng
Tạo điểm tựa khi bảo trì
Bệ nhỏ gọn nhờ thiết kế inline đứng.
Gắn ở cuối động cơ để tản nhiệt.
Vai trò:
Giữ động cơ không bị quá nhiệt
Tăng tuổi thọ dây quấn và vòng bi động cơ
Đảm bảo vận hành liên tục 24/24 trong hệ thống HVAC và PCCC
Tùy phiên bản, bơm có buồng dầu bôi trơn giữa phớt và vòng bi.
Chức năng:
Giảm ma sát phớt cơ khí
Tăng độ kín và chống xâm nhập của chất lỏng
Tăng độ bền của trục và vòng bi
Các bộ phận chính của bơm inline model ISG100-250A, IRG100-250A bao gồm thân bơm, cánh bơm, trục, phớt cơ khí, mặt bích inline, động cơ, vòng bi, buồng volute, quạt làm mát và giá đỡ. Những bộ phận này được thiết kế đồng bộ để tạo ra một hệ thống bơm gọn, hiệu suất cao, độ bền lớn và dễ dàng bảo trì. Hiểu rõ chức năng của từng bộ phận sẽ giúp vận hành và bảo dưỡng bơm chính xác, an toàn và tối ưu nhất.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

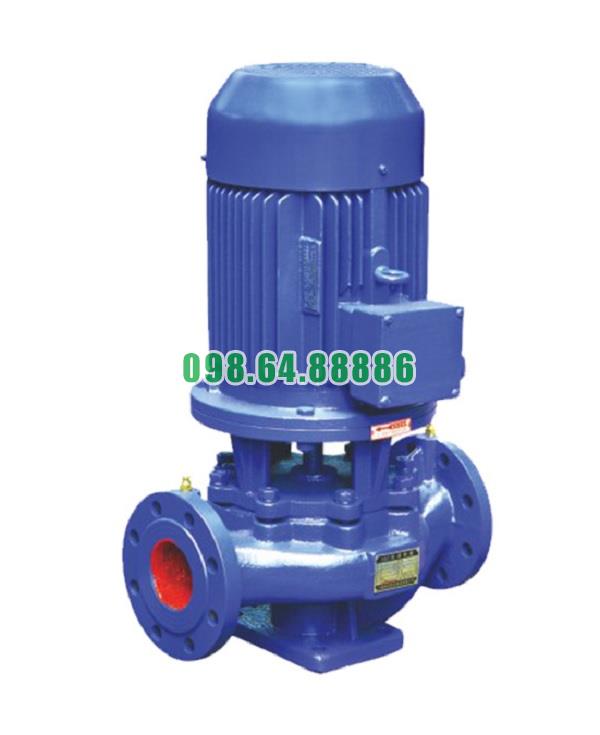

Máy bơm inline, bơm lắp thẳng trục đứng ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
