Bơm ly tâm trục đứng ISG80-315C là dòng bơm inline chuyên dụng cho hệ thống cấp nước sạch, tăng áp và tuần hoàn công nghiệp. Cấu tạo của bơm được thiết kế khoa học, tối ưu cho hiệu suất thủy lực cao, vận hành ổn định và bảo dưỡng thuận tiện.
Là bộ phận bao quanh, tạo buồng chứa chất lỏng.
Chế tạo bằng gang đúc HT200/HT250 phủ sơn epoxy hoặc inox 304/316 tùy môi trường làm việc.
Có gân tăng cứng, chịu được áp lực cao và giảm rung động.
Kiểu inline: cửa hút và xả đồng trục, giúp dòng chảy thẳng, giảm thất thoát áp suất.
Bao quanh cánh bơm, có hình dạng xoắn ốc.
Nhiệm vụ: thu dòng chất lỏng từ cánh bơm và dẫn ra cửa xả.
Thiết kế giúp biến đổi động năng thành áp năng, tạo cột áp lớn và ổn định.
Gắn trực tiếp vào trục bơm, là bộ phận quan trọng tạo lực ly tâm.
Chế tạo từ gang, đồng hoặc inox, cân bằng động chính xác để hạn chế rung lắc.
Cánh bơm dạng kín, phù hợp cho nước sạch và nước công nghiệp ≤ 80°C.
Truyền động từ động cơ đến cánh bơm.
Làm bằng thép hợp kim hoặc inox 304/316, có độ cứng cao, chịu mài mòn tốt.
Trục được lắp vòng bi chất lượng cao (SKF, NSK), giảm ma sát và tăng tuổi thọ.
Lắp tại vị trí trục đi qua thân bơm.
Có nhiệm vụ ngăn rò rỉ chất lỏng ra ngoài trong quá trình vận hành.
Vật liệu: Ceramic, Carbon, Silicon carbide, đảm bảo kín khít và bền bỉ.
Động cơ gắn trực tiếp với trục bơm (direct coupling).
Tiêu chuẩn: IP55, cách điện cấp F, chịu được môi trường ẩm và vận hành liên tục.
Công suất phù hợp với lưu lượng và cột áp thiết kế của model ISG80-315C.
Được bố trí ở cả hai đầu trục, giúp trục quay êm, hạn chế rung động.
Thường dùng vòng bi NSK hoặc SKF, tuổi thọ cao, ít phải thay thế.
Là phần khung đỡ, giữ cố định toàn bộ cụm bơm.
Thiết kế chắc chắn, có thể gắn trực tiếp xuống nền hoặc giá đỡ.
Cấu tạo chi tiết của bơm ly tâm trục đứng ISG80-315C gồm: thân bơm, buồng xoắn, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ và đế bơm. Nhờ thiết kế inline thẳng hàng, bơm mang lại hiệu suất thủy lực cao, dễ lắp đặt và bảo dưỡng, phù hợp cho nhiều hệ thống cấp nước và tăng áp.
Bơm ly tâm trục đứng IRG80-315C là dòng bơm inline chuyên dùng cho hệ thống nước nóng tuần hoàn và cấp nước áp lực cao. Nguyên lý hoạt động của bơm dựa trên lực ly tâm để biến đổi năng lượng cơ học từ động cơ thành năng lượng thủy lực của dòng chất lỏng.
Động cơ điện 3 pha: cung cấp mô-men xoắn để quay trục bơm với tốc độ cao.
Trục bơm: truyền trực tiếp lực từ động cơ đến bánh công tác.
Bánh công tác (cánh bơm): thiết kế cong thủy lực, gắn chặt trên trục, là bộ phận trực tiếp tạo lực ly tâm.
Thân bơm: bao kín bánh công tác, dẫn hướng dòng chảy từ cửa hút sang cửa xả.
Phớt cơ khí: làm kín trục, ngăn rò rỉ chất lỏng ra ngoài.
Khi động cơ quay, trục bơm kéo bánh công tác quay với tốc độ cao.
Nước đi vào tâm bánh công tác qua cửa hút nhờ áp suất chênh lệch.
Dưới tác dụng của lực ly tâm, nước bị đẩy từ tâm ra mép ngoài của bánh công tác.
Khi nước ra khỏi cánh, vận tốc lớn được chuyển đổi thành áp lực cao trong buồng bơm.
Nước sau đó được đẩy ra cửa xả, cung cấp cho hệ thống với lưu lượng và áp suất ổn định.
Do thiết kế trục đứng, cửa hút và cửa xả thẳng hàng (inline), dòng chảy đi qua bơm gần như không đổi hướng, giảm tổn thất áp lực.
Bơm được tối ưu cho nước nóng, nên phớt cơ khí và gioăng được thiết kế chịu nhiệt, tránh rò rỉ khi nước giãn nở nhiệt.
Nguyên lý vận hành bảo đảm lưu lượng ổn định, thích hợp cho hệ thống tuần hoàn nước nóng, HVAC, công nghiệp nhiệt.
Nguyên lý hoạt động của bơm ly tâm trục đứng IRG80-315C là: động cơ quay → trục truyền lực → bánh công tác tạo lực ly tâm → nước hút vào tâm cánh và bị đẩy ra ngoài với áp suất cao → dòng nước ổn định được đưa vào hệ thống. Thiết kế inline giúp tiết kiệm không gian và giảm tổn thất thủy lực, đồng thời phớt chịu nhiệt bảo đảm an toàn khi bơm nước nóng áp suất cao.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315c-cong-suat-22kw-luu-luong-43-m3h.html

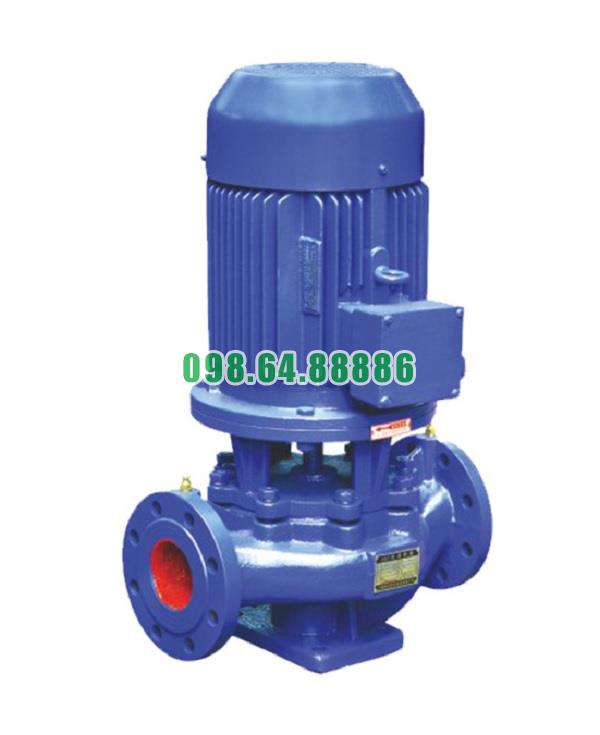

Máy bơm ly tâm trục đứng, inline, tăng áp ISG80-315C, IRG80-315C 22kw, 41m3, 85m
34.128.000 VND
