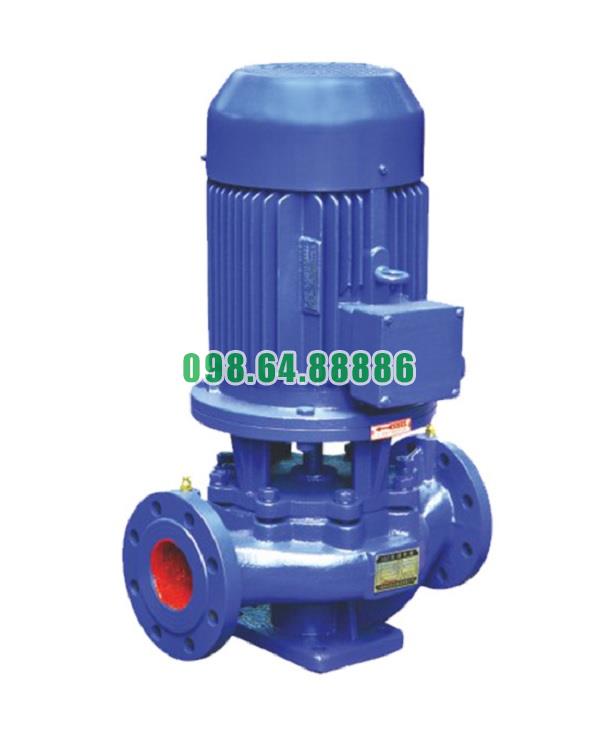

Máy bơm tăng áp inline, bơm trục đứng ISG80-200B, IRG80-200B 15kw, 43m3, 60m

Thiết kế module giúp dễ dàng tháo lắp bơm tăng áp inline model ISG80-200B, IRG80-200B

1. Cấu trúc module hóa – từng phần tách biệt rõ ràng

Bơm tăng áp inline ISG80-200B và IRG80-200B được thiết kế theo dạng module rời khối, trong đó các bộ phận chính được bố trí tách biệt và dễ tháo rời:

• Thân bơm: kết nối với đường ống qua mặt bích tiêu chuẩn, dễ tháo lắp không cần cắt hàn ống

• Cụm bánh công tác – trục bơm: có thể tháo riêng khỏi thân bơm

• Động cơ điện: liên kết với trục bơm qua khớp nối hoặc trục đồng tâm, tháo lắp nhanh mà không cần thay đổi cụm bơm

→ Thiết kế này giúp kỹ thuật viên dễ dàng tiếp cận từng bộ phận khi bảo trì, thay thế hoặc kiểm tra định kỳ, không cần tháo toàn bộ bơm ra khỏi hệ thống đường ống.

2. Liên kết mặt bích tiêu chuẩn, dễ tháo

Các điểm kết nối của bơm ISG80-200B và IRG80-200B sử dụng mặt bích tiêu chuẩn PN10 hoặc PN16, có đặc điểm:

• Lắp bulông – đai ốc phổ thông, không cần dụng cụ đặc biệt

• Có thể tháo rời đường ống chỉ bằng cờ lê

• Không ảnh hưởng đến kết cấu khung máy hoặc nền móng

→ Thích hợp cho các công trình cần bảo trì thường xuyên hoặc có quy định kiểm định định kỳ như bệnh viện, tòa nhà văn phòng, PCCC.

3. Thay thế linh kiện nhanh chóng mà không cần tháo rời hệ thống

Một trong những ưu điểm nổi bật của thiết kế module là:

• Phớt cơ khí có thể thay thế tại chỗ

• Vòng bi và cánh bơm có thể tháo lắp qua đầu động cơ, không cần tháo bơm ra khỏi đường ống

• Trục bơm lắp dạng chốt then hoặc khóa lục giác, thuận tiện cho việc rút trục

→ Rút ngắn thời gian bảo trì, tiết kiệm nhân lực và chi phí vận hành.

4. Hạn chế rò rỉ khi lắp lại sau tháo

Nhờ thiết kế chính xác từng module, các khớp nối được gia công bằng máy CNC độ chính xác cao, kết hợp với gioăng kín đàn hồi EPDM hoặc Viton, giúp:

• Dễ căn chỉnh đúng vị trí khi lắp lại

• Giữ độ kín khít cao, không gây rò rỉ sau bảo trì

• Không cần dán keo hoặc sử dụng vật liệu làm kín tạm thời

Thiết kế module giúp dễ dàng tháo lắp bơm tăng áp inline ISG80-200B, IRG80-200B là một ưu điểm vượt trội, thể hiện tính thân thiện với người dùng, kỹ thuật viên và nhà thầu bảo trì. Nhờ cấu trúc khối tách biệt, kết nối tiêu chuẩn và khả năng thay thế linh kiện tại chỗ, hai dòng bơm này không chỉ hoạt động hiệu quả mà còn tiết kiệm thời gian, chi phí bảo dưỡng và tăng tính ổn định lâu dài cho toàn bộ hệ thống

Cách bơm tăng áp inline model ISG80-200B, IRG80-200B chuyển đổi năng lượng

Nguyên lý chung: Từ điện năng → cơ năng → thủy năng

Bơm tăng áp inline ISG80-200B, IRG80-200B hoạt động dựa trên nguyên lý chuyển đổi điện năng thành thủy năng thông qua cơ năng trung gian. Cụ thể:

1. Động cơ điện nhận nguồn điện 3 pha (thường 380V), tạo ra moment quay.

2. Moment này truyền trực tiếp tới trục bơm (đồng trục), làm bánh công tác quay với tốc độ cao.

3. Bánh công tác quay sinh ra lực ly tâm, đẩy chất lỏng từ tâm cánh ra mép ngoài buồng xoáy, tạo ra năng lượng động và áp suất → gọi là thủy năng.

Toàn bộ quá trình diễn ra liên tục và đồng bộ, giúp nước được đẩy đi xa, lên cao hoặc tăng áp trong hệ thống.

Vai trò của từng bộ phận trong quá trình chuyển đổi năng lượng

Động cơ – nguồn tạo cơ năng chính

• Là nơi chuyển đổi điện năng thành chuyển động quay cơ học

• Công suất động cơ bơm ISG80-200B, IRG80-200B thường từ 3.0kW đến 15kW, tùy cột áp và lưu lượng

• Có thể là motor hiệu suất cao IE2 hoặc IE3 giúp tiết kiệm điện

Trục bơm – truyền tải chuyển động trực tiếp

• Trục nối trực tiếp giữa động cơ và bánh công tác

• Đảm bảo truyền lực không gián đoạn, giảm hao tổn do ma sát

• Là yếu tố then chốt giữ ổn định vận tốc quay và hướng quay, đảm bảo áp suất đầu ra không dao động

Bánh công tác – trái tim của quá trình tạo áp

• Thiết kế dạng ly tâm kín, thường 3–5 cánh cong hướng ra ngoài

• Khi quay, bánh công tác hút nước vào tâm và đẩy mạnh ra ngoại vi bằng lực ly tâm

• Chính lực này làm tăng vận tốc và áp lực dòng chảy, chuyển cơ năng thành thủy năng

Buồng bơm – tối ưu dòng chảy và gom áp lực

• Bao quanh bánh công tác, có hình dạng xoắn ốc hoặc buồng khuếch tán

• Là nơi dòng nước tăng tốc và nén lại trước khi ra đầu xả

• Tối ưu hóa dòng thủy lực để giảm tổn thất năng lượng và tối đa hóa hiệu suất

Tối ưu hiệu quả chuyển đổi bằng thiết kế đồng trục và inline

So với các dòng bơm truyền thống có khớp nối hoặc dây curoa, thiết kế đồng trục trực tiếp (inline) của ISG80-200B, IRG80-200B:

• Loại bỏ tổn hao do truyền động trung gian

• Đảm bảo đồng bộ tốc độ giữa motor và bánh công tác

• Giảm rung lắc, tăng hiệu quả truyền động → giúp chuyển đổi năng lượng hiệu quả hơn

Kết quả chuyển đổi năng lượng trong thực tế vận hành

Nhờ thiết kế tối ưu, quá trình chuyển đổi năng lượng của ISG80-200B, IRG80-200B đạt được:

• Cột áp lớn: từ 30–45 mét tùy cấu hình

• Lưu lượng ổn định: đảm bảo áp lực không dao động kể cả khi tải thay đổi

• Tiết kiệm điện năng: vì tỉ lệ điện năng → thủy năng hiệu quả, hạn chế lãng phí

Bơm tăng áp inline ISG80-200B, IRG80-200B là ví dụ điển hình cho hệ thống chuyển đổi năng lượng hiệu quả, từ điện năng → cơ năng → thủy năng, nhờ cấu trúc đồng trục và cánh ly tâm tiên tiến. Nhờ cơ chế chuyển đổi tối ưu, dòng bơm này giúp tăng áp lực nước mạnh mẽ, tiết kiệm năng lượng, đồng thời vận hành ổn định và bền bỉ trong mọi điều kiện hệ thống.

Thông số kỹ thuật và kích thước bơm model ISG80-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B

Đường cong hiệu suất bơm model ISG80-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200B

Phụ kiện và kích thước lắp đặt bơm model ISG80-200B

Phương thức lắp đặt bơm model ISG80-200B
