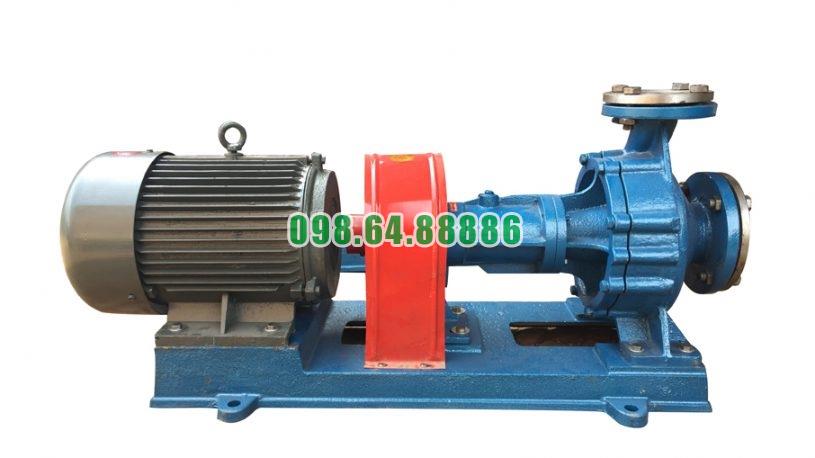

Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 tập trung vào khả năng tạo thành khoang bơm kín, chịu được áp lực của dòng dầu nóng và duy trì độ ổn định khi thiết bị vận hành ở nhiệt độ cao. Theo tài liệu dòng RY, thân bơm và nắp bơm là hai bộ phận chính thuộc cụm vỏ chịu áp.
Thân bơm RY65-40-200 bao quanh bánh công tác và tạo đường dẫn cho dầu truyền nhiệt đi qua bơm.
Dầu đi vào cửa hút theo phương dọc trục, tới tâm bánh công tác rồi được đẩy ra phía ngoài nhờ lực ly tâm. Sau đó, dòng dầu được thu gom trong thân bơm và dẫn tới cửa xả theo phương thẳng đứng.
Theo tài liệu của dòng RY, mặt bích hút, mặt bích đẩy và các bộ phận chịu áp được thiết kế theo mức 16 bar. Vì vậy, thân bơm phải duy trì độ cứng vững và độ kín trong suốt quá trình làm việc.
Nắp bơm được lắp trực tiếp với thân bơm để khép kín buồng làm việc.
Bộ phận này vừa có nhiệm vụ giữ dầu bên trong thân bơm, vừa tạo vị trí liên kết với cụm trục và ổ bi phía sau. Khi bơm hoạt động, nắp bơm phải chịu đồng thời áp suất của môi chất và nhiệt truyền từ dầu nóng.
Độ chính xác tại vị trí ghép giữa thân bơm và nắp bơm vì vậy ảnh hưởng trực tiếp đến khả năng làm kín của RY65-40-200.
Thân bơm và nắp bơm được cố định bằng hệ thống bu lông.
Các bu lông cần được siết đồng đều để tạo lực ép ổn định trên bề mặt ghép nối. Nếu liên kết bị lỏng hoặc lực siết không đều, khả năng làm kín có thể giảm khi áp suất và nhiệt độ trong bơm tăng lên.
Đây là vị trí cần được kiểm tra kỹ sau mỗi lần tháo lắp hoặc bảo dưỡng.
Điểm quan trọng của cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 là hai bộ phận này vừa chịu áp suất vừa tiếp xúc trực tiếp với dầu nóng.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C. Vì vậy, thân bơm và nắp bơm cần duy trì độ ổn định hình học khi nhiệt độ thay đổi trong quá trình gia nhiệt, vận hành và dừng máy.
Mặt bích hút và mặt bích đẩy là phần liền với hệ thống chịu áp của bơm.
Cửa hút tiếp nhận dầu từ đường ống vào thân bơm, trong khi cửa đẩy đưa dầu đã được tăng năng lượng trở lại hệ thống. Với mức thiết kế 16 bar, các vị trí này tạo liên kết chắc chắn giữa RY65-40-200 và hệ thống đường ống dầu truyền nhiệt.
Đường ống vẫn phải có giá đỡ riêng để tránh truyền tải trọng trực tiếp lên thân bơm và mặt bích.
Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 được thiết kế để tạo một khoang làm việc kín, chịu áp và thích nghi với môi chất nhiệt độ cao.
Thân bơm đảm nhiệm việc chứa và dẫn dòng dầu, trong khi nắp bơm khép kín buồng làm việc và liên kết với cụm trục. Với các bộ phận chịu áp và mặt bích được thiết kế theo mức 16 bar, cùng khả năng làm việc với môi chất tới 350°C, cụm thân bơm – nắp bơm là nền tảng quan trọng giúp RY65-40-200 duy trì độ kín và ổn định trong hệ thống dầu truyền nhiệt.
Tại sao Bơm dầu truyền nhiệt RY65-40-200 tiết kiệm điện hơn bơm làm mát bằng nước chủ yếu liên quan đến thiết kế tản nhiệt tự nhiên của dòng RY. Theo tài liệu kỹ thuật, dòng bơm này sử dụng phương án tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống, qua đó giảm thiết bị phụ trợ và chi phí vận hành.
Cần lưu ý rằng tài liệu không khẳng định riêng động cơ của RY65-40-200 tiêu thụ điện thấp hơn một bơm làm mát bằng nước có cùng điều kiện thủy lực. Lợi thế tiết kiệm điện nên được hiểu chủ yếu ở toàn bộ hệ thống phụ trợ.
Bơm làm mát bằng nước thường cần một hệ thống hỗ trợ để đưa nước đến khu vực cần giải nhiệt và đưa nước quay trở lại.
Với Bơm dầu truyền nhiệt RY65-40-200, nhiệt được giải phóng bằng phương thức tản nhiệt tự nhiên nên giảm nhu cầu sử dụng hệ thống nước làm mát riêng.
Điều này có thể giúp giảm điện năng dành cho các thiết bị phụ trợ của mạch làm mát.
Nếu một hệ thống làm mát bằng nước cần bơm tuần hoàn nước, thiết bị này cũng phải sử dụng điện trong thời gian hệ thống hoạt động.
RY65-40-200 không phụ thuộc vào phương thức làm mát nước truyền thống, vì vậy có thể loại bỏ hoặc giảm nhu cầu đối với nguồn điện dành cho bơm nước làm mát.
Đây là cơ sở chính để nói đến khả năng tiết kiệm điện ở cấp độ toàn hệ thống.
Thiết kế của dòng RY tận dụng quá trình truyền nhiệt từ các bộ phận nóng của bơm ra môi trường xung quanh.
Nhiệt được dẫn qua kết cấu kim loại và tỏa ra không khí mà không cần một hệ thống cưỡng bức bằng nước hoạt động liên tục.
Nhờ đó, quá trình giải nhiệt không phải phụ thuộc hoàn toàn vào một thiết bị tiêu thụ điện riêng.
Một hệ thống càng nhiều thiết bị phụ trợ thì tổng điện năng tiêu thụ trong quá trình vận hành càng có khả năng tăng.
Khi sử dụng Bơm dầu truyền nhiệt RY65-40-200, thiết kế tản nhiệt tự nhiên giúp giảm một số thành phần liên quan đến hệ thống làm mát nước như:
Bơm tuần hoàn nước.
Một số thiết bị hỗ trợ mạch nước làm mát.
Hệ thống điều khiển dành riêng cho thiết bị làm mát phụ trợ.
Việc giảm số lượng thiết bị phải hoạt động đồng thời là yếu tố giúp kiểm soát tổng mức tiêu thụ điện của hệ thống.
Ở phương án làm mát bằng nước, quá trình giải nhiệt chỉ được duy trì khi dòng nước lưu thông đúng yêu cầu.
Điều này có thể khiến hệ thống tuần hoàn nước phải hoạt động song song với bơm dầu trong thời gian dài.
Trong khi đó, RY65-40-200 sử dụng tản nhiệt tự nhiên, do đó không cần duy trì liên tục một dòng nước làm mát chỉ để giải nhiệt cho bơm.
Tài liệu của dòng RY nhấn mạnh rằng thiết kế tản nhiệt tự nhiên giúp giảm chi phí vận hành.
Lợi ích này không chỉ đến từ khả năng giảm thiết bị phụ trợ mà còn từ việc hệ thống được đơn giản hóa. Khi không phải duy trì một mạch nước làm mát riêng, doanh nghiệp có thể giảm thêm công việc vận hành và bảo dưỡng liên quan.
Do đó, lợi thế của RY65-40-200 nên được nhìn ở góc độ tổng chi phí vận hành của cụm bơm và hệ thống hỗ trợ, thay vì chỉ so sánh công suất động cơ bơm.
Thiết kế tản nhiệt tự nhiên còn giúp kết cấu hệ thống gọn hơn.
Khi số lượng thiết bị trung gian giảm, cũng giảm các điểm mà năng lượng phải được cung cấp để vận hành thiết bị phụ. Đây là lợi thế đáng chú ý đối với những hệ thống dầu truyền nhiệt phải làm việc liên tục nhiều giờ.
Trong thời gian vận hành dài, phần điện năng tiết kiệm từ các thiết bị phụ trợ có thể trở thành một yếu tố quan trọng trong tổng chi phí sử dụng.
Khi phân tích tại sao Bơm dầu truyền nhiệt RY65-40-200 tiết kiệm điện hơn bơm làm mát bằng nước, cần tránh nhầm lẫn giữa công suất của động cơ chính và điện năng của toàn hệ thống.
Tài liệu hiện có không cung cấp dữ liệu thử nghiệm để chứng minh động cơ RY65-40-200 tiêu thụ ít điện hơn một model bơm làm mát nước có cùng lưu lượng và cột áp.
Lợi thế được tài liệu hỗ trợ rõ hơn là:
tản nhiệt tự nhiên → giảm hệ thống làm mát nước → giảm thiết bị phụ trợ → giảm chi phí vận hành và có khả năng giảm điện năng phụ trợ.
Muốn tận dụng hiệu quả thiết kế tản nhiệt tự nhiên, khu vực lắp đặt bơm cần thông thoáng để nhiệt có thể thoát ra môi trường.
Các bề mặt tản nhiệt cũng cần được giữ sạch, tránh để bụi hoặc dầu bẩn tích tụ quá nhiều gây cản trở trao đổi nhiệt.
Đồng thời, bơm cần được vận hành trong vùng lưu lượng phù hợp, ổ bi được bôi trơn đúng và trục được căn chỉnh chính xác để tránh phát sinh tổn thất cơ học không cần thiết.
Tại sao Bơm dầu truyền nhiệt RY65-40-200 tiết kiệm điện hơn bơm làm mát bằng nước có thể được lý giải chủ yếu từ thiết kế tản nhiệt tự nhiên. Bơm không cần phụ thuộc vào hệ thống nước làm mát truyền thống, nhờ đó giảm nhu cầu sử dụng bơm tuần hoàn nước và các thiết bị phụ trợ liên quan.
Lợi thế tiết kiệm điện của RY65-40-200 vì vậy nên được hiểu ở cấp độ toàn bộ hệ thống vận hành, chứ không phải khẳng định động cơ chính của bơm luôn tiêu thụ ít điện hơn. Việc giảm thiết bị làm mát phụ trợ đồng thời giúp kết cấu gọn hơn, đơn giản hóa bảo dưỡng và góp phần giảm chi phí vận hành lâu dài.

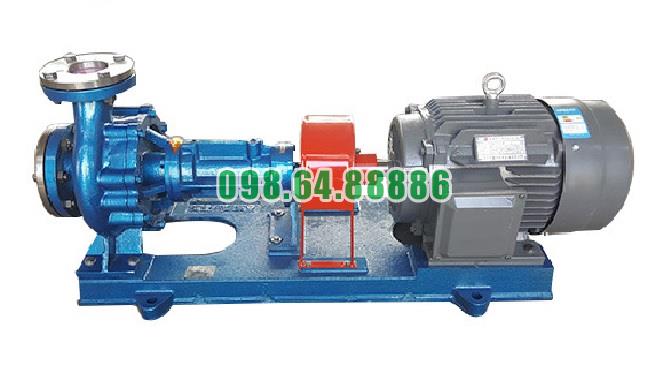

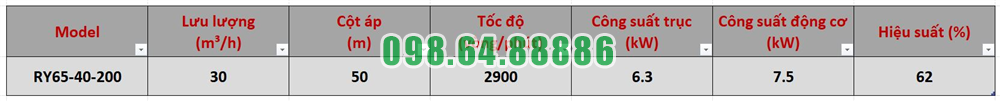

Bơm dầu nóng RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
