Bơm dầu truyền nhiệt RY80-50-250 cho nhà máy nhuộm và in dệt phù hợp với các hệ thống tuần hoàn dầu tải nhiệt dùng để cấp nhiệt gián tiếp cho thiết bị công nghệ. Dòng RY được xác định có ứng dụng trong ngành in và nhuộm dệt, đặc biệt tại những dây chuyền cần duy trì nguồn nhiệt liên tục trong thời gian dài.

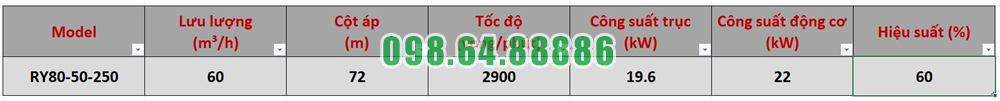

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với các vòng tuần hoàn dầu nóng có lưu lượng tương đối lớn và trở lực hệ thống tương ứng.
Trong nhà máy nhuộm và in dệt sử dụng dầu tải nhiệt, RY80-50-250 có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến thiết bị cần sử dụng nhiệt, sau đó đưa dầu hồi về để tiếp tục được gia nhiệt.
Chu trình cơ bản có thể hiểu:
Nguồn gia nhiệt → RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Bơm không trực tiếp tạo ra nhiệt. Vai trò chính là duy trì dòng dầu tải nhiệt liên tục để nhiệt lượng được vận chuyển đều tới các khu vực cần gia nhiệt.
Tại điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h.
Trong nhà máy nhuộm và in dệt, lưu lượng dầu ổn định giúp hệ thống duy trì quá trình vận chuyển nhiệt liên tục. Khi có nhiều thiết bị cùng sử dụng chung một vòng dầu tải nhiệt, khả năng tuần hoàn lượng dầu tương đối lớn giúp đáp ứng tốt hơn nhu cầu phân phối nhiệt của toàn hệ thống.
Lưu lượng thực tế vẫn cần phù hợp với thiết kế đường ống và nhu cầu của dây chuyền.
Hệ thống dầu tải nhiệt trong nhà máy dệt nhuộm có thể gồm nhiều đoạn ống, van, co cút và thiết bị trao đổi nhiệt. Những thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua các trở lực đó và tiếp tục tuần hoàn.
Điều này đặc biệt hữu ích khi mạng đường ống tương đối dài hoặc có nhiều thiết bị sử dụng nhiệt nằm trên cùng một hệ thống.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất không vượt quá 350°C.
Đặc tính này phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt của ngành nhuộm và in dệt.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ vận hành bắt buộc của dây chuyền. Nhiệt độ thực tế phải được xác định theo loại dầu tải nhiệt và yêu cầu công nghệ.

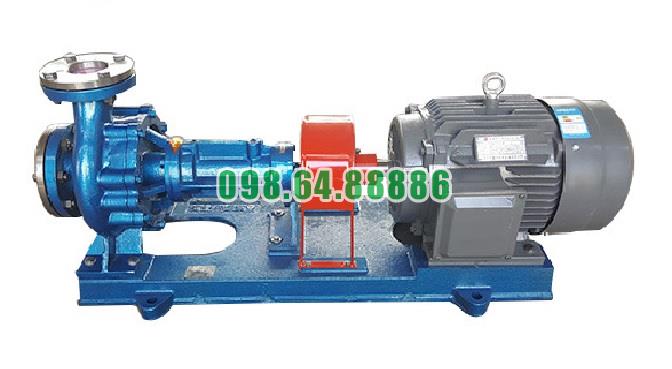

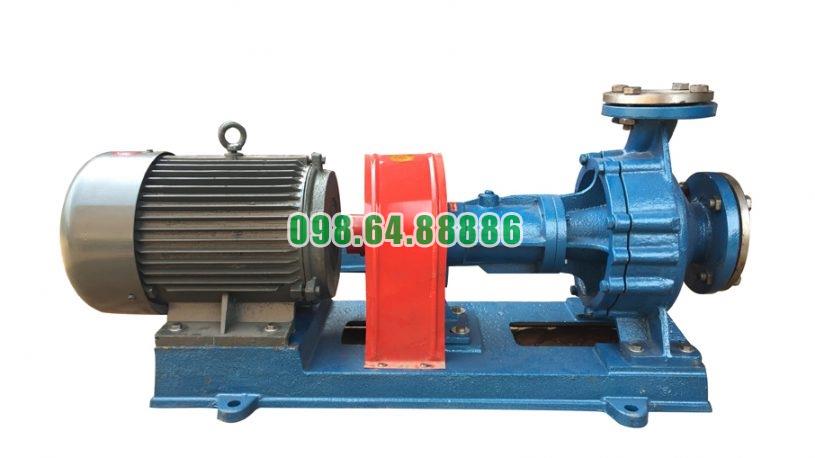

RY80-50-250 sử dụng động cơ 22 kW truyền động qua khớp nối mềm tới trục bơm.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu tải nhiệt nhận năng lượng và được đẩy vào hệ thống.
Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Cấu hình này giúp bơm duy trì khả năng tuần hoàn dầu khi tổng trở lực hệ thống phù hợp với đường đặc tính của bơm.
Một đặc điểm của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Trong nhà máy nhuộm và in dệt, điều này giúp giảm nhu cầu bố trí thêm một mạch nước làm mát riêng cho bơm.
Nhờ vậy, cụm bơm có kết cấu gọn hơn, giảm số đường ống phụ trợ và đơn giản hóa công tác vận hành, bảo trì.
Khi vận hành với dầu nóng, RY80-50-250 cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp thân bơm, trục, ổ bi và bộ làm kín thích nghi với sự thay đổi nhiệt độ, hạn chế rung và biến dạng nhiệt.
Dòng RY không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Nếu dây chuyền có thời điểm giảm nhu cầu nhiệt nhưng bơm vẫn phải chạy, cần xem xét đường hồi bypass để duy trì lưu lượng tối thiểu qua bơm.
Trong quá trình vận hành cũng cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm để bảo đảm vòng dầu nóng hoạt động ổn định.
Ứng dụng phù hợp của RY80-50-250 trong nhà máy dệt nhuộm là mạch dầu tải nhiệt, không nên mặc định đây là bơm dùng trực tiếp cho thuốc nhuộm hoặc các dung dịch hóa chất công nghệ.
Dòng RY chỉ được xác định phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn. Nếu muốn bơm trực tiếp một loại hóa chất cụ thể, cần đánh giá riêng khả năng tương thích vật liệu.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250 cho nhà máy nhuộm và in dệt tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt cho các thiết bị gia nhiệt gián tiếp trong dây chuyền.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng duy trì dòng dầu nóng qua hệ thống có trở lực tương ứng.
Điểm nổi bật của model này trong ngành nhuộm và in dệt là khả năng làm việc với dầu tải nhiệt nhiệt độ cao, duy trì lưu lượng – cột áp ổn định và sử dụng cơ chế tản nhiệt tự nhiên, từ đó hỗ trợ hệ thống gia nhiệt vận hành liên tục và ổn định
Bơm dầu truyền nhiệt RY80-50-250 giúp duy trì áp suất ổn định cho toàn mạng lưới nhờ khả năng tạo cột áp phù hợp và duy trì dòng dầu tải nhiệt tuần hoàn liên tục trong hệ thống. Ở điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút, bơm cung cấp năng lượng cho dòng dầu để vượt qua trở lực của đường ống và các thiết bị công nghệ.
Tuy nhiên, cần hiểu chính xác rằng bơm góp phần duy trì điều kiện áp suất ổn định, còn áp suất thực tế tại từng vị trí trong mạng lưới vẫn phụ thuộc vào trở lực đường ống, van, thiết bị trao đổi nhiệt và chế độ vận hành của toàn hệ thống.
Tại lưu lượng 60 m³/h, RY80-50-250 tạo cột áp 72 m. Đây là thông số quan trọng thể hiện khả năng cung cấp năng lượng cho dầu tải nhiệt trong quá trình tuần hoàn.
Khi dầu đi qua hệ thống, năng lượng bị tiêu hao bởi ma sát đường ống, van, cút nối và các thiết bị công nghệ. Bơm có nhiệm vụ bù lại phần tổn thất này để dòng dầu tiếp tục di chuyển.
Nhờ đó, hệ thống có thể duy trì trạng thái tuần hoàn ổn định khi điểm làm việc của mạng lưới phù hợp với đặc tính của bơm.
Áp suất ổn định không thể tách rời khỏi lưu lượng. Với RY80-50-250, điểm làm việc 60 m³/h – 72 m tạo sự kết hợp giữa lưu lượng tuần hoàn và cột áp.
Khi bơm hoạt động liên tục ở tốc độ 2.900 vòng/phút, bánh công tác truyền năng lượng cho dòng dầu, đưa môi chất từ cửa hút qua thân bơm rồi ra đường ống xả.
Quá trình này lặp lại liên tục, góp phần duy trì điều kiện thủy lực cho toàn vòng tuần hoàn dầu nóng.
Bánh công tác là bộ phận trực tiếp tạo ra sự gia tăng năng lượng của môi chất.
Dầu đi vào bơm theo cửa hút hướng trục, tiếp cận vùng trung tâm bánh công tác. Khi bánh công tác quay, dầu được đưa ra phía ngoài và tiếp tục di chuyển tới cửa xả hướng tâm theo phương thẳng đứng.
Chính quá trình truyền năng lượng này tạo nên cột áp cần thiết để dầu tiếp tục vượt qua trở lực của mạng đường ống.
Để RY80-50-250 duy trì trạng thái làm việc ổn định, van hút cần được mở hoàn toàn.
Không nên sử dụng van hút để điều chỉnh lưu lượng vì việc hạn chế dòng dầu vào bơm có thể làm điều kiện hút xấu đi, gây xâm thực và khiến bơm vận hành không ổn định.
Khi điều kiện hút không ổn định, áp suất phía xả cũng có thể dao động, ảnh hưởng tới toàn bộ mạng tuần hoàn.
Khi khởi động, van xả được đóng để giảm tải ban đầu. Sau khi bơm đạt tốc độ ổn định và áp suất xả hình thành, van xả được mở từ từ để đưa hệ thống tới điểm làm việc yêu cầu.
Cách vận hành này giúp quá trình hình thành dòng chảy và áp suất diễn ra có kiểm soát.
Không được để bơm chạy với van xả đóng quá 3 phút, bởi bơm cần có dòng môi chất đi qua để duy trì điều kiện vận hành phù hợp.
Một yêu cầu quan trọng để duy trì áp suất và dòng chảy ổn định là không để RY80-50-250 làm việc kéo dài ở lưu lượng quá nhỏ.
Dòng RY được khuyến nghị không vận hành dưới 30% lưu lượng thiết kế.
Nếu hệ thống thường xuyên cần lưu lượng thấp, có thể phải sử dụng bơm nhỏ hơn hoặc bố trí đường hồi/bypass phía xả để bảo đảm lượng dầu tối thiểu đi qua bơm.
Điều này giúp tránh tình trạng bơm vẫn quay ở tốc độ cao nhưng dòng chảy bên trong quá nhỏ.
Khả năng duy trì áp suất của RY80-50-250 còn phụ thuộc trực tiếp vào mạng lưới đường ống.
Chiều dài, đường kính và cách bố trí đường hút phải đáp ứng yêu cầu thiết kế, đồng thời cần hạn chế tối đa các tổn thất cục bộ.
Nếu trở lực mạng lưới quá lớn so với khả năng tạo cột áp của bơm, lưu lượng thực tế sẽ giảm. Ngược lại, nếu đặc tính hệ thống thay đổi đáng kể, điểm vận hành của bơm cũng thay đổi theo.
Do đó, muốn duy trì áp suất ổn định cho toàn mạng lưới, cần lựa chọn RY80-50-250 dựa trên đặc tính thực tế của hệ thống.
Trước khi đưa bơm vào vận hành, hệ thống đường ống phải được súc rửa sạch và lắp lưới lọc hoặc bộ lọc tại đường hút.
Cặn, xỉ hàn hoặc dị vật đi vào bánh công tác có thể làm giảm lưu lượng và cột áp, từ đó ảnh hưởng đến áp suất của mạng lưới.
Vì vậy, giữ đường hút sạch và thông thoáng là một trong những điều kiện trực tiếp để RY80-50-250 duy trì đúng đặc tính làm việc.
RY80-50-250 sử dụng hai vòng bi để đỡ và định vị rôto. Bơm và động cơ được nối với nhau bằng khớp nối mềm và cần được căn chỉnh đồng tâm chính xác.
Nếu trục bị lệch, vòng bi hư hỏng hoặc bơm rung bất thường, bánh công tác có thể không làm việc trong trạng thái tối ưu. Điều này không chỉ ảnh hưởng đến độ bền cơ khí mà còn có thể làm suy giảm khả năng tạo lưu lượng và cột áp.
Do đó, độ ổn định của áp suất cũng gắn liền với tình trạng cơ khí của cụm bơm.
Trong quá trình làm việc, áp suất cửa xả là một trong những thông số cần được kiểm tra thường xuyên cùng với lưu lượng, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Nếu áp suất xả thay đổi bất thường, cần kiểm tra các nguyên nhân như:
Việc phát hiện sớm những bất thường này giúp hạn chế dao động áp suất lan ra toàn mạng lưới.
Cần lưu ý rằng 72 m là cột áp tại điểm làm việc 60 m³/h, không phải một giá trị áp suất cố định tại mọi vị trí trong hệ thống.
Áp suất thực tế còn phụ thuộc vào khối lượng riêng của dầu ở nhiệt độ vận hành, cao độ đường ống và tổn thất thủy lực.
Tương tự, cấp áp suất 16 bar của mặt bích và các bộ phận chịu áp cũng không có nghĩa bơm tạo áp suất vận hành 16 bar.
Bơm dầu truyền nhiệt RY80-50-250 giúp duy trì áp suất ổn định cho toàn mạng lưới chủ yếu thông qua khả năng tạo cột áp 72 m tại lưu lượng 60 m³/h, duy trì dòng dầu liên tục ở tốc độ 2.900 vòng/phút và cung cấp năng lượng để môi chất vượt qua trở lực của hệ thống.
Để khai thác khả năng này hiệu quả, cần giữ đường hút thông thoáng, mở hoàn toàn van hút, điều chỉnh lưu lượng từ phía xả, tránh vận hành dưới mức lưu lượng tối thiểu và thường xuyên theo dõi áp suất cửa xả. Khi bơm được lựa chọn đúng với đặc tính của mạng đường ống, RY80-50-250 có thể góp phần duy trì dòng chảy và điều kiện áp suất ổn định trong toàn hệ thống dầu tải nhiệt

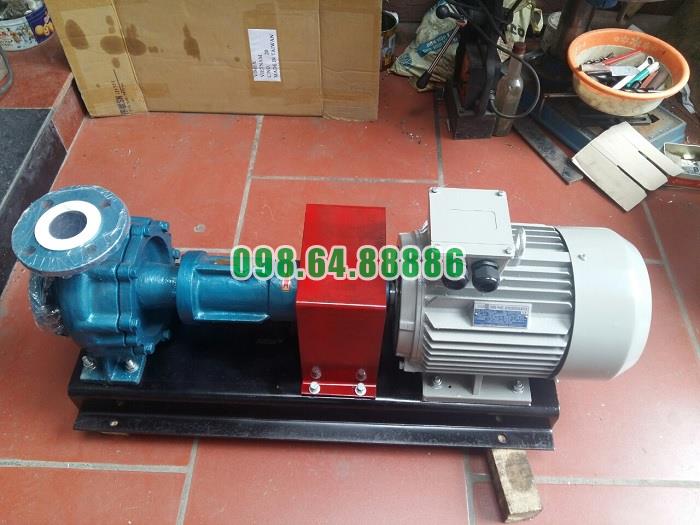

Bơm dầu truyền nhiệt RY80-50-250 cột áp 72 m, lưu lượng 60 m3/h, công suất 22 kW
