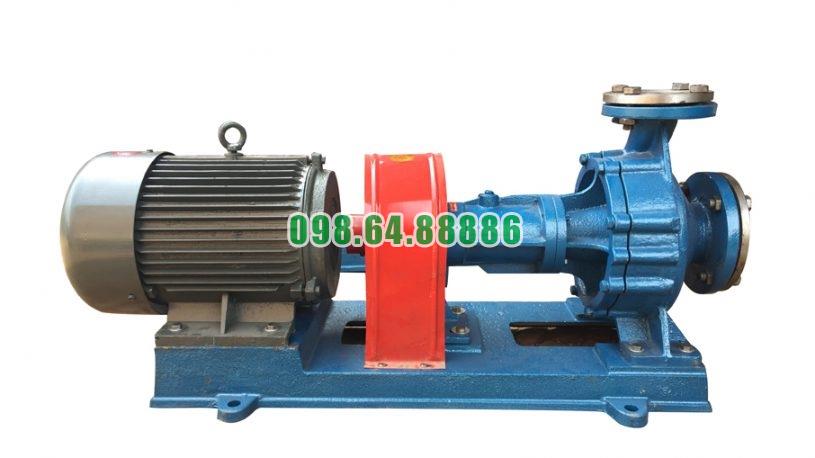

Bơm ly tâm dầu nóng RY40-25-160 động cơ 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h

Kiểu dáng công nghiệp gọn nhẹ của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 có kiểu dáng công nghiệp tương đối gọn nhờ các bộ phận chính được bố trí theo một trục liên tục từ thân bơm đến động cơ. Cấu hình thân bơm – gối đỡ – cụm ổ bi – khớp nối – động cơ tạo thành một cụm thống nhất trên bệ máy, thuận lợi cho việc bố trí trong các hệ thống gia nhiệt có không gian lắp đặt giới hạn.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 đạt được khả năng tuần hoàn dầu nóng cần thiết mà không phải sử dụng một cụm truyền động quá lớn so với phạm vi công suất của model.

1. Kết cấu các bộ phận theo cùng một đường trục

Đặc điểm dễ nhận thấy trong kiểu dáng của RY40-25-160 là các bộ phận được sắp xếp nối tiếp nhau:

Thân bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Cách bố trí này giúp hạn chế việc phải sử dụng các cơ cấu truyền động phức tạp đặt bên ngoài.

Bánh công tác, trục bơm, khớp nối và trục động cơ gần như nằm trên cùng một đường tâm, tạo nên hình dáng kéo dài theo phương ngang nhưng tương đối gọn về chiều rộng.

2. Thân bơm tập trung toàn bộ cụm thủy lực phía trước

Phần thủy lực của RY40-25-160 được tập trung tại đầu bơm.

Thân bơm chứa bánh công tác danh nghĩa 160 mm, đồng thời tích hợp cửa hút DN40 và cửa xả DN25.

Nhờ đó, không cần bố trí thêm nhiều khoang thủy lực tách rời bên ngoài.

Dầu đi vào trực tiếp từ phía trước, qua bánh công tác rồi được dẫn ra cửa đẩy trên thân bơm. Cách tổ chức đường dòng này góp phần giữ cho phần đầu bơm có cấu tạo tương đối tập trung.

3. Cửa hút theo phương trục giúp đường ống vào bố trí trực tiếp

Cửa hút DN40 của RY40-25-160 được bố trí theo phương trục.

Điều này cho phép đường hút kết nối tương đối thẳng với tâm bánh công tác, hạn chế yêu cầu phải tạo thêm một cụm đường dẫn vòng quanh thân bơm.

Về mặt bố trí thiết bị, cấu trúc này giúp khu vực phía trước bơm rõ ràng và thuận lợi khi kết nối với đường dầu hồi.

4. Cửa xả hướng lên giúp tiết kiệm diện tích ngang

Cửa xả DN25 được bố trí theo hướng kính và thường hướng lên trên.

Kiểu bố trí này giúp đường ống đẩy có thể đi lên phía trên thay vì chiếm thêm không gian lớn ở hai bên thân bơm.

Trong các cụm gia nhiệt có nhiều đường ống, việc cửa hút bố trí phía trước và cửa đẩy hướng lên giúp kỹ sư dễ tổ chức tuyến ống quanh bơm hơn.

5. Cụm gối đỡ được tích hợp giữa thân bơm và ổ bi

Sau thân bơm là phần gối đỡ liên kết với thân ổ trục.

Thay vì phải sử dụng một cụm khung tách rời lớn, phần đỡ được tích hợp theo kết cấu dọc trục.

Gối đỡ vừa duy trì liên kết cơ khí vừa tạo khoảng cách giữa vùng thân bơm nóng và cụm ổ bi phía sau.

Như vậy, cùng một kết cấu vừa đáp ứng yêu cầu đỡ cơ khí vừa hỗ trợ phân tách vùng nhiệt mà không làm hệ thống trở nên quá cồng kềnh.

6. Hai ổ bi được bố trí tập trung trong một thân ổ trục

RY40-25-160 sử dụng hai ổ bi để đỡ trục nhưng cả hai được bố trí trong cụm thân ổ trục tập trung.

Cách bố trí này giữ phần truyền động gọn theo phương ngang.

Trục bơm được giữ ổn định tại hai vị trí đỡ trong cùng khu vực thay vì phải sử dụng các cụm gối đỡ nằm cách xa nhau với kết cấu nền riêng biệt.

Điều đó giúp tổng thể bơm có hình dáng liền khối và thuận lợi hơn cho lắp đặt.

7. Khớp nối mềm tạo liên kết trực tiếp với động cơ

Trục bơm và động cơ được kết nối thông qua khớp nối mềm.

Khớp nối nằm ngay giữa đầu trục bơm và đầu trục động cơ, không cần sử dụng hệ thống dây đai, puly hoặc hộp truyền động cồng kềnh.

Cấu hình truyền động có thể hình dung:

Động cơ → khớp nối → trục bơm → bánh công tác

Đường truyền mô-men ngắn và trực tiếp góp phần tạo nên kiểu dáng công nghiệp đơn giản của RY40-25-160.

8. Động cơ 2,2 kW phù hợp với kích thước của cụm bơm

RY40-25-160 sử dụng động cơ công suất 2,2 kW, phù hợp với điểm làm việc khoảng 10 m³/h – 28 m.

Do không yêu cầu một động cơ công suất quá lớn, phần truyền động của model cũng có kích thước tương ứng với một hệ thống tuần hoàn quy mô vừa.

Điều này giúp toàn bộ cụm bơm – động cơ dễ bố trí hơn so với những model có công suất và lưu lượng lớn hơn nhiều.

9. Bơm và động cơ cùng đặt trên một bệ

Một yếu tố quan trọng tạo nên kiểu dáng gọn của RY40-25-160 là bơm và động cơ được bố trí chung trên một bệ máy.

Bệ máy tạo thành nền lắp đặt thống nhất cho toàn bộ cụm.

Thay vì phải tạo riêng móng cho từng bộ phận, cụm bơm có thể được căn chỉnh trên cùng một mặt đỡ.

Cách bố trí này vừa giúp giữ vị trí tương đối giữa bơm và động cơ, vừa làm cho tổng thể thiết bị có hình thức liền mạch hơn.

10. Tản nhiệt tự nhiên giảm thiết bị phụ trợ xung quanh

RY40-25-160 sử dụng kết cấu tản nhiệt tự nhiên và không phụ thuộc vào hệ thống nước làm mát truyền thống cho cụm ổ trục.

Đây là yếu tố ảnh hưởng trực tiếp đến độ gọn của cả cụm lắp đặt.

Nếu cần nước làm mát riêng, xung quanh bơm còn phải bố trí thêm đường cấp nước, đường hồi, van và các phụ kiện liên quan.

Việc loại bỏ mạch nước làm mát truyền thống giúp khu vực quanh RY40-25-160 ít đường ống phụ trợ hơn.

11. Kiểu dáng gọn thuận lợi cho bố trí cạnh thiết bị gia nhiệt

Trong hệ thống thực tế, bơm dầu truyền nhiệt thường được bố trí gần lò dầu, bồn dầu hoặc cụm trao đổi nhiệt.

RY40-25-160 có cấu trúc tập trung nên có thể bố trí thành một cụm thiết bị tương đối rõ ràng bên cạnh hệ thống gia nhiệt.

Điều này đặc biệt có ích khi phòng máy phải chứa đồng thời bơm, lò gia nhiệt, van, đường ống và các thiết bị đo kiểm.

12. Thuận lợi cho việc tháo lắp và tiếp cận các bộ phận chính

Cách bố trí nối tiếp theo phương trục cũng giúp các nhóm bộ phận của RY40-25-160 được phân chia khá rõ.

Phía trước là thân bơm và bánh công tác, ở giữa là gối đỡ và ổ bi, phía sau là khớp nối và động cơ.

Khi cần kiểm tra, kỹ thuật viên có thể xác định nhanh khu vực thủy lực, khu vực ổ trục hoặc phần truyền động.

Kiểu bố trí rõ ràng này phù hợp với yêu cầu sử dụng và bảo dưỡng thiết bị trong môi trường công nghiệp.

13. Gọn nhưng vẫn duy trì khoảng cách cách nhiệt cần thiết

Điểm đáng chú ý là RY40-25-160 không được thiết kế gọn bằng cách đặt ổ bi và động cơ sát ngay vào thân bơm nóng.

Giữa thân bơm và cụm ổ trục vẫn có gối đỡ tạo khoảng cách cần thiết.

Do đó, thiết kế đạt sự cân bằng giữa hai yêu cầu:

Giảm kích thước tổng thể nhưng vẫn duy trì khoảng cách giữa vùng dầu nóng và vùng ổ trục.

Đây là đặc điểm quan trọng đối với một bơm chuyên vận chuyển môi chất nhiệt độ cao.

14. “Gọn nhẹ” nên hiểu chủ yếu theo bố trí kết cấu

Đối với RY40-25-160, khái niệm kiểu dáng gọn nhẹ nên được hiểu chủ yếu ở khía cạnh kết cấu tập trung, ít thiết bị phụ trợ và thuận tiện bố trí.

Không nên hiểu rằng bơm có trọng lượng rất thấp nếu chưa có số liệu khối lượng cụ thể.

Thân bơm, trục, bánh công tác và gối đỡ vẫn phải có độ cứng phù hợp với điều kiện làm việc của dầu nóng.

Vì vậy, giá trị của thiết kế nằm ở việc tối ưu cách bố trí các bộ phận, chứ không phải giảm vật liệu bằng mọi cách.

Kiểu dáng công nghiệp gọn nhẹ của bơm dầu truyền nhiệt RY40-25-160 được hình thành từ cách bố trí các bộ phận chính trên cùng một trục và cùng một bệ máy. Cụm thân bơm – gối đỡ – ổ bi – khớp nối – động cơ 2,2 kW được tổ chức liên tục, giúp thiết bị có kết cấu tập trung và thuận lợi khi lắp đặt trong hệ thống gia nhiệt.

Cửa hút DN40 theo phương trục, cửa xả DN25 hướng kính, truyền động trực tiếp bằng khớp nối và cơ chế tản nhiệt tự nhiên không cần mạch nước làm mát truyền thống tiếp tục giúp giảm sự phức tạp của không gian xung quanh bơm.

Vì vậy, ưu điểm về kiểu dáng của RY40-25-160 không chỉ nằm ở kích thước của riêng thân bơm mà ở toàn bộ cách tổ chức cụm bơm – truyền động – tản nhiệt theo một kết cấu công nghiệp gọn, rõ ràng và thuận lợi cho bố trí trong hệ thống dầu nóng.
