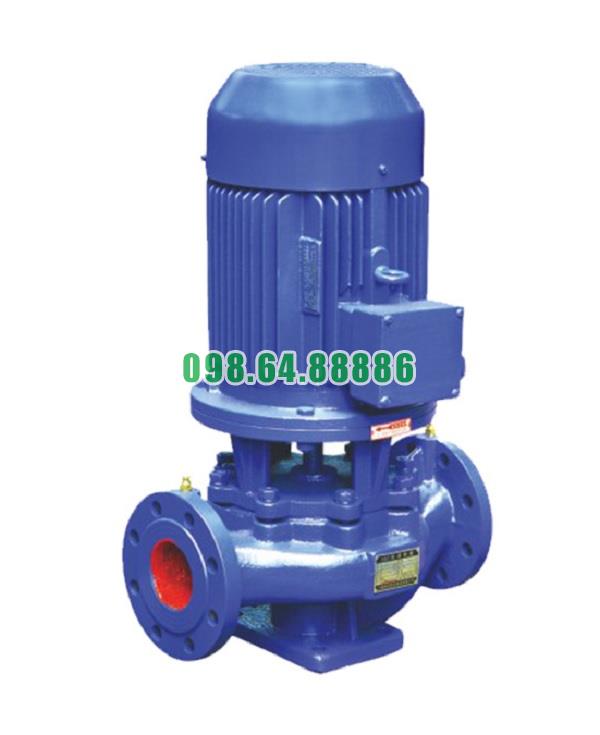

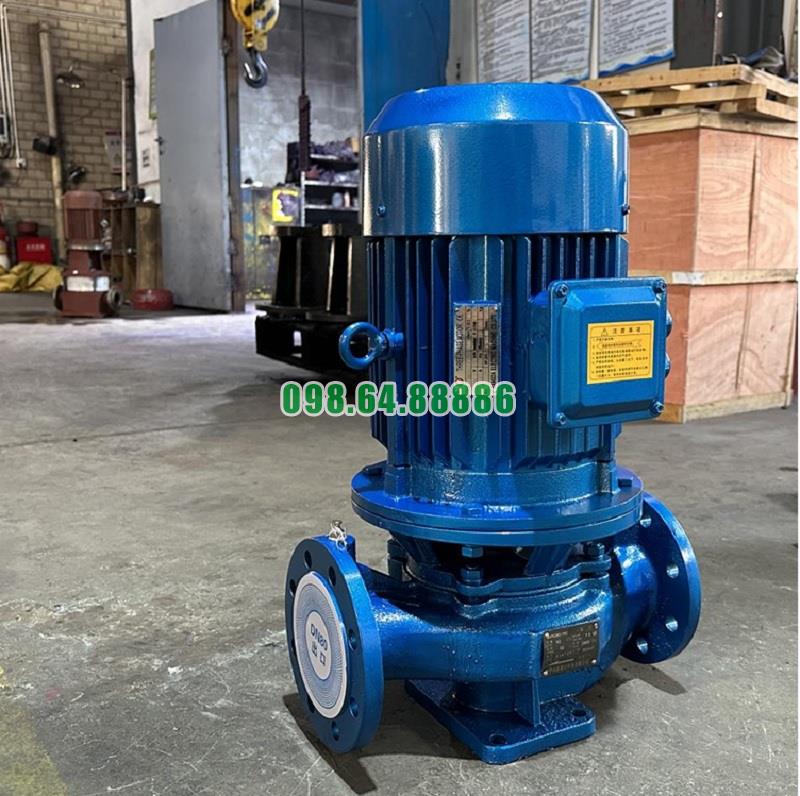

Máy bơm ly tâm trục đứng, bơm inline, bơm tăng áp model ISG80-315A, IRG80-315A 37kw, 50m3, 125m

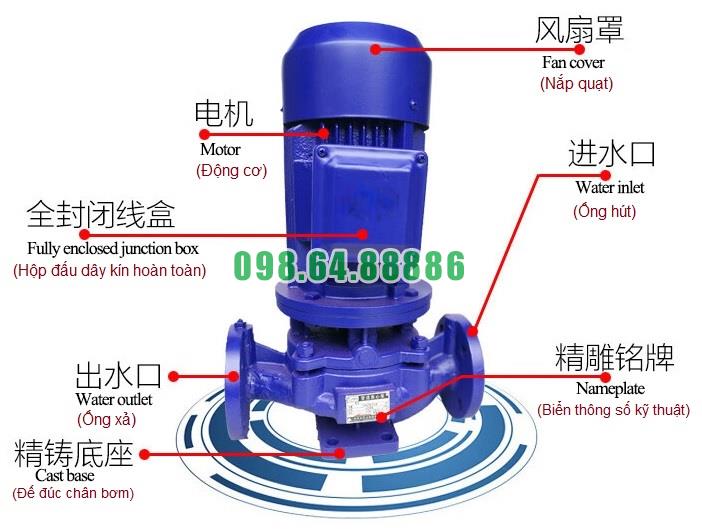

Cấu tạo cơ bản của bơm tăng áp inline model ISG80-315A, IRG80-315A

Bơm tăng áp inline ISG80-315A, IRG80-315A là dòng bơm ly tâm trục đứng, thiết kế hút – xả thẳng hàng (inline), chuyên dùng trong hệ thống cấp nước và tăng áp. Cấu tạo cơ bản của bơm gồm các bộ phận chính sau:

1. Thân bơm (Pump Casing)

• Vật liệu: Gang cầu, gang xám phủ epoxy hoặc inox 304/316.

• Chức năng: Chịu áp lực dòng chảy, chứa buồng bơm và bảo vệ các bộ phận bên trong.

• Đặc điểm: Thiết kế trục đứng inline giúp lắp đặt trực tiếp trên đường ống, tiết kiệm diện tích.

2. Cánh bơm (Impeller)

• Vật liệu: Inox 304/316 hoặc hợp kim chống mài mòn.

• Chức năng: Nhận năng lượng từ trục bơm, tạo lực ly tâm để hút nước từ cửa hút và đẩy ra cửa xả.

• Đặc điểm: Hình cong chuẩn thủy động học, giúp tăng hiệu suất và giảm tổn thất thủy lực.

3. Trục bơm (Pump Shaft)

• Vật liệu: Thép hợp kim hoặc inox cường độ cao.

• Chức năng: Truyền mô-men xoắn từ động cơ đến cánh bơm.

• Đặc điểm: Được gia công chính xác, đồng tâm, hạn chế rung lắc và biến dạng.

4. Động cơ (Electric Motor)

• Cấu tạo: Stato, rôto, trục động cơ, vòng bi, quạt làm mát.

• Chức năng: Chuyển đổi điện năng thành cơ năng, truyền trực tiếp cho trục bơm.

• Đặc điểm: Hiệu suất cao, cấp bảo vệ IP54/IP55, vận hành êm, tiết kiệm năng lượng.

5. Phớt cơ khí (Mechanical Seal)

• Vật liệu: Ceramic, Carbon, Silicon Carbide hoặc Tungsten Carbide.

• Chức năng: Làm kín tại vị trí trục xuyên qua thân bơm, ngăn rò rỉ chất lỏng.

• Đặc điểm: Chịu mài mòn tốt, bảo vệ vòng bi và động cơ khỏi hư hỏng.

6. Ổ trục và vòng bi (Bearing System)

• Chức năng: Đỡ trục, giúp trục quay trơn tru và ổn định.

• Đặc điểm: Được bôi trơn bằng mỡ chịu nhiệt, kết hợp với vòng chắn dầu để ngăn nước và bụi xâm nhập.

7. Cửa hút và cửa xả

• Vị trí: Nằm trên cùng một trục thẳng hàng (inline).

• Chức năng: Cửa hút nhận nước từ nguồn cấp, cửa xả đẩy nước ra hệ thống.

• Ưu điểm: Thiết kế thẳng hàng giúp giảm tổn thất áp lực, lắp đặt dễ dàng vào hệ thống đường ống có sẵn.

Cấu tạo cơ bản của bơm tăng áp inline ISG80-315A, IRG80-315A gồm: thân bơm, cánh bơm, trục bơm, động cơ, phớt cơ khí, ổ trục – vòng bi và cửa hút – xả inline. Sự kết hợp này tạo nên một thiết bị gọn gàng, hiệu suất cao, chống rò rỉ tốt, vận hành êm ái và bền bỉ, phù hợp cho các hệ thống cấp nước sinh hoạt, công nghiệp, thủy lợi và PCCC.

Lắp đặt bơm tăng áp inline model ISG80-315A, IRG80-315A cho tòa nhà cao tầng

Nhu cầu cấp nước trong tòa nhà cao tầng

Các tòa nhà cao tầng thường gặp tình trạng áp lực nước yếu ở các tầng trên cùng do nguồn cấp nước từ hệ thống đô thị không đủ mạnh. Điều này ảnh hưởng trực tiếp đến sinh hoạt như tắm rửa, giặt giũ, sử dụng thiết bị vệ sinh và cả hệ thống phòng cháy chữa cháy. Việc lắp đặt bơm tăng áp inline ISG80-315A, IRG80-315A là giải pháp hiệu quả để đảm bảo nước được phân phối ổn định đến mọi tầng.

Ưu điểm khi sử dụng bơm tăng áp inline trong tòa nhà cao tầng

• Áp lực ổn định: Đảm bảo nước lên đều các tầng, kể cả tầng cao nhất.

• Thiết kế nhỏ gọn: Kiểu dáng inline trục đứng giúp tiết kiệm diện tích, dễ lắp đặt trong phòng kỹ thuật hoặc hầm chứa.

• Vận hành êm ái: Độ ồn thấp, phù hợp với môi trường sinh hoạt đông dân cư.

• Độ bền cao: Vật liệu chế tạo chống ăn mòn, có thể hoạt động liên tục trong thời gian dài.

• Tích hợp đa chức năng: Ngoài cấp nước sinh hoạt, bơm có thể kết hợp với hệ thống PCCC để tăng tính an toàn cho tòa nhà.

Vị trí và phương án lắp đặt

Lắp đặt tại tầng hầm hoặc phòng kỹ thuật

Bơm thường được đặt tại tầng hầm hoặc khu vực bể chứa, nơi thuận tiện cho việc hút nước và đẩy lên hệ thống ống chính.

Lắp đặt song song hoặc nối tiếp

• Song song: Tăng lưu lượng, phù hợp cho tòa nhà có nhu cầu nước lớn trong giờ cao điểm.

• Nối tiếp: Tăng cột áp, thích hợp cho tòa nhà trên 20 tầng hoặc có yêu cầu áp lực cao.

Quy trình lắp đặt bơm tăng áp inline

1. Khảo sát nhu cầu sử dụng: Xác định số tầng, số căn hộ, lưu lượng và cột áp cần thiết.

2. Chuẩn bị nền móng: Thi công bệ đỡ chắc chắn, có bộ giảm chấn để hạn chế rung.

3. Đấu nối đường ống: Kết nối ống hút và ống đẩy thẳng hàng với bơm để giảm tổn thất áp lực.

4. Lắp đặt hệ thống van: Van một chiều, van khóa và đồng hồ áp suất để kiểm soát dòng chảy.

5. Đấu nối điện: Sử dụng tủ điều khiển chuyên dụng có bảo vệ quá tải, mất pha.

6. Kiểm tra và chạy thử: Vận hành thử để đánh giá lưu lượng, cột áp, tiếng ồn và độ rung.

Lưu ý khi lắp đặt và vận hành

• Đảm bảo bơm không chạy khan, luôn có nước trong buồng bơm.

• Trang bị khớp nối mềm và bộ giảm chấn để bảo vệ đường ống.

• Kiểm tra nguồn điện ổn định trước khi vận hành dài hạn.

• Thường xuyên theo dõi áp suất, lưu lượng và nhiệt độ động cơ để kịp thời bảo dưỡng.

Lắp đặt bơm tăng áp inline ISG80-315A, IRG80-315A cho tòa nhà cao tầng giúp giải quyết triệt để tình trạng áp lực nước yếu, bảo đảm sinh hoạt tiện nghi và đáp ứng yêu cầu an toàn cháy nổ. Với thiết kế hiện đại, độ bền cao và khả năng vận hành ổn định, bơm là lựa chọn tối ưu cho các công trình dân dụng và thương mại.

Thông số kỹ thuật và kích thước bơm model ISG80-315B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315B

Đường cong hiệu suất bơm model ISG80-315B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315B

Phụ kiện và kích thước lắp đặt bơm model ISG80-315B

Phương thức lắp đặt bơm model ISG80-315B
