Bơm dầu truyền nhiệt RY80-50-250A có những đặc tính vận hành nào cần lưu ý
Bơm dầu truyền nhiệt RY80-50-250A làm việc trong mạch tuần hoàn dầu nóng, vì vậy các đặc tính vận hành của thiết bị có liên quan trực tiếp đến nhiệt độ dầu, lưu lượng, cột áp, điều kiện hút, độ kín và trạng thái của động cơ. Việc nắm rõ những đặc tính này giúp bơm duy trì dòng dầu ổn định, hạn chế rò rỉ và tránh các tình trạng làm giảm tuổi thọ của phớt, ổ trục cùng cánh bơm. Bơm cần được vận hành theo điều kiện thực tế của hệ thống, không chỉ theo công suất động cơ hoặc kích thước đường ống. Dầu truyền nhiệt, đường ống, van, bộ lọc, thiết bị trao đổi nhiệt và nguồn gia nhiệt đều ảnh hưởng đến cách RY80-50-250A làm việc.
Bơm làm việc trong mạch tuần hoàn kín
RY80-50-250A thường được lắp trong mạch dầu tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Dầu được làm nóng, đi qua bơm, truyền nhiệt tại áo bồn, dàn ống hoặc bộ trao đổi nhiệt rồi quay về nguồn gia nhiệt.
Đặc tính này yêu cầu mạch phải có đủ dầu và được duy trì độ kín. Nếu lượng dầu giảm, bơm có thể mất điều kiện hút và lưu lượng không còn ổn định. Nếu không khí lọt vào đường hút, bơm có thể rung, phát tiếng ồn hoặc tạo dòng dầu không liên tục.
Trước khi vận hành, cần kiểm tra mức dầu, vị trí van, tình trạng mối nối và khả năng xả khí. Không nên khởi động bơm khi mạch chưa sẵn sàng tuần hoàn.
Dầu nóng làm thay đổi điều kiện làm việc của bơm
Độ nhớt của dầu truyền nhiệt thay đổi theo nhiệt độ. Khi dầu còn nguội, độ nhớt cao làm tăng sức cản tại đường hút và buồng bơm. Khi dầu đạt nhiệt độ làm việc, khả năng chảy được cải thiện nhưng tác động nhiệt lên phớt, gioăng và ổ trục tăng.
RY80-50-250A cần được vận hành trong giới hạn nhiệt độ phù hợp với loại dầu và kết cấu của bơm. Không nên gia nhiệt quá nhanh hoặc đưa bơm vào tải cao khi dầu chưa đạt trạng thái chảy phù hợp.
Nhiệt độ dầu cấp và dầu hồi cần được theo dõi để nhận biết tình trạng truyền nhiệt. Nhiệt độ thay đổi bất thường có thể liên quan đến tải nhiệt, lưu lượng, thiết bị trao đổi hoặc chất lượng dầu.
Lưu lượng phải phù hợp với thiết bị sử dụng nhiệt
Lưu lượng quyết định lượng dầu nóng đi qua hệ thống trong một khoảng thời gian. RY80-50-250A cần duy trì lưu lượng đủ để thiết bị nhận nhiệt ổn định nhưng không nên vận hành vượt nhu cầu của mạch.
Lưu lượng quá thấp có thể làm máy sấy, bồn gia nhiệt hoặc bộ trao đổi nhiệt không đạt nhiệt độ yêu cầu. Dầu cũng có thể lưu lại lâu hơn tại vùng gia nhiệt, làm tăng nguy cơ quá nhiệt cục bộ.
Lưu lượng quá cao làm tăng tổn thất trên đường ống, công suất động cơ và tải lên van. Vì vậy, lưu lượng cần được xác định theo tải nhiệt, độ nhớt dầu, đường kính ống và trở lực của từng thiết bị.
Cột áp phải đáp ứng tổng trở lực của mạch dầu
Dầu đi qua nhiều bộ phận như đường ống, van, bộ lọc, áo gia nhiệt, dàn ống và bộ trao đổi nhiệt. Cột áp của RY80-50-250A phải đủ để vượt qua tổng trở lực này.
Nếu cột áp không đủ, dầu có thể thiếu tại các thiết bị ở xa hoặc các nhánh có trở lực cao. Nếu cột áp quá lớn, bơm có thể tiêu thụ nhiều năng lượng hơn và tạo áp lực không cần thiết lên đường ống.
Khi kiểm tra vận hành, cần theo dõi áp suất hút và áp suất đẩy. Sự suy giảm bất thường của áp suất đẩy có thể liên quan đến cánh bơm, tốc độ động cơ, van, rò rỉ hoặc tắc đường ống.
Điều kiện hút ảnh hưởng đến độ ổn định của bơm
Cửa hút cần được cấp đủ dầu với mức trở lực phù hợp. Đường hút quá nhỏ, bộ lọc bẩn, van mở chưa đủ hoặc mức dầu thấp đều có thể làm điều kiện hút suy giảm.
Khi dầu vào bơm không đủ, RY80-50-250A có thể phát tiếng ồn, rung hoặc bị xâm thực. Lưu lượng dao động và các bề mặt bên trong cũng có thể bị ảnh hưởng.
Đường hút nên ngắn, ít co nối và hạn chế điểm tích khí. Các mối nối phía hút phải kín vì không khí có thể lọt vào mà không nhất thiết làm dầu rò ra ngoài.
Không được vận hành trong tình trạng chạy khô
Chạy khô là tình trạng nguy hiểm đối với bơm dầu nóng. Khi không có đủ dầu, mặt phớt có thể tăng nhiệt nhanh, cánh bơm không tạo dòng và động cơ có thể chịu tải bất thường.
RY80-50-250A cần được mồi dầu hoặc bảo đảm buồng bơm đã có dầu trước khi khởi động. Van hút và van đẩy phải ở đúng vị trí, còn đường ống cần được kiểm tra để chắc chắn không bị chặn.
Nếu bơm dừng lâu rồi khởi động lại, cần kiểm tra mức dầu và tình trạng mạch trước khi chạy. Không nên dùng cách bật bơm liên tục để thử khi chưa xác định điều kiện dầu.
Phớt làm việc trong điều kiện nhiệt và ma sát
Phớt trục phải giữ kín khi trục quay và dầu ở nhiệt độ cao. Cụm phớt của RY80-50-250A cần phù hợp với loại dầu, nhiệt độ, áp suất và tốc độ quay thực tế.
Phớt có thể bị ảnh hưởng khi bơm chạy khô, trục lệch, ổ trục mòn hoặc nhiệt độ dầu vượt giới hạn. Dấu hiệu cần lưu ý gồm vết dầu quanh trục, mùi dầu nóng, cặn bám tại phớt hoặc nhiệt độ khu vực làm kín tăng.
Không nên chỉ siết thêm bu lông để che dấu hiệu rò rỉ. Cần kiểm tra đồng thời phớt, trục, ổ trục và khớp nối để xử lý đúng nguyên nhân.
Động cơ cần duy trì tốc độ quay ổn định
Tốc độ quay của động cơ ảnh hưởng đến cột áp và lưu lượng do bơm tạo ra. Động cơ bị sụt áp, mất pha, quá tải hoặc quá nhiệt có thể làm tốc độ giảm và dòng dầu không đạt yêu cầu.
Công suất động cơ phải phù hợp với độ nhớt dầu, lưu lượng, cột áp và trở lực của hệ thống. Nếu động cơ liên tục làm việc gần giới hạn, nhiệt độ tăng và tuổi thọ có thể giảm.
Cần theo dõi dòng điện, nhiệt độ động cơ và tình trạng bảo vệ điện. Khi động cơ có dấu hiệu nóng hoặc phát tiếng bất thường, nên kiểm tra tải bơm, khớp nối và điều kiện đường ống.
Bơm cần làm việc trong vùng vận hành phù hợp
RY80-50-250A có vùng làm việc phù hợp giữa lưu lượng, cột áp và công suất. Vận hành quá xa vùng thiết kế có thể làm tăng rung, nhiệt và tổn thất năng lượng.
Lưu lượng quá thấp khiến dầu tuần hoàn không đủ qua buồng bơm và có thể làm nhiệt tích tụ. Lưu lượng quá cao làm tăng tổn thất đường ống và tải lên động cơ.
Không nên đóng van quá mức trong thời gian dài để ép bơm hoạt động ở một chế độ không phù hợp. Điều chỉnh lưu lượng cần dựa trên yêu cầu của thiết bị nhiệt và khả năng của mạch dầu.
Nhiệt độ dầu cấp và hồi cần được theo dõi
Nhiệt độ dầu cấp thể hiện mức nhiệt được đưa đến thiết bị. Nhiệt độ dầu hồi cho biết một phần nhiệt đã được truyền đi và phản ánh tình trạng tải của hệ thống.
Nếu nhiệt độ dầu hồi gần bằng dầu cấp, thiết bị có thể chưa nhận đủ nhiệt hoặc lưu lượng đang quá cao. Nếu chênh lệch quá lớn, có thể xảy ra thiếu lưu lượng, quá tải nhiệt hoặc bề mặt trao đổi nhiệt bị bám cặn.
Theo dõi cả hai điểm đo giúp đánh giá RY80-50-250A chính xác hơn so với chỉ quan sát nhiệt độ tại lò dầu. Khi tải thay đổi, dữ liệu này hỗ trợ điều chỉnh bơm và nguồn gia nhiệt.
Dầu cần có độ sạch và độ nhớt phù hợp
Dầu truyền nhiệt có cặn, nước hoặc sản phẩm oxy hóa có thể làm tăng độ nhớt và trở lực. Cặn có thể bám trong buồng bơm, bộ lọc, van và bộ trao đổi nhiệt.
Khi dầu bẩn, lưu lượng của RY80-50-250A có thể giảm và phớt chịu tác động lớn hơn. Bề mặt trao đổi nhiệt cũng bị bám cặn, khiến hệ thống phải tăng nhiệt hoặc tăng thời gian vận hành để đạt cùng kết quả.
Cần theo dõi tình trạng dầu và vệ sinh bộ lọc theo điều kiện thực tế. Dầu phải được sử dụng trong dải nhiệt phù hợp, không để nhiệt quá cao làm dầu nhanh suy giảm.
Đường ống phải được đỡ độc lập
Trọng lượng và giãn nở của đường ống không nên truyền trực tiếp lên cửa hút, cửa đẩy hoặc thân bơm. Tải phụ có thể làm biến dạng mặt bích, gây lệch trục và ảnh hưởng đến phớt.
Đường ống cần có giá đỡ phù hợp, đồng thời có phương án bù giãn nở khi dầu nóng. Các mặt bích phải được căn chỉnh, gioăng đặt đúng vị trí và bu lông siết đều.
Khi đường ống không tạo lực bất thường, RY80-50-250A giữ được vị trí ổn định và giảm rung trong quá trình vận hành.
Khớp nối và ổ trục ảnh hưởng đến độ rung
Khớp nối lệch hoặc ổ trục mòn có thể làm trục quay không đồng tâm. Rung động tăng làm phớt mòn nhanh, bu lông lỏng và dòng dầu dao động.
Cần theo dõi tiếng ồn, nhiệt độ ổ trục và độ rung của cụm bơm. Nếu các giá trị này tăng, cần kiểm tra căn chỉnh khớp nối, bôi trơn, độ mòn ổ trục và tình trạng nền máy.
Không nên tiếp tục vận hành dài giờ khi bơm rung mạnh. Rung thường là dấu hiệu của vấn đề cơ khí có thể lan sang buồng bơm, cánh bơm và cụm làm kín.
Khả năng điều chỉnh theo tải nhiệt
Nhu cầu nhiệt có thể thay đổi theo sản lượng, nhiệt độ nguyên liệu, độ ẩm, tốc độ dây chuyền và giai đoạn sản xuất. RY80-50-250A cần có chế độ điều chỉnh phù hợp thay vì luôn chạy ở lưu lượng cố định.
Van điều tiết có thể dùng để cân bằng các nhánh, còn biến tần có thể được xem xét khi cần thay đổi tốc độ bơm theo tải. Phương án điều khiển phải tránh tạo dao động đột ngột về áp suất và nhiệt độ.
Khi thiết bị đạt nhiệt độ yêu cầu, có thể giảm công suất gia nhiệt hoặc điều chỉnh dòng dầu để duy trì nhiệt. Điều này giúp giảm năng lượng dư thừa và hạn chế nhiệt tác động kéo dài lên bơm.
Đặc tính vận hành trong hệ thống nhiều nhánh
Một RY80-50-250A có thể cấp dầu cho nhiều bồn, máy sấy hoặc bộ trao đổi nhiệt. Các nhánh không có cùng trở lực nên lưu lượng sẽ không tự động phân phối đều nếu không có thiết kế cân bằng.
Nhánh gần bơm hoặc có đường kính lớn có thể nhận nhiều dầu hơn. Nhánh xa hoặc có nhiều van, bộ lọc có thể bị thiếu lưu lượng. Cần sử dụng van điều tiết và tính toán đường ống để phân phối dầu theo tải của từng thiết bị.
Khi một thiết bị dừng, trạng thái các nhánh còn lại thay đổi. Hệ thống điều khiển cần được thiết kế để tránh áp suất tăng hoặc dòng dầu phân phối đột ngột.
Khởi động và dừng theo trình tự
Trước khi khởi động RY80-50-250A, cần kiểm tra mức dầu, van hút, van đẩy, bộ lọc, tình trạng phớt và khả năng thông khí. Dầu phải có điều kiện chảy phù hợp và không bị giữ tại các điểm tắc.
Sau khi bơm khởi động, cần theo dõi áp suất, lưu lượng, nhiệt độ, độ rung và tiếng ồn. Không nên đưa tải cao ngay khi chưa xác nhận dòng dầu đã ổn định.
Khi dừng, cần thực hiện theo quy trình của hệ thống để tránh dầu bị giữ lâu ở vùng gia nhiệt hoặc tạo sốc nhiệt cho thân bơm. Nếu bơm dừng trong thời gian dài, cần kiểm tra lại mạch trước khi khởi động lại.
Theo dõi các dấu hiệu bất thường
Lưu lượng giảm, áp suất đẩy thấp, rung tăng, tiếng ồn lớn, nhiệt độ ổ trục cao và rò rỉ dầu đều là những dấu hiệu cần lưu ý khi vận hành RY80-50-250A.
Lưu lượng giảm có thể do bộ lọc bẩn, cánh bơm mòn, van sai vị trí hoặc đường ống tắc. Áp suất hút thấp có thể do thiếu dầu, lọt khí hoặc trở lực phía hút. Rò rỉ tại phớt có thể liên quan đến trục lệch, ổ trục mòn hoặc vật liệu làm kín không phù hợp.
Ghi nhận thông số theo ca giúp nhận biết xu hướng suy giảm trước khi bơm dừng đột ngột. Không nên chỉ xử lý triệu chứng bằng cách tăng nhiệt hoặc tăng tốc độ bơm.
Bảo dưỡng theo điều kiện vận hành
Bảo dưỡng RY80-50-250A cần tập trung vào phớt, ổ trục, khớp nối, cánh bơm, buồng bơm, bộ lọc và đường ống. Tần suất kiểm tra nên dựa trên nhiệt độ dầu, số giờ chạy, mức tải và tình trạng thực tế.
Phớt cần được thay khi có dấu hiệu rò rỉ hoặc bề mặt làm kín bị mòn. Ổ trục cần được kiểm tra khi nhiệt độ và tiếng ồn tăng. Cánh bơm và buồng bơm cần được vệ sinh khi lưu lượng giảm hoặc dầu chứa cặn.
Sau bảo dưỡng, cần kiểm tra độ kín và thông số vận hành ở cả trạng thái nguội lẫn khi bơm đạt nhiệt độ làm việc. Sự thay đổi do giãn nở nhiệt có thể làm lộ ra những điểm hở không xuất hiện khi bơm nguội.
Đặc tính vận hành cần lưu ý ở RY80-50-250A
Những đặc tính vận hành quan trọng của Bơm dầu truyền nhiệt RY80-50-250A gồm khả năng làm việc với dầu nóng, yêu cầu duy trì lưu lượng và cột áp ổn định, độ nhạy với điều kiện hút, sự phụ thuộc vào chất lượng dầu và ảnh hưởng của nhiệt độ đến phớt, gioăng cùng ổ trục.
Bơm cần tránh chạy khô, tránh làm việc ngoài vùng thiết kế, hạn chế không khí trong mạch và phải được lắp với đường ống không tạo tải phụ. Nhiệt độ dầu cấp, dầu hồi, áp suất hút, áp suất đẩy, độ rung và dấu hiệu rò rỉ cần được theo dõi trong suốt quá trình vận hành.
Khi các điều kiện này được kiểm soát, RY80-50-250A có thể duy trì dòng dầu nóng ổn định, hỗ trợ thiết bị gia nhiệt làm việc đúng yêu cầu và giảm nguy cơ dừng máy do sự cố cơ khí hoặc nhiệt.
Bơm dầu truyền nhiệt RY80-50-250A với ưu điểm dễ lắp đặt và kết nối
Bơm dầu truyền nhiệt RY80-50-250A có cấu hình phù hợp để tích hợp vào mạch tuần hoàn dầu nóng gồm bộ gia nhiệt, đường cấp, thiết bị tiêu thụ nhiệt và đường hồi. Dạng bơm trục ngang, cụm động cơ – khớp nối – bơm bố trí trên bệ và các cửa nối theo tuyến ống giúp quá trình lắp đặt rõ ràng hơn.
Ưu điểm dễ lắp đặt không chỉ nằm ở việc đưa bơm vào đúng vị trí. Bơm phải được kết nối mà không truyền lực đường ống lên thân, căn chỉnh chính xác với động cơ, bảo đảm điều kiện hút, có đủ khoảng trống bảo dưỡng và duy trì độ kín khi hệ thống nóng lên. Khi các điều kiện này được chuẩn bị đúng, RY80-50-250A có thể tích hợp thuận lợi vào hệ thống gia nhiệt mới hoặc thay thế một cụm bơm tương đương.
Kích thước cửa hút, cửa đẩy, khoảng cách lỗ bu lông, chiều cao tâm trục, vị trí hộp cực và kiểu phớt phải được đối chiếu theo bản vẽ của đúng nhà sản xuất. Mã bơm chỉ cho biết cấu hình nhận dạng cơ bản, không đủ để suy ra toàn bộ kích thước lắp đặt.
Cấu hình trục ngang thuận lợi cho bố trí
Cụm bơm và động cơ trên cùng bệ
RY80-50-250A thường được bố trí cùng động cơ trên một bệ máy. Cấu hình này giúp người lắp đặt xác định rõ trục truyền động, vị trí chân đế và hướng của các cửa nối.
Bệ máy có thể là bê tông, thép hoặc khung thiết bị đủ cứng. Khi bơm và động cơ được đặt trên cùng một mặt phẳng ổn định, việc cân bằng và căn chỉnh khớp nối thuận lợi hơn.
Dễ tiếp cận các bộ phận cần kiểm tra
Khu vực đặt bơm cần chừa khoảng trống quanh phớt, khớp nối, ổ bi, động cơ và mặt bích. Người lắp đặt phải có thể dùng dụng cụ đo, tháo tấm che khớp nối và kiểm tra bu lông mà không phải di chuyển thiết bị khác.
Khả năng tiếp cận tốt rút ngắn thời gian xử lý khi có rò dầu, rung hoặc tăng nhiệt. Đây là yếu tố quan trọng đối với hệ thống dầu nóng vì thao tác tại bơm cần được thực hiện nhanh nhưng vẫn phải bảo đảm an toàn.
Thuận tiện thay thế trong hệ thống hiện hữu
Khi tuyến ống đã có sẵn, bơm dạng trục ngang có thể thay thế theo vị trí bệ và mặt bích tương ứng nếu kích thước, cao độ tâm trục và điểm làm việc phù hợp. Các đoạn ống tháo rời, van cô lập và khớp nối giúp tách bơm khỏi hệ thống mà không cần cắt toàn bộ đường ống.
Việc thay thế vẫn phải dựa trên bản vẽ và điều kiện thực tế. Không dùng lực kéo ống hoặc khoan sửa tùy ý trên mặt bích để ép bơm vào vị trí.
Bệ máy giúp lắp đặt nhanh và ổn định
Mặt bệ phẳng và đủ độ cứng
Bệ máy phải chịu được trọng lượng bơm, động cơ, khớp nối và tải rung trong thời gian dài. Mặt bệ không được lún, xoắn hoặc nghiêng khi cụm bơm làm việc.
Bệ bê tông cần có bu lông neo đúng vị trí và bề mặt đủ phẳng. Bệ thép cần được gia cường tại các điểm đặt chân bơm và động cơ. Vật lạ, ba via hoặc lớp dầu dưới chân đế có thể làm thay đổi cao độ và gây lệch trục.
Dễ căn chỉnh với động cơ
Bệ chung giúp điều chỉnh vị trí động cơ theo phương dọc và ngang để căn với trục bơm. Căn chỉnh phải kiểm tra cả độ lệch song song và độ lệch góc.
Khớp nối có thể bù một phần sai lệch nhỏ nhưng không thay thế cho việc căn chỉnh. Căn chỉnh đúng giúp giảm rung, bảo vệ ổ bi và hạn chế tải lên phớt.
Kiểm tra lại sau khi nối ống
Sau khi căn chỉnh sơ bộ, đường ống mới được kết nối. Khi toàn bộ ống đã lắp, cần kiểm tra lại vì tải từ đường ống có thể làm bệ hoặc thân bơm lệch vị trí.
Không nên cố định hoàn toàn bơm trước khi xác nhận mặt bích đường hút và đường đẩy đã đồng tâm. Nếu hai mặt bích không khớp tự nhiên, cần điều chỉnh tuyến ống hoặc giá đỡ thay vì dùng bu lông kéo ống.
Kết nối cửa hút thuận tiện nhưng phải đúng điều kiện
Mặt bích cửa hút
Cửa hút của RY80-50-250A thường được kết nối với tuyến ống có kích thước lớn hơn hoặc phù hợp với lưu lượng dầu nóng. Kết nối mặt bích cho phép tháo bơm, thay gioăng, lắp van cô lập và kiểm tra đường hút mà không phải cắt ống.
Mặt bích phải song song, đồng tâm và sạch. Gioăng phải đúng kích thước, chịu được dầu truyền nhiệt và nhiệt độ vận hành.
Đường hút ngắn và ít phụ kiện
Dầu nóng có độ nhớt thay đổi theo nhiệt độ, đặc biệt có thể nhớt cao khi khởi động nguội. Đường hút cần ngắn, ít co nối và hạn chế bộ lọc có tổn thất lớn.
Thiết kế đường hút đơn giản giúp giảm thời gian lắp đặt và giảm nguy cơ bơm thiếu áp. Đường hút quá dài, nhiều co hoặc có túi khí sẽ làm quá trình chạy thử khó ổn định dù mặt bích đã kết nối đúng.
Giá đỡ đường hút riêng
Đường ống hút phải có giá đỡ độc lập. Không dùng cửa hút hoặc thân bơm làm điểm chịu trọng lượng đường ống.
Khi đường ống nóng lên, lực giãn nở có thể kéo mặt bích, làm lệch trục hoặc gây rò phớt. Giá đỡ phải giữ đúng cao độ nhưng vẫn cho phép đường ống giãn nở theo hướng đã tính toán.
Kết nối cửa đẩy với mạch dầu nóng
Dễ nối với đường cấp chính
Cửa đẩy của bơm được nối với đường cấp đến bộ gia nhiệt, áo bồn, coil, bộ trao đổi nhiệt hoặc máy sấy. Mặt bích giúp lắp đặt van cô lập, đồng hồ áp suất, cảm biến nhiệt và đoạn ống tháo rời gần bơm.
Đường đẩy không nên đổi hướng quá gấp ngay sát cửa bơm. Giá đỡ cần được bố trí để giảm tải uốn và rung truyền vào mặt bích.
Bố trí điểm đo thuận tiện
Áp suất phía đẩy giúp kiểm tra khả năng tạo cột áp của bơm. Nhiệt độ dầu cấp giúp đánh giá năng lượng đưa đến thiết bị công nghệ. Các điểm đo nên được đặt ở vị trí dễ quan sát và có thể cô lập khi bảo dưỡng.
Vị trí đo phải tránh vùng xoáy ngay sau cửa bơm. Khi thiết bị đo được bố trí rõ ràng, việc chạy thử và chẩn đoán lỗi sau lắp đặt nhanh hơn.
Kết nối đường bypass
Đường bypass có thể nối từ đường đẩy về đường hồi để duy trì lưu lượng tối thiểu khi van đến thiết bị công nghệ đóng. Bypass giúp bơm không làm việc trong trạng thái gần khóa dòng.
Việc lắp bypass tương đối thuận lợi khi đường đẩy và đường hồi đã có mặt bích, nhưng phải tính lại lưu lượng và cột áp. Bypass quá lớn làm dầu không đến đủ thiết bị; bypass quá nhỏ không bảo vệ được bơm.
Gioăng và mặt bích giúp kết nối kín
Gioăng chịu dầu nóng
Gioăng phải tương thích với loại dầu, nhiệt độ và áp suất của hệ thống. Gioăng đúng vật liệu giúp giảm nguy cơ rò khi mạch chuyển từ trạng thái nguội sang nóng.
Gioăng bị chai, nứt, trương nở hoặc ép tràn phải được thay mới. Không nên dùng nhiều loại gioăng khác nhau để thử lắp nếu chưa xác nhận khả năng chịu dầu nhiệt.
Siết bu lông đồng đều
Bu lông mặt bích cần được siết theo trình tự chéo và tăng lực từng bước. Siết không đều làm áp lực lên gioăng phân bố không đồng nhất.
Siết quá lỏng gây rò khi áp suất tăng. Siết quá chặt làm gioăng biến dạng, mặt bích cong hoặc mất khả năng bù giãn nở.
Kiểm tra sau chu kỳ nhiệt
Mặt bích có thể kín khi nguội nhưng xuất hiện rò khi dầu nóng làm ống và gioăng giãn nở. Sau lần chạy đầu tiên, cần kiểm tra tại trạng thái an toàn khi hệ thống đã nóng và sau đó khi nguội.
Không siết bu lông khi dầu còn nóng nếu chưa có quy trình an toàn. Dầu nóng trong mạch có thể phun ra khi mối nối bị tác động.
Khớp nối và động cơ dễ tích hợp
Bố trí truyền động thẳng hàng
Động cơ và bơm được bố trí trên cùng bệ, truyền động qua khớp nối. Cách bố trí này giúp xác định rõ hướng truyền mô-men và dễ lắp tấm che bảo vệ.
Khớp nối phải phù hợp với công suất, tốc độ quay và mô-men. Không nên chọn khớp nối chỉ theo đường kính trục mà bỏ qua tải làm việc.
Căn chỉnh sau khi lắp đặt
Căn chỉnh có thể thực hiện bằng thước căn, đồng hồ so hoặc thiết bị laser tùy yêu cầu. Cần kiểm tra cả sai lệch song song và sai lệch góc.
Sau khi kết nối đường ống, cần đo lại vì tải ống có thể làm thay đổi vị trí. Khi hệ thống đạt nhiệt độ vận hành, giãn nở nhiệt cũng có thể tạo sai lệch cần được xem xét.
Dễ tháo tách khi bảo dưỡng
Khớp nối và tấm che được bố trí độc lập giúp tháo động cơ hoặc tách bơm mà không phải tháo toàn bộ mạch dầu. Van cô lập và đoạn ống tháo rời cần được bố trí ngay từ giai đoạn thiết kế.
Cần có điểm xả dầu để rút dầu trong thân bơm trước khi tháo. Dầu phải được thu hồi về bình phù hợp, không xả trực tiếp xuống sàn.
Bù giãn nở nhiệt trong kết nối
Đường ống nóng thay đổi chiều dài
Đường ống dầu truyền nhiệt giãn nở khi nhiệt độ tăng. Nếu không có đoạn bù hoặc giá đỡ phù hợp, lực giãn nở sẽ truyền vào thân bơm và mặt bích.
Lực này làm mặt ghép lệch, khớp nối rung và phớt chịu tải không đều. Khi thiết kế, cần xác định hướng giãn nở và cho phép đường ống chuyển vị theo hướng an toàn.
Khớp nối giãn nở và giá đỡ
Khớp nối giãn nở có thể hỗ trợ hấp thụ chuyển vị nhưng phải được lựa chọn theo áp suất, nhiệt độ và hướng chuyển động. Không dùng khớp nối mềm để che giấu một tuyến ống sai vị trí hoặc thiếu giá đỡ.
Giá đỡ cố định và giá đỡ trượt phải được bố trí hợp lý. Giá đỡ quá cứng tại mọi vị trí có thể khóa chuyển vị; giá đỡ quá lỏng làm ống rung và truyền tải vào bơm.
Kiểm tra ở trạng thái nóng
Căn chỉnh nguội là bước bắt buộc nhưng cần xem xét sự thay đổi khi hệ thống nóng. Nếu nhà xưởng có điều kiện, cần kiểm tra độ rung và vị trí khớp nối khi bơm đạt nhiệt độ vận hành.
Việc này giúp phát hiện lỗi do giãn nở trước khi gây rò phớt hoặc hỏng ổ bi.
Kết nối với bộ gia nhiệt và thiết bị công nghệ
Nối với bộ gia nhiệt
Bộ gia nhiệt cần có van cô lập, điểm đo nhiệt độ và khả năng xả khí, xả dầu. Khi nối với RY80-50-250A, đường ống phải bảo đảm dầu đi qua bộ gia nhiệt với lưu lượng phù hợp.
Bộ gia nhiệt phải được liên động với tín hiệu bơm chạy và tín hiệu áp suất hoặc lưu lượng. Kết nối cơ học thuận lợi phải đi kèm kết nối điều khiển an toàn.
Nối với áo bồn và coil
Đường cấp dầu từ bơm đến áo bồn hoặc coil nên có van cân bằng, van cô lập và điểm kiểm tra. Đường hồi cần có độ dốc, vị trí xả khí và khả năng tháo tách.
Khi nhiều thiết bị cùng nhận dầu, các nhánh phải được kiểm tra trở lực. Lắp đặt nhanh nhưng phân phối dòng không cân bằng sẽ làm một số thiết bị thiếu nhiệt.
Nối với bộ trao đổi nhiệt và máy sấy
Bộ trao đổi nhiệt, lô sấy và bộ gia nhiệt không khí có thể kết nối vào đường cấp – hồi bằng mặt bích. Cần kiểm tra chiều dòng và vị trí đo nhiệt độ trước khi chạy thử.
Nếu quạt máy sấy hoặc bơm sản phẩm dừng, bộ gia nhiệt phải giảm công suất. Bơm dầu có thể tiếp tục tuần hoàn qua bypass hoặc mạch làm nguội để tránh dầu bị giữ nóng.
Thiết kế dễ kiểm tra sau lắp đặt
Các điểm đo có thể tiếp cận
Áp suất hút, áp suất đẩy, nhiệt độ dầu cấp, nhiệt độ dầu hồi và dòng điện động cơ cần được đo trong quá trình chạy thử. Thiết bị đo phải đặt ở vị trí không bị che bởi cách nhiệt hoặc kết cấu khác.
Khi điểm đo dễ tiếp cận, người vận hành có thể xác định nhanh bơm đã đạt cột áp và lưu lượng phù hợp hay chưa.
Quan sát phớt và mặt bích
Phớt trục và các mặt bích phải được bố trí để có thể quan sát bằng mắt. Không nên phủ cách nhiệt kín khu vực có nguy cơ rò mà không có cửa kiểm tra.
Dầu rò nhỏ, cặn dầu hoặc mùi dầu nóng cần được phát hiện sớm. Khay thu gom dưới phớt giúp giữ dầu và làm rõ lượng rò.
Chạy thử theo từng giai đoạn
Sau khi lắp đặt, cần chạy thử với dầu ở nhiệt độ thấp hơn trước, kiểm tra chiều quay, áp suất, dòng điện, rung và độ kín. Sau đó mới tăng nhiệt từng bước.
Chạy thử theo giai đoạn giúp phát hiện sai lệch mặt bích, rò phớt hoặc tải đường ống trước khi dầu đạt nhiệt độ cao.
Dễ bảo dưỡng nhờ kết nối có thể tháo tách
Bơm nên được bố trí với van cô lập ở cửa hút và cửa đẩy, điểm xả dầu, đoạn ống tháo rời và khoảng trống cho thao tác. Khi đó, có thể bảo dưỡng phớt, khớp nối hoặc động cơ mà không cần tháo toàn bộ mạch dầu.
Trước khi tháo, phải ngắt điện, đóng van, xả áp, thu hồi dầu và chờ nguội. Sau khi lắp lại, cần kiểm tra gioăng, bu lông, căn chỉnh khớp nối và độ kín trước khi cấp nhiệt.
Bộ lọc trên đường hút cần có thể tháo vệ sinh nhưng không được tạo tổn thất quá lớn. Cảm biến chênh áp giúp xác định thời điểm cần vệ sinh mà không phải tháo thử nhiều lần.
Những điều kiện làm mất ưu điểm dễ lắp đặt
Ưu điểm lắp đặt của RY80-50-250A sẽ không còn nếu bệ máy sai cao độ, đường ống không có giá đỡ, mặt bích lệch, thiếu khoảng trống bảo trì hoặc không có phương án bù giãn nở.
Việc dùng bu lông kéo ống vào bơm, dùng gioăng không phù hợp, bỏ qua căn chỉnh khớp nối hoặc đặt bơm ngay dưới nguồn rò dầu đều có thể gây sự cố sau khi chạy. Lắp đặt nhanh không đồng nghĩa với lắp đặt đúng.
Cũng không nên thay đổi đường kính ống, hướng cửa nối, loại phớt hoặc vị trí động cơ chỉ dựa trên kinh nghiệm của một model khác. Mọi thay đổi phải được đối chiếu với bản vẽ và điều kiện vận hành của RY80-50-250A.

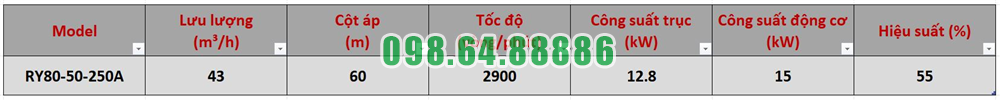

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

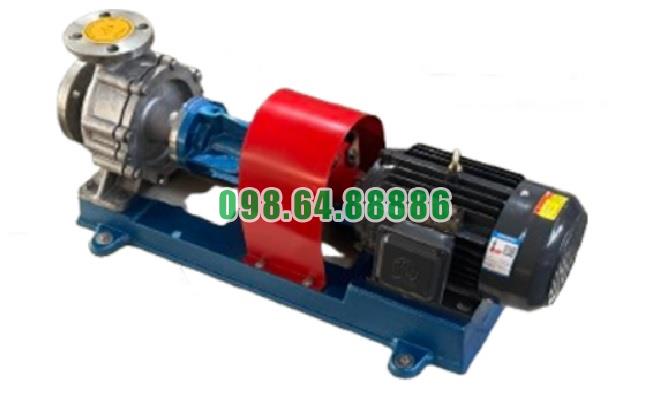

Hình ảnh thực tế bơm dầu truyền nhiệt RY
