Bơm dầu truyền nhiệt RY50-32-200A được thiết kế với kết cấu tương đối rõ ràng, thuận tiện cho công tác kiểm tra, tháo lắp và bảo dưỡng định kỳ. Các bộ phận chính như khớp nối, trục, ổ bi, bánh công tác, packing và phớt dầu được bố trí theo cụm, giúp kỹ thuật viên dễ tiếp cận khi cần kiểm tra hoặc thay thế.
Đối với một bơm thường xuyên làm việc trong hệ thống dầu nóng, khả năng bảo trì thuận tiện giúp giảm thời gian dừng máy và hỗ trợ duy trì trạng thái vận hành ổn định lâu dài.
RY50-32-200A có cấu tạo gồm thân bơm, nắp bơm, bánh công tác, trục, cụm ổ bi, khớp nối và bộ phận làm kín.
Khi cần bảo dưỡng, các cụm này có thể được tháo theo trình tự rõ ràng. Sau khi bơm được làm nguội, xả hết dầu và bảo đảm không còn áp suất, kỹ thuật viên có thể tháo phần truyền động, nắp bơm và cụm rôto để tiếp cận các chi tiết bên trong.
Kết cấu này giúp việc kiểm tra tình trạng bánh công tác, trục và ổ bi thuận tiện hơn.
RY50-32-200A sử dụng khớp nối mềm ba chấu giữa động cơ và trục bơm.
Khi cần kiểm tra hoặc tháo cụm bơm, kỹ thuật viên có thể tháo khớp nối để tách phần động cơ khỏi phần bơm.
Nhờ đó, việc bảo trì không đòi hỏi tháo toàn bộ hệ thống truyền động phức tạp. Đây là một ưu điểm đáng kể đối với những nhà máy cần thực hiện bảo dưỡng định kỳ trong thời gian ngắn.
Cụm ổ bi là một trong những vị trí cần được theo dõi thường xuyên trên RY50-32-200A.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra, làm sạch bằng dầu diesel và kiểm tra tình trạng làm việc.
Việc kiểm tra sớm sau giai đoạn chạy ban đầu giúp phát hiện những dấu hiệu như mài mòn, thiếu bôi trơn hoặc lắp đặt chưa phù hợp trước khi chúng ảnh hưởng lớn hơn đến trục và rôto.
RY50-32-200A sử dụng hai phương thức bôi trơn khác nhau cho cụm ổ bi.
Ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch trong khoang ổ trục. Trong khi đó, ổ bi phía khớp nối sử dụng mỡ ZFG-2, với lượng mỡ khoảng một nửa thể tích trống của khoang.
Việc quy định rõ loại chất bôi trơn và lượng sử dụng giúp công tác bảo dưỡng trở nên đơn giản hơn, hạn chế tình trạng bôi trơn sai hoặc cấp quá nhiều mỡ.
Sau giai đoạn vận hành đầu tiên, chu kỳ bổ sung hoặc kiểm tra mỡ bôi trơn được định hướng khoảng 3.000 giờ vận hành.
Khoảng thời gian này giúp bộ phận bảo trì chủ động xây dựng kế hoạch bảo dưỡng theo số giờ chạy máy thay vì chờ đến khi xuất hiện tiếng ồn hoặc nhiệt độ ổ bi tăng bất thường.
Việc bảo dưỡng theo chu kỳ giúp ổ bi duy trì trạng thái làm việc ổn định hơn và giảm nguy cơ phải sửa chữa đột xuất.
RY50-32-200A sử dụng packing kết hợp phớt dầu cao su chịu nhiệt.
Trong giai đoạn vận hành ban đầu, packing có thể xuất hiện một lượng rò nhẹ và mức rò thường giảm sau quá trình chạy rà.
Vì khu vực làm kín nằm quanh trục, kỹ thuật viên có thể quan sát tương đối thuận tiện để phát hiện tình trạng rò rỉ tăng bất thường.
Nếu packing hoặc phớt bị mòn, việc kiểm tra và thay thế có thể thực hiện khi tháo cụm bơm theo quy trình bảo dưỡng.
Khi tháo nắp bơm và cụm rôto, kỹ thuật viên có thể tiếp cận bánh công tác để kiểm tra tình trạng bám cặn, tắc nghẽn hoặc hư hỏng cơ học.
Bánh công tác được lắp trên trục và cố định bằng đai ốc hãm, vì vậy có thể tháo riêng khi cần kiểm tra sâu.
Điều này thuận tiện trong trường hợp bơm xuất hiện hiện tượng giảm lưu lượng hoặc cột áp do bánh công tác bị tắc.
Sau khi tháo và lắp lại RY50-32-200A, việc căn chỉnh khớp nối có thông số kiểm soát rõ ràng.
Sai lệch tại vành ngoài khớp nối cần được giữ không vượt quá 0,1 mm, trong khi khoảng cách hai đầu trục khoảng 2–3 mm.
Những giá trị cụ thể này giúp kỹ thuật viên có cơ sở kiểm tra sau khi bảo trì, hạn chế tình trạng lắp lại theo cảm tính.
Đường hút và đường xả của RY50-32-200A cần có giá đỡ độc lập.
Khi đường ống được đỡ đúng kỹ thuật, trọng lượng đường ống không tác động trực tiếp lên thân bơm. Điều này không chỉ giúp duy trì độ đồng tâm mà còn thuận tiện hơn khi cần tháo cụm bơm để bảo dưỡng.
Việc lắp đặt đúng ngay từ đầu vì vậy có ảnh hưởng rất lớn đến sự thuận tiện trong quá trình bảo trì sau này.
Dòng RY được thiết kế cho dầu truyền nhiệt không chứa hạt rắn.
Bố trí bộ lọc ở phía hút giúp ngăn dị vật đi vào bánh công tác và hạn chế nguy cơ kẹt rôto hoặc tắc đường dẫn.
Việc thường xuyên vệ sinh bộ lọc là một công việc bảo trì đơn giản nhưng có thể giúp giảm đáng kể nguy cơ phải tháo bơm để xử lý sự cố bên trong.
RY50-32-200A có yêu cầu biên độ rung trong vận hành không vượt quá 0,06 mm.
Nếu độ rung tăng dần theo thời gian, đây có thể là dấu hiệu cần kiểm tra độ đồng tâm, ổ bi, trục hoặc tải trọng từ đường ống.
Nhờ theo dõi độ rung định kỳ, nhà máy có thể chuyển từ sửa chữa khi thiết bị đã hỏng sang bảo dưỡng chủ động trước khi sự cố trở nên nghiêm trọng.
Nhiệt độ ổ bi là một thông số quan trọng trong bảo trì RY50-32-200A.
Nếu ổ bi nóng bất thường, cần kiểm tra độ đồng tâm, lượng chất bôi trơn và tình trạng ổ bi.
Việc phát hiện nhiệt độ tăng sớm giúp tránh để vòng bi tiếp tục làm việc trong trạng thái không phù hợp, từ đó hạn chế ảnh hưởng đến trục và cụm rôto.
Trong hệ thống quan trọng có bố trí bơm dự phòng, bơm không hoạt động thường xuyên vẫn cần được kiểm tra.
Theo hướng dẫn vận hành dòng RY, bơm dự phòng nên được chạy ít nhất một lần mỗi tuần.
Việc chạy thử định kỳ giúp kiểm tra động cơ, ổ bi, khớp nối và khả năng quay của rôto, bảo đảm bơm sẵn sàng khi cần thay thế bơm đang vận hành.
Một quy trình bảo dưỡng RY50-32-200A có thể tập trung theo trình tự:
Làm nguội và xả dầu → bảo đảm hết áp suất → tháo động cơ và khớp nối → tháo nắp bơm → tháo cụm ổ trục và rôto → kiểm tra bánh công tác, trục, ổ bi và bộ phận làm kín → thay chi tiết hư hỏng → lắp lại theo thứ tự ngược → căn chỉnh khớp nối → chạy thử kiểm tra.
Trình tự rõ ràng giúp kỹ thuật viên dễ thực hiện và giảm nguy cơ bỏ sót các vị trí quan trọng.
Ưu điểm của RY50-32-200A không nằm ở việc hoàn toàn không cần bảo dưỡng, mà ở chỗ các công việc bảo trì quan trọng đều có vị trí và chu kỳ tương đối rõ ràng.
Ổ bi có thể kiểm tra theo giờ vận hành, packing có thể quan sát trực tiếp, khớp nối có thông số căn chỉnh cụ thể và bánh công tác có thể tiếp cận khi tháo cụm rôto.
Nhờ đó, nhà máy có thể lên kế hoạch bảo dưỡng chủ động thay vì chờ thiết bị phát sinh sự cố mới sửa chữa.
Dễ dàng bảo dưỡng và bảo trì với Bơm dầu truyền nhiệt RY50-32-200A là lợi thế đến từ kết cấu truyền động trực tiếp, cụm ổ bi dễ kiểm tra, khớp nối mềm ba chấu thuận tiện tháo lắp và các yêu cầu bảo dưỡng được xác định tương đối rõ ràng.
Các mốc quan trọng cần chú ý gồm kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên, chu kỳ mỡ khoảng 3.000 giờ, kiểm soát sai lệch khớp nối không quá 0,1 mm và theo dõi độ rung không vượt quá 0,06 mm.
Khi thực hiện bảo dưỡng đúng chu kỳ, thường xuyên kiểm tra ổ bi, packing, khớp nối, bộ lọc và bánh công tác, RY50-32-200A có thể duy trì trạng thái vận hành ổn định hơn, đồng thời giúp nhà máy giảm thời gian sửa chữa đột xuất và thuận tiện hơn trong công tác quản lý thiết bị
Bơm dầu truyền nhiệt RY50-32-200A có thể được ứng dụng trong ngành dược phẩm và các hệ thống sản xuất phục vụ lĩnh vực y tế với nhiệm vụ chính là tuần hoàn dầu tải nhiệt cho những thiết bị cần gia nhiệt. Bơm không trực tiếp bơm thuốc, nguyên liệu dược phẩm hay dung dịch y tế, mà đảm nhiệm vai trò vận chuyển dầu nóng trong một vòng tuần hoàn kín để cung cấp nhiệt gián tiếp cho thiết bị công nghệ.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200A phù hợp với các hệ thống dầu truyền nhiệt có yêu cầu thủy lực tương ứng trong nhà máy dược phẩm.
Trong dây chuyền dược phẩm, nhiều thiết bị cần được gia nhiệt để duy trì nhiệt độ công nghệ.
RY50-32-200A có thể tạo vòng tuần hoàn:
Thiết bị gia nhiệt dầu → RY50-32-200A → thiết bị sử dụng nhiệt → đường dầu hồi → thiết bị gia nhiệt.
Dầu được làm nóng tại nguồn, sau đó bơm liên tục đưa dầu tới thiết bị cần nhiệt. Sau khi truyền một phần nhiệt, dầu quay trở lại để tiếp tục được gia nhiệt.
Vai trò cốt lõi của RY50-32-200A là bảo đảm môi chất mang nhiệt luôn được lưu chuyển liên tục trong hệ thống.
Trong quá trình sản xuất dược phẩm, một số bồn pha chế hoặc thiết bị phản ứng có thể được thiết kế với áo gia nhiệt hoặc hệ thống trao đổi nhiệt gián tiếp.
Nếu hệ thống sử dụng dầu tải nhiệt, RY50-32-200A có thể đưa dầu nóng qua phần áo nhiệt của thiết bị.
Dầu không tiếp xúc trực tiếp với nguyên liệu dược phẩm mà truyền nhiệt qua thành thiết bị.
Nhờ đó, bơm hỗ trợ duy trì nguồn nhiệt liên tục cho quá trình công nghệ mà vẫn tách biệt hoàn toàn vòng dầu tải nhiệt với sản phẩm bên trong.
Đây là một trong những ứng dụng phù hợp nhất của RY50-32-200A trong ngành dược phẩm.
Thay vì để nguồn gia nhiệt tác động trực tiếp lên sản phẩm, dầu nóng được sử dụng làm môi chất trung gian.
RY50-32-200A liên tục tuần hoàn dầu qua bộ trao đổi nhiệt, giúp nhiệt lượng được truyền từ nguồn nhiệt đến thiết bị sản xuất.
Cách làm này giúp hệ thống kiểm soát nguồn nhiệt theo một vòng riêng biệt, thuận tiện cho những dây chuyền cần điều kiện nhiệt ổn định.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc công bố.
Trong hệ thống dầu truyền nhiệt, lưu lượng quyết định lượng môi chất có thể đi qua thiết bị trong một khoảng thời gian nhất định.
Khi lưu lượng phù hợp với thiết kế hệ thống, dầu nóng được liên tục đưa tới bề mặt trao đổi nhiệt. Dầu đã giảm nhiệt sau khi truyền năng lượng cũng nhanh chóng được đưa về nguồn gia nhiệt.
Nhờ đó, hệ thống có điều kiện duy trì quá trình cấp nhiệt liên tục thay vì để dầu đứng lâu tại một vị trí.
Mạng dầu nóng trong nhà máy dược phẩm có thể gồm nhiều đoạn đường ống, van, co cút và thiết bị trao đổi nhiệt.
Tất cả các thành phần này đều tạo trở lực cho dòng dầu.
Cột áp 32 m của RY50-32-200A giúp cung cấp năng lượng để dầu vượt qua tổng trở lực của một hệ thống có đặc tính phù hợp.
Do đó, bộ thông số 16 m³/h – 32 m tạo ra sự cân bằng giữa lượng dầu tuần hoàn và khả năng đẩy dầu qua hệ thống.
RY50-32-200A sử dụng động cơ 4 kW, truyền chuyển động tới trục và bánh công tác thông qua khớp nối mềm.
Bánh công tác quay ở khoảng 2.900 vòng/phút, liên tục truyền năng lượng cho dầu tải nhiệt.
Quá trình có thể mô tả:
Động cơ 4 kW → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt.
Nhờ nguồn động lực này, bơm duy trì lưu lượng và cột áp cần thiết cho hệ thống gia nhiệt.
Trong ngành dược phẩm, tính ổn định của điều kiện nhiệt có thể rất quan trọng đối với nhiều công đoạn.
RY50-32-200A hỗ trợ bằng cách duy trì dòng dầu nóng liên tục tới thiết bị sử dụng nhiệt.
Khi lưu lượng tuần hoàn ổn định, khả năng cung cấp nhiệt của hệ thống cũng có điều kiện ổn định hơn.
Bơm vì vậy đóng vai trò gián tiếp trong việc giúp thiết bị duy trì nhiệt độ công nghệ theo yêu cầu của dây chuyền.
Trong một số dây chuyền dược phẩm hoặc sản xuất vật tư phục vụ y tế, hệ thống sấy có thể sử dụng bộ trao đổi nhiệt bằng dầu nóng.
RY50-32-200A có thể tuần hoàn dầu từ nguồn gia nhiệt tới bộ trao đổi nhiệt của hệ thống sấy.
Nhiệt từ dầu sau đó được truyền sang môi trường sấy mà không để dầu tiếp xúc với sản phẩm.
Ở ứng dụng này, vai trò của bơm vẫn tập trung hoàn toàn vào việc vận chuyển nhiệt qua dầu tải nhiệt.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Đặc điểm này tạo điều kiện để RY50-32-200A phục vụ nhiều vòng dầu nóng công nghiệp có nhiệt độ cao.
Tuy nhiên, mức 350°C chỉ là giới hạn nhiệt độ môi chất của dòng bơm. Nhiệt độ thực tế trong nhà máy dược phẩm phải được xác định theo yêu cầu của từng thiết bị, loại dầu tải nhiệt và quy trình sản xuất.
RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Điều này giúp giảm số lượng đường nước, van và thiết bị phụ trợ xung quanh bơm.
Trong khu vực kỹ thuật của nhà máy dược phẩm, nơi thường có nhiều hệ thống đường ống và thiết bị khác nhau, một cụm bơm gọn giúp đơn giản hóa mặt bằng lắp đặt và thuận tiện hơn cho bảo dưỡng.
Một điểm quan trọng trong ứng dụng dược phẩm là RY50-32-200A nên nằm trong vòng dầu tải nhiệt riêng biệt.
Dầu nóng chỉ lưu thông giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt, không đi vào khu vực chứa thuốc hoặc nguyên liệu sản xuất.
Nhờ cách bố trí gián tiếp này, bơm có thể đảm nhiệm nhiệm vụ nhiệt mà không cần tiếp xúc với sản phẩm dược phẩm.
Đây là cách sử dụng phù hợp nhất với chức năng của dòng RY.
Cần phân biệt rất rõ ứng dụng của model này.
RY50-32-200A không nên mặc định sử dụng để trực tiếp bơm thuốc, dịch truyền, dung dịch dược phẩm hoặc nguyên liệu yêu cầu vệ sinh vô trùng.
Dòng RY được thiết kế cho dầu truyền nhiệt và các chất lỏng nhiệt độ cao có tính ăn mòn yếu, không chứa hạt rắn.
Vì vậy, trong nhà máy dược phẩm và y tế, vị trí phù hợp của RY50-32-200A là khu vực tiện ích nhiệt và vòng tuần hoàn dầu nóng, không phải đường sản phẩm.
RY50-32-200A là bơm dầu truyền nhiệt công nghiệp. Tài liệu hiện có không xác định model này là bơm vệ sinh, bơm vô trùng hay thiết bị được chế tạo theo tiêu chuẩn chuyên biệt dành cho đường sản phẩm dược.
Do đó, lợi thế của bơm trong ngành dược phẩm cần được giới hạn đúng vào nhiệm vụ cung cấp và tuần hoàn nhiệt gián tiếp.
Điều này tránh nhầm lẫn giữa bơm tiện ích nhiệt với các loại bơm chuyên dụng cho sản phẩm dược phẩm.
Nếu vòng dầu nóng bị gián đoạn, những thiết bị phụ thuộc vào nguồn nhiệt có thể phải chờ phục hồi nhiệt độ trước khi tiếp tục sản xuất.
RY50-32-200A giúp duy trì dòng dầu liên tục trong điều kiện vận hành phù hợp.
Nhờ đó, hệ thống nhiệt có thể phục vụ dây chuyền ổn định hơn, hạn chế tình trạng mất tuần hoàn dầu làm ảnh hưởng tới quá trình gia nhiệt.
Đây là giá trị thực tế của bơm đối với các nhà máy cần vận hành nhiều giờ liên tục.
Đối với những vòng dầu nóng có ảnh hưởng lớn tới sản xuất, có thể bố trí theo phương án một bơm hoạt động và một bơm dự phòng.
Khi một RY50-32-200A cần bảo dưỡng, bơm còn lại có thể được sử dụng nếu hệ thống đã được thiết kế thích hợp.
Cách bố trí này giúp tăng khả năng duy trì nguồn dầu tuần hoàn và hạn chế thời gian dừng dây chuyền do sự cố của một bơm đơn lẻ.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-200A trong ngành dược phẩm và y tế tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu nóng cho các hệ thống gia nhiệt gián tiếp. Bơm có thể phục vụ vòng dầu cấp nhiệt cho bồn có áo gia nhiệt, thiết bị phản ứng, bộ trao đổi nhiệt và các hệ thống sấy sử dụng dầu nóng khi yêu cầu thủy lực phù hợp.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A giúp duy trì dòng dầu tải nhiệt liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Điểm quan trọng nhất là RY50-32-200A nên được sử dụng như bơm tiện ích nhiệt trong nhà máy dược phẩm, không phải bơm trực tiếp thuốc hoặc môi chất yêu cầu vô trùng. Khi được bố trí đúng trong vòng dầu truyền nhiệt kín, model này có thể hỗ trợ hệ thống gia nhiệt vận hành ổn định và phục vụ hiệu quả cho các dây chuyền sản xuất dược phẩm và sản phẩm liên quan đến lĩnh vực y tế.

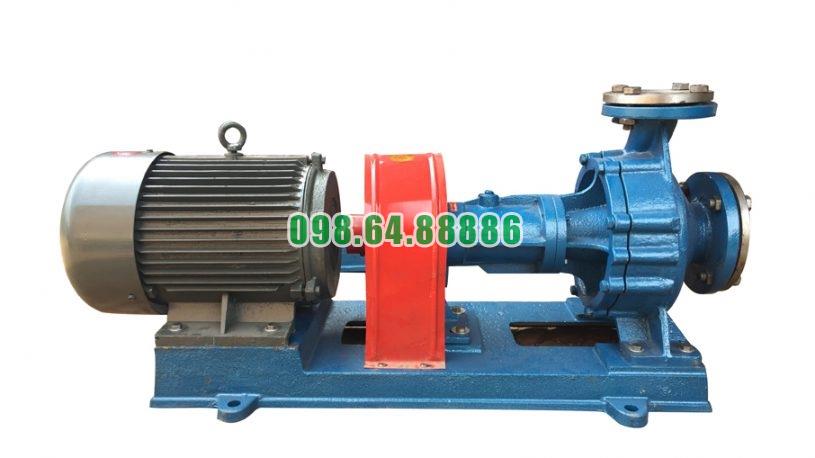

Bơm tuần hoàn dầu công nghiệp RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
