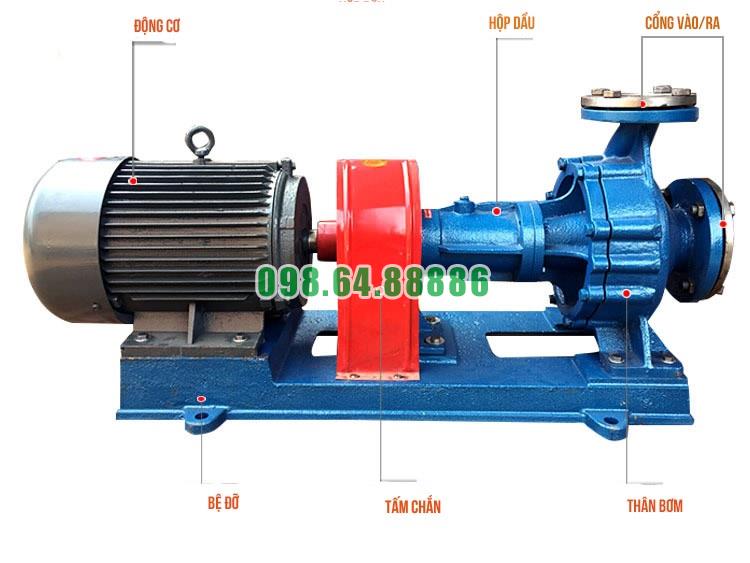

Bơm dầu truyền nhiệt trục ngang RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

Thiết kế tối ưu hóa dòng dầu của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 có thiết kế dòng chảy theo nguyên lý ly tâm, với cửa hút bố trí theo hướng trục và cửa xả theo hướng tâm. Cách bố trí này giúp dầu đi vào bánh công tác thuận lợi, sau đó được tăng năng lượng và dẫn ra khỏi bơm theo hướng ổn định.

Cửa hút hướng trục giúp dầu vào bơm thuận lợi

Dầu truyền nhiệt đi vào bơm theo phương trục, trực tiếp tới tâm bánh công tác. Cách bố trí này giúp dòng dầu đi vào vùng hút tương đối thẳng, hỗ trợ quá trình cấp dầu liên tục cho bánh công tác.

Bánh công tác tạo dòng chảy liên tục

Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu được đẩy từ tâm ra phía ngoài dưới tác dụng của lực ly tâm. Quá trình này giúp duy trì dòng dầu liên tục qua bơm.

Thân bơm dẫn dầu về cửa xả

Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn về cửa xả. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng, giúp dầu tiếp tục lưu thông trong hệ thống.

Cửa xả hướng tâm hỗ trợ đưa dầu ra hệ thống

Cửa xả được bố trí theo hướng tâm, giúp dẫn dầu ra khỏi bơm sau khi đã được tăng áp. Cấu hình này phù hợp với nhiệm vụ tuần hoàn dầu nóng qua đường ống và thiết bị trao đổi nhiệt.

Kết cấu rôto ổn định hỗ trợ dòng chảy

Cụm rôto gồm trục bơm và bánh công tác được đỡ bởi hệ thống ổ bi. Khi rôto quay ổn định, dòng dầu qua bánh công tác cũng được duy trì đều hơn, góp phần hạn chế dao động trong quá trình vận hành.

Thiết kế tối ưu hóa dòng dầu của Bơm dầu truyền nhiệt RY125-80-160 thể hiện ở bố trí cửa hút hướng trục, cửa xả hướng tâm, bánh công tác ly tâm và cụm rôto được đỡ ổn định. Những yếu tố này giúp dầu đi qua bơm theo hướng rõ ràng, liên tục và phù hợp với yêu cầu tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong sản xuất nhựa

Bơm dầu truyền nhiệt RY125-80-160 phù hợp với các hệ thống tuần hoàn dầu nóng trong ngành sản xuất nhựa, đặc biệt ở những dây chuyền cần duy trì nhiệt độ ổn định và cấp nhiệt liên tục cho thiết bị công nghệ. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm đáp ứng tốt các hệ thống có nhu cầu tuần hoàn dầu truyền nhiệt lớn.

Vai trò trong dây chuyền sản xuất nhựa

Trong sản xuất nhựa, RY125-80-160 có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến các thiết bị cần nhiệt, sau đó hồi dầu về lò để tiếp tục chu trình.

Quá trình tuần hoàn liên tục giúp duy trì nguồn nhiệt ổn định trong hệ thống và hỗ trợ dây chuyền hoạt động đều hơn.

Cấp nhiệt cho khuôn và thiết bị công nghệ

Bơm có thể sử dụng trong các hệ thống cấp dầu nóng cho khuôn gia nhiệt, thiết bị ép, bồn gia nhiệt và các cụm trao đổi nhiệt trong dây chuyền nhựa.

Lưu lượng 160 m³/h phù hợp với những hệ thống có nhiều điểm sử dụng nhiệt hoặc cần cấp nhiệt đồng thời cho nhiều thiết bị.

Hỗ trợ duy trì nhiệt độ ổn định

Trong sản xuất nhựa, nhiệt độ có ảnh hưởng trực tiếp đến quá trình gia nhiệt và xử lý vật liệu.

RY125-80-160 giúp dầu truyền nhiệt lưu thông liên tục, từ đó hỗ trợ duy trì nhiệt độ ổn định hơn tại các thiết bị sử dụng nhiệt và hạn chế dao động trong quá trình sản xuất.

Phù hợp với hệ thống tuần hoàn lưu lượng lớn

Với lưu lượng 160 m³/h, bơm phù hợp với các hệ thống nhựa có nhu cầu tuần hoàn dầu lớn.

Cột áp 50 m giúp bơm thắng tổn thất áp suất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trong hệ thống.

Làm việc với môi chất nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.

Đặc điểm này phù hợp với các hệ thống dầu truyền nhiệt trong ngành nhựa, nơi bơm thường phải làm việc liên tục trong điều kiện nhiệt độ cao.

Phù hợp với dây chuyền vận hành liên tục

RY125-80-160 thích hợp với các hệ thống cần hoạt động trong thời gian dài. Khi được lắp đặt đúng kỹ thuật, mồi đầy môi chất và gia nhiệt sơ bộ trước khi khởi động, bơm có thể duy trì dòng dầu nóng ổn định trong suốt quá trình sản xuất.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong sản xuất nhựa tập trung vào nhiệm vụ tuần hoàn dầu nóng cho khuôn, thiết bị ép, bồn gia nhiệt và các cụm trao đổi nhiệt.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 phù hợp với các dây chuyền sản xuất nhựa cần cấp nhiệt ổn định, lưu lượng tuần hoàn lớn và vận hành liên tục.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
