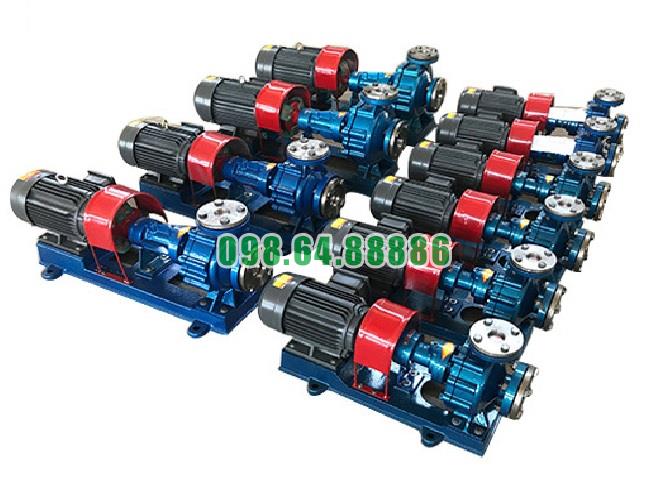

Bơm dầu nóng trục ngang RY100-65-200A lưu lượng 94 m3/h, cột áp 44 m, công suất 22 kW

Bơm dầu truyền nhiệt RY100-65-200A và kết cấu giúp giảm rung khi chạy máy

Bơm dầu truyền nhiệt RY100-65-200A có kết cấu hỗ trợ giảm rung nhờ bố trí bơm và động cơ đồng tâm trên cùng bệ máy, sử dụng khớp nối mềm và cụm ổ trục để đỡ, định vị rôto trong quá trình vận hành.

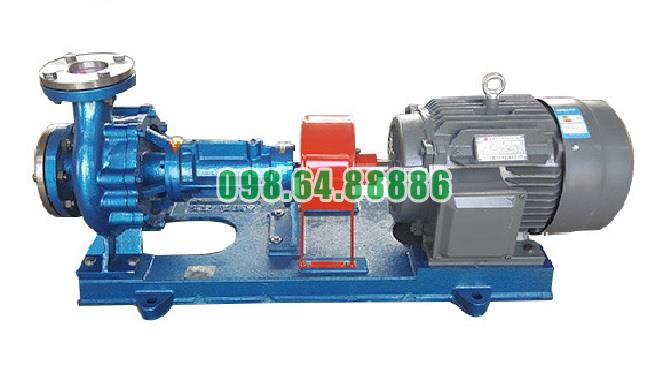

Bơm và động cơ lắp đồng tâm trên cùng bệ máy

RY100-65-200A được lắp cùng động cơ trên một bệ máy chung. Cách bố trí này giúp giữ vị trí tương đối giữa trục bơm và trục động cơ ổn định hơn.

Khi hai trục được căn chỉnh đúng, lực truyền qua khớp nối đều hơn, từ đó hạn chế rung động phát sinh do lệch tâm.

Khớp nối mềm hỗ trợ truyền động ổn định

Bơm sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ đến trục bơm.

Khớp nối mềm giúp quá trình truyền động ổn định hơn và hỗ trợ giảm ảnh hưởng của các sai lệch nhỏ giữa hai trục.

Cụm ổ trục giữ rôto ổn định

Thân ổ trục của bơm chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.

Khi ổ bi làm việc tốt và được bôi trơn đúng yêu cầu, trục bơm quay ổn định hơn, hạn chế độ rơ và giảm nguy cơ rung trong quá trình chạy máy.

Giá đỡ và bệ máy giúp tăng độ cứng vững

Kết cấu bơm có giá đỡ trung tâm, kết hợp với bệ máy và bu lông móng để giữ cụm bơm chắc chắn.

Việc cân bằng bệ máy trước khi siết chặt bu lông giúp hạn chế sai lệch và giảm rung do nền móng hoặc lắp đặt không chính xác.

Đường ống phải có giá đỡ độc lập

Đường ống hút và đường ống đẩy không được truyền trọng lượng trực tiếp lên thân bơm.

Nếu tải trọng đường ống tác động lên bơm, thân bơm và trục có thể bị lệch, làm tăng rung khi vận hành. Vì vậy, giá đỡ đường ống độc lập là yếu tố quan trọng để giữ cụm máy ổn định.

Độ đồng tâm quyết định mức rung

Tài liệu yêu cầu sai lệch tại vành ngoài khớp nối không quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Căn chỉnh đúng các thông số này giúp RY100-65-200A vận hành ổn định hơn và hạn chế rung do trục bơm và động cơ không đồng tâm.

Bơm dầu truyền nhiệt RY100-65-200A có kết cấu hỗ trợ giảm rung khi chạy máy nhờ bệ máy chung, khớp nối mềm, cụm ổ trục hai vòng bi và giá đỡ chắc chắn.

Để kết cấu này phát huy hiệu quả, cần đặc biệt chú ý đến độ đồng tâm, độ cân bằng bệ máy và việc đỡ đường ống độc lập. Đây là những yếu tố trực tiếp giúp hạn chế rung và duy trì độ ổn định của bơm trong quá trình vận hành.

Bơm dầu truyền nhiệt RY100-65-200A giúp tối ưu không gian lắp đặt trong nhà máy

Bơm dầu truyền nhiệt RY100-65-200A có thiết kế trục ngang, phù hợp với các hệ thống cần bố trí thiết bị gọn trong khu vực kỹ thuật của nhà máy. Cách sắp xếp bơm, động cơ và đường ống hợp lý giúp tận dụng diện tích tốt hơn mà vẫn đảm bảo thuận tiện cho vận hành và bảo dưỡng.

Thuận lợi khi bố trí theo cụm thiết bị

RY100-65-200A có thể lắp gần lò dầu tải nhiệt, bồn gia nhiệt hoặc cụm trao đổi nhiệt để rút ngắn chiều dài đường ống. Việc bố trí tập trung giúp giảm diện tích chiếm chỗ của hệ thống và hạn chế các đoạn ống vòng không cần thiết.

Phù hợp với không gian kỹ thuật giới hạn

Trong nhà máy có diện tích lắp đặt hạn chế, bơm có thể được bố trí trên bệ chung với động cơ, tạo thành một cụm thiết bị tương đối gọn. Điều này giúp dễ quy hoạch lối đi, khu vực bảo trì và vị trí các van phụ trợ.

Giảm nhu cầu mở rộng đường ống

Khi được đặt đúng vị trí trong hệ thống, Bơm dầu truyền nhiệt RY100-65-200A giúp kết nối trực tiếp hơn với đường hút và đường đẩy. Cách bố trí này hỗ trợ giảm số lượng cút, đoạn nối và không gian dành cho đường ống.

Vẫn đảm bảo không gian bảo dưỡng

Tối ưu diện tích không có nghĩa là lắp bơm quá sát các thiết bị khác. Cần giữ khoảng trống phù hợp quanh động cơ, khớp nối, ổ trục và thân bơm để thuận tiện kiểm tra, căn chỉnh và sửa chữa khi cần.

Bơm dầu truyền nhiệt RY100-65-200A giúp tối ưu không gian lắp đặt nhờ khả năng bố trí gọn theo cụm thiết bị, giảm chiều dài đường ống và phù hợp với khu vực kỹ thuật có diện tích hạn chế. Việc sắp xếp hợp lý vẫn cần đảm bảo khoảng trống cần thiết cho vận hành và bảo dưỡng.
